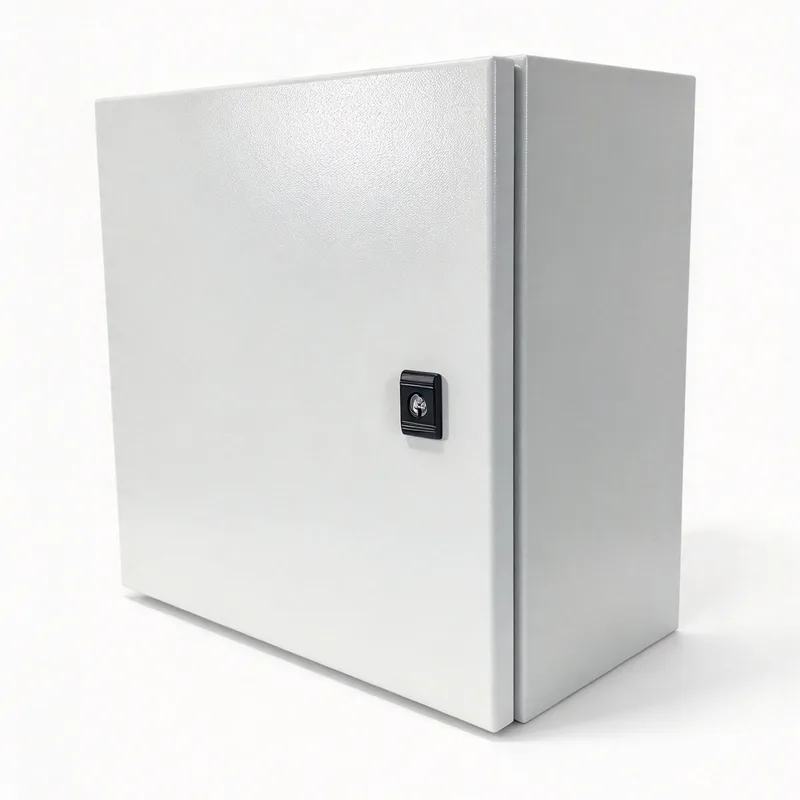

Pourquoi le boîtier électrique mural à porte unique est important dans la distribution d'énergie moderne

Les systèmes de distribution d'énergie modernes doivent s'adapter à des charges électriques changeantes, à des équipements de contrôle de plus en plus distribués et à des exigences plus strictes en matière de sécurité d'exploitation et de maintenance. Les bâtiments commerciaux, les installations industrielles, les projets d'infrastructure et les lignes de production automatisées dépendent tous d'équipements électriques qui peuvent être installés, accessibles et entretenus dans des configurations clairement organisées. À mesure que ces systèmes évoluent, la conception des boîtiers reste un élément important de la planification de l'infrastructure électrique.

Bien que les boîtiers électriques soient souvent considérés comme secondaires par rapport aux disjoncteurs, contacteurs, borniers et dispositifs de contrôle, leur structure influence directement la disposition des équipements, l'accès au câblage, la protection de l'environnement et les procédures de maintenance. LeBoîtier électrique mural à porte uniqueest un format de boîtier utilisé lorsque les composants électriques nécessitent un boîtier dédié sans les exigences d'espace au sol d'une armoire plus grande.

Exigences changeantes dans la distribution d’énergie moderne

La distribution d’électricité ne se limite plus à acheminer l’électricité d’un point d’approvisionnement central vers les circuits en aval. De nombreuses installations intègrent désormais des tableaux de distribution locaux, des commandes de moteur, des dispositifs de surveillance, des interfaces de communication et des équipements d'automatisation. Ces composants prennent en charge des fonctions telles que la gestion de la charge, la surveillance des équipements, le contrôle de l'éclairage et le fonctionnement de la ligne de production.

Ce développement crée des défis pratiques pour les concepteurs de systèmes électriques. L'équipement doit s'adapter aux zones d'installation disponibles tout en laissant suffisamment d'espace pour le routage des câbles, la dissipation thermique, l'inspection et l'entretien. Dans les installations comportant plusieurs points de contrôle électrique, l'emplacement de chaque boîtier peut influencer la longueur des câbles, la complexité de l'installation et l'accès pendant la maintenance.

Le choix du coffret s’inscrit donc dans le cadre d’une conception de distribution plus large. Les formats muraux peuvent s'adapter à certains arrangements de contrôle et de distribution locaux lorsque l'espace mural est disponible et que l'équipement ne nécessite pas une grande armoire au sol. Leur adéquation dépend de l'assemblage électrique, des dimensions des composants, de l'environnement d'installation et des exigences de sécurité applicables.

Conception murale et utilisation de l'espace

L’espace au sol est une ressource précieuse dans les usines, les bâtiments commerciaux, les buanderies et les zones d’équipement. Les grandes armoires de distribution restent nécessaires pour de nombreuses applications, en particulier lorsqu'une densité de circuits élevée ou des équipements électriques importants nécessitent un volume interne plus important. Des ensembles de commande plus petits peuvent toutefois être installés plus près de l'équipement qu'ils desservent.

Un boîtier mural peut maintenir certains composants électriques hors du sol et établir un point d'installation défini. Dans une installation de production, cet agencement peut convenir aux commandes locales de machines ou aux équipements de distribution auxiliaires. Dans un bâtiment commercial, il peut accueillir certaines commandes d'éclairage, circuits de service ou composants d'automatisation du bâtiment.

Les économies d'espace à elles seules ne déterminent pas la meilleure disposition de montage. La résistance des murs, le matériel de montage, le poids de l'équipement, les emplacements d'entrée des câbles, le dégagement pour l'ouverture des portes et l'accès du personnel qualifié affectent tous la planification de l'installation. L'enceinte doit également être positionnée de manière à ne pas obstruer les passerelles, les voies d'urgence ou d'autres services du bâtiment.

La structure du boîtier prend en charge l'organisation électrique

Une installation électrique bien planifiée nécessite un espace plus que suffisant pour accueillir ses composants. Les disjoncteurs, les borniers, les relais, les alimentations et les dispositifs de contrôle nécessitent une disposition interne organisée qui permet un câblage sûr et une inspection efficace. Un mauvais placement des composants peut rendre les connexions difficiles à tracer et augmenter le temps requis pour le dépannage.

Une configuration à porte unique fournit une ouverture d'accès principale à l'intérieur du boîtier. Cette disposition peut simplifier l'accès aux composants internes dans les installations compactes, en particulier lorsque la disposition de l'équipement est relativement simple. La position des charnières, l'ouverture de la porte, les dispositions de verrouillage, les dimensions de la plaque de montage et la profondeur interne utilisable influencent tous l'efficacité avec laquelle l'espace disponible peut être utilisé.

LeBoîtier électrique mural à porte uniquepeut servir de boîtier physique pour des ensembles électriques sélectionnés, mais sa capacité interne doit correspondre à l'équipement à installer. Les concepteurs doivent tenir compte du rayon de courbure des câbles, des goulottes de câblage, de l'accès aux bornes, de la ségrégation des conducteurs, des connexions de mise à la terre et de l'espace pour la maintenance future. Un extérieur compact ne devrait pas entraîner un intérieur surpeuplé.

La sécurité électrique dépend de l'installation complète

La sécurité électrique est déterminée par la coordination des composants, des dispositifs de protection, de la construction du boîtier, des méthodes d'installation et des procédures d'exploitation. Un boîtier aide à séparer les équipements électriques de l’environnement environnant et peut réduire l’exposition à un contact accidentel lorsqu’il est correctement conçu et installé. Cependant, le boîtier à lui seul ne fournit pas une protection complète contre tous les risques électriques ou environnementaux.

La protection contre la pénétration de poussière et d'eau est particulièrement pertinente lorsque les équipements électriques fonctionnent dans des ateliers, des locaux techniques, des couloirs de service ou des emplacements extérieurs. L'indice de protection requis dépend des conditions d'installation et du niveau d'exposition. Les joints de porte, les presse-étoupes, les ouvertures d'entrée, les fixations et la qualité de l'assemblage peuvent affecter la protection obtenue par l'installation terminée.

Les dispositions de mise à la terre et de liaison doivent également être adaptées à la construction du boîtier et aux exigences électriques applicables. Les boîtiers métalliques peuvent nécessiter une liaison protectrice pour maintenir la continuité électrique, tandis que d'autres matériaux de construction nécessitent des considérations de conception différentes. La protection contre les surintensités, le dimensionnement des conducteurs, l'isolation, les dégagements de travail et une isolation sûre restent des éléments essentiels du système global.

Gestion thermique dans les ensembles de distribution compacts

À mesure que les systèmes électriques deviennent plus compacts, la gestion de la chaleur devient un facteur de conception de plus en plus important. Les dispositifs de protection des circuits, les composants de commutation, les transformateurs, les alimentations électriques et autres équipements peuvent générer de la chaleur pendant le fonctionnement. Lorsque plusieurs appareils fonctionnent dans un volume restreint de boîtier, la chaleur accumulée peut augmenter les températures internes.

Une température excessive peut affecter les performances des composants, leur durée de vie et la stabilité des équipements électroniques sensibles. La planification thermique doit donc prendre en compte la charge électrique attendue, les pertes de composants, la température ambiante, les dimensions du boîtier, la position de montage et les chemins de dissipation thermique disponibles.

Les ouvertures de ventilation peuvent aider à gérer la chaleur dans des environnements appropriés, mais elles peuvent également affecter la protection contre la poussière et l'humidité. Là où la protection de l’environnement doit être maintenue, des approches alternatives de gestion thermique peuvent être nécessaires. La conception appropriée dépend des composants installés et des conditions de fonctionnement plutôt que du seul format du boîtier.

Accès à la maintenance et efficacité opérationnelle à long terme

Les exigences de maintenance influencent souvent le choix du boîtier autant que le coût ou l'encombrement initial de l'installation. Les techniciens en électricité doivent identifier les circuits, inspecter les connexions, remplacer les composants et rechercher les défauts sans obstruction inutile. Une configuration de boîtier accessible peut prendre en charge ces tâches et réduire le temps passé à localiser les périphériques individuels.

Des étiquettes claires, des schémas de circuits mis à jour, des schémas de câblage et une identification cohérente des bornes sont importants dans les installations de toutes tailles. Ces pratiques deviennent particulièrement utiles dans les installations où les systèmes électriques sont entretenus par différentes équipes ou modifiés sur plusieurs années. Un câblage interne organisé aide également les techniciens à comprendre la relation entre les fournitures entrantes, les dispositifs de protection, les circuits de commande et les équipements connectés.

LeBoîtier électrique mural à porte uniquepeut supporter un accès de routine où sa position et sa disposition interne permettent à la porte de s'ouvrir complètement et d'atteindre l'équipement installé en toute sécurité. La planification de la maintenance doit inclure un espace de travail suffisant, des procédures d'isolation appropriées et une disposition permettant l'inspection sans perturber les câbles non liés.

Normes et vérification dans la distribution basse tension

Les ensembles de distribution basse tension sont soumis à des exigences techniques et de sécurité qui varient en fonction de leur utilisation prévue, de leur configuration et de leur emplacement d'installation. La série CEI 61439 traite des ensembles d'appareillages de commutation et de contrôle basse tension, y compris les exigences relatives à la construction, aux caractéristiques techniques et à la vérification. La CEI 61439-1 fournit des règles générales, tandis que d'autres parties traitent de types d'assemblages et d'applications spécifiques.

Un coffret vide et un ensemble électrique terminé ne sont pas équivalents du point de vue de la conformité. La conformité dépend de la catégorie de produit concernée, des composants installés, de la conception de l'assemblage et des procédures de vérification applicables. Il ne faut pas présumer qu’un boîtier garantit la conformité de l’ensemble du système de distribution simplement parce qu’il abrite de l’équipement électrique.

La documentation de conception, les caractéristiques nominales des composants, les considérations liées à l'échauffement, les mesures de protection et les instructions d'installation contribuent tous à un assemblage correctement conçu. Les codes électriques locaux et les spécifications de projet peuvent introduire des exigences supplémentaires, en particulier dans les installations industrielles, les bâtiments publics et les infrastructures spécialisées.

Le rôle continu des boîtiers muraux

La distribution électrique moderne combine des équipements d'alimentation centralisés avec des ensembles plus petits positionnés à proximité des charges et des systèmes qu'ils desservent. Cette disposition peut améliorer l'organisation des commandes locales et des circuits de support, à condition que chaque installation soit conçue en fonction de ses exigences électriques et de son environnement de fonctionnement.

LeBoîtier électrique mural à porte uniquereste pertinent lorsqu'un boîtier compact et accessible est approprié pour l'équipement prévu. Son rôle est pratique plutôt que technologique : il fournit une structure physique pour organiser et protéger les composants électriques sélectionnés au sein d'une architecture de distribution plus large.

À mesure que l'infrastructure électrique continue de se développer, la sélection des boîtiers restera liée à plusieurs priorités techniques fondamentales : utilisation efficace de l'espace, accès sécurisé, protection de l'environnement appropriée, performances thermiques, organisation claire du câblage et maintenabilité. Ces facteurs aident à déterminer si un format de boîtier convient à une installation particulière et avec quelle efficacité le système électrique complété peut être exploité pendant sa durée de vie.
