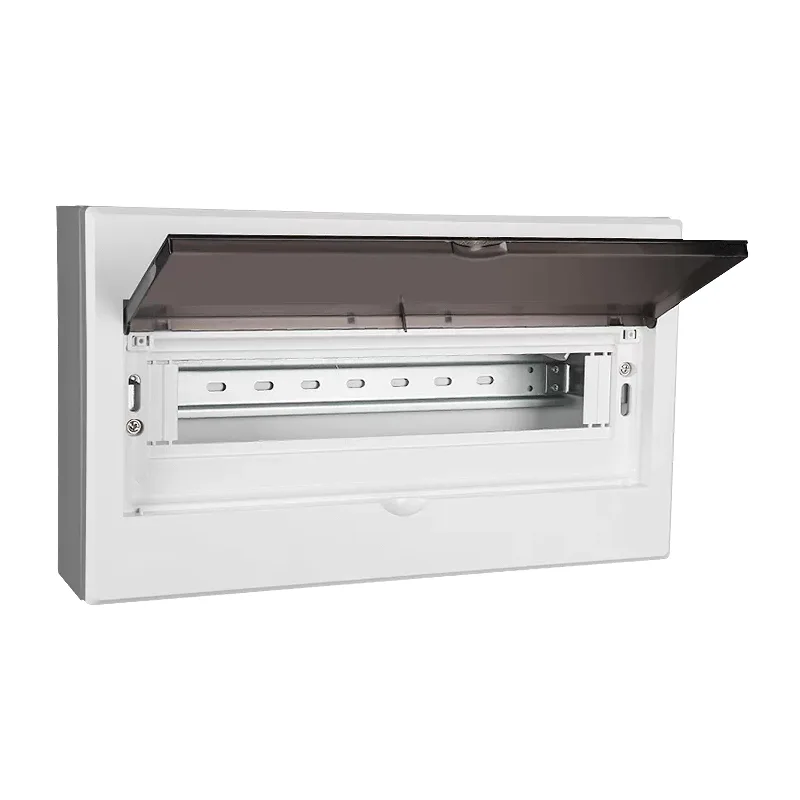

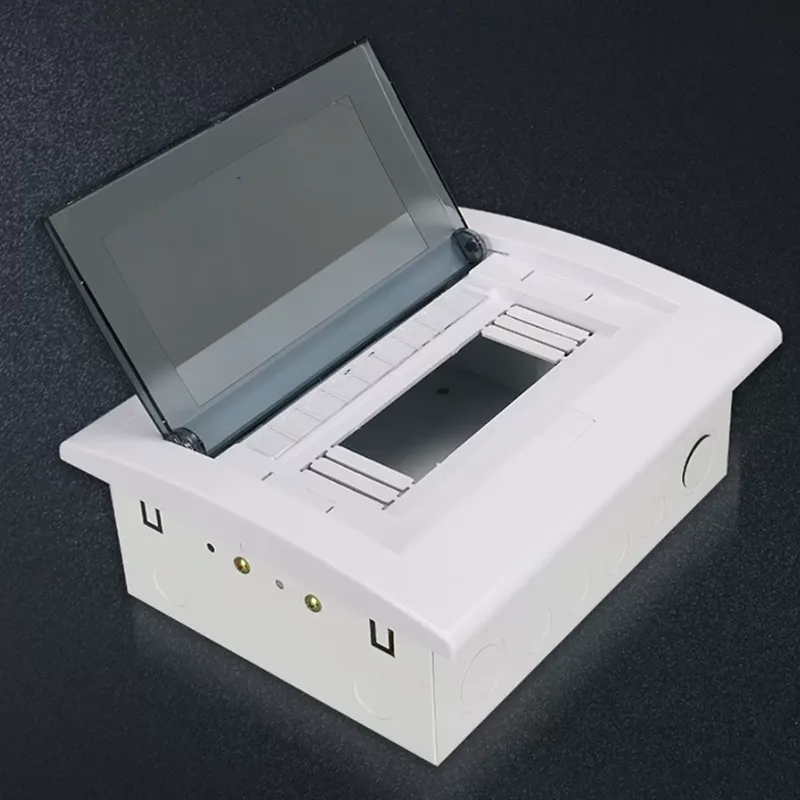

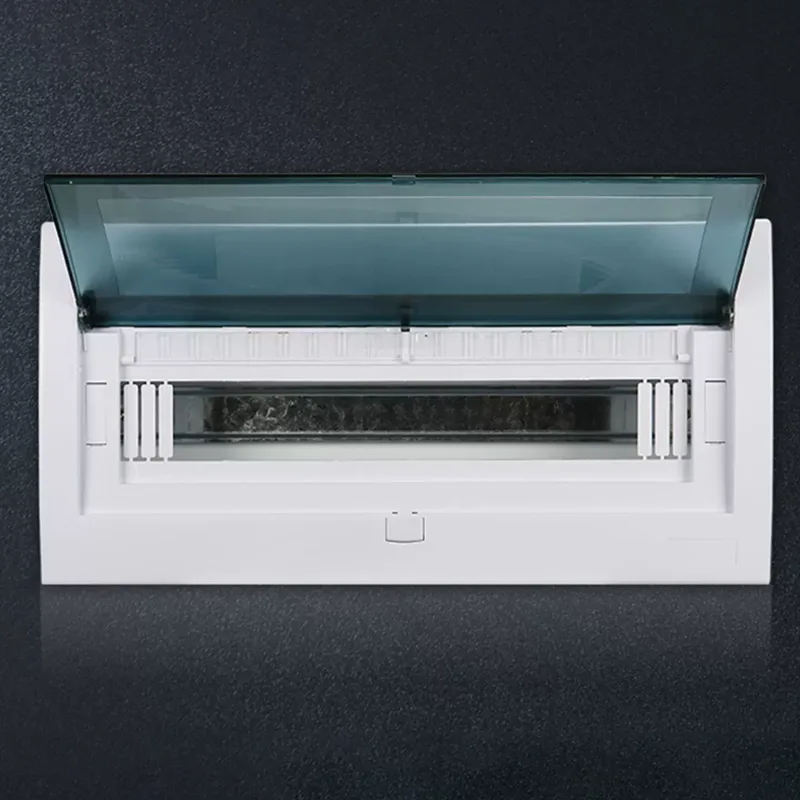

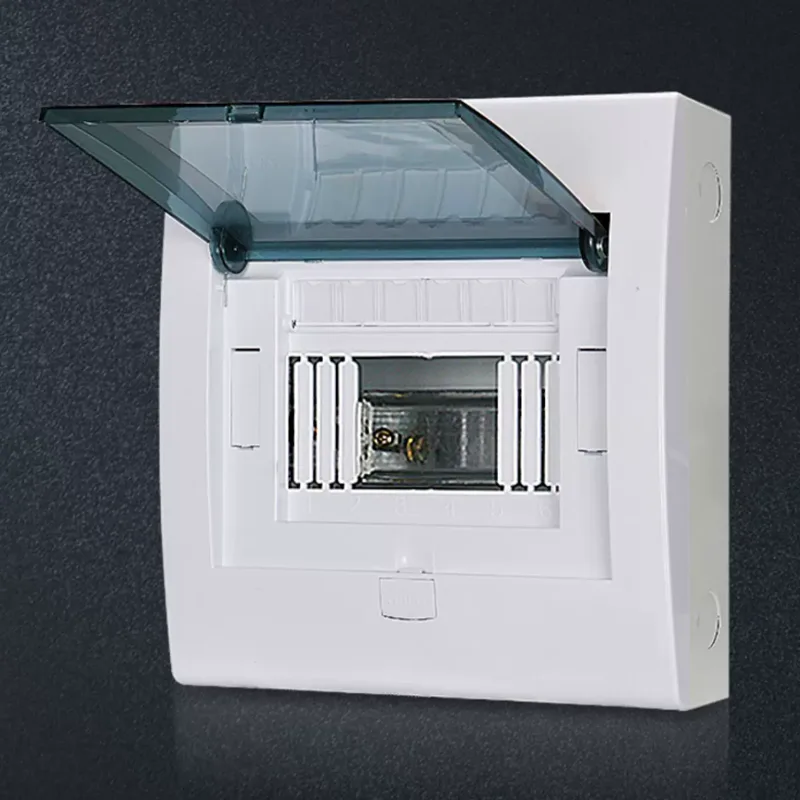

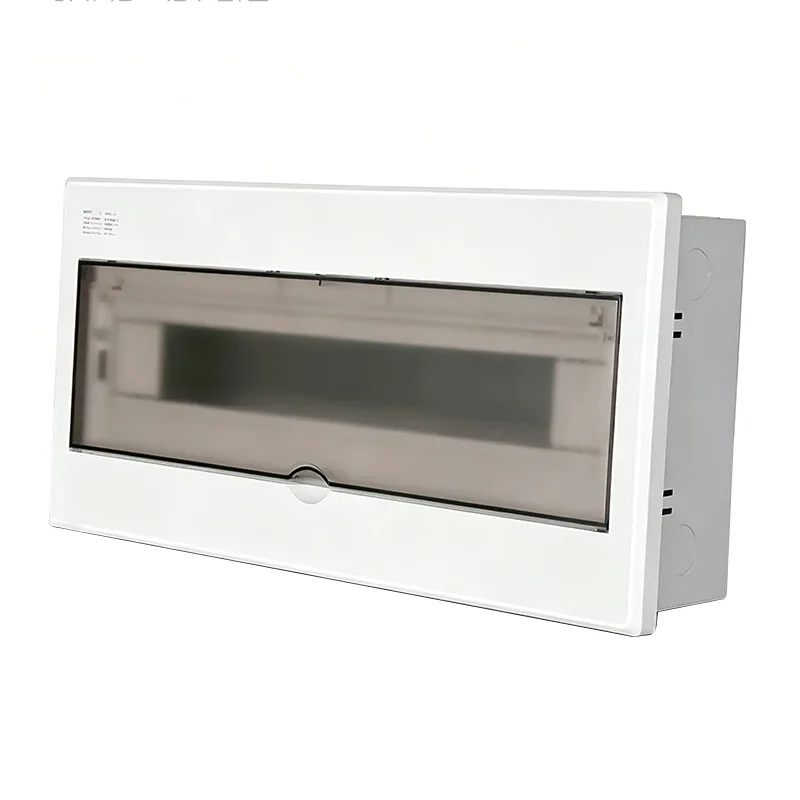

Boîte de distribution d'éclairage murale

Shangming est un fabricant professionnel de boîtes de distribution d'éclairage murales en provenance de Chine, avec sa propre usine et des procédures complètes de production et d'inspection de qualité. Ce coffret de distribution distribue l'énergie électrique de la source d'alimentation en amont, assurant des fonctions de protection, de contrôle et de gestion des circuits d'éclairage.

Fonctions principales

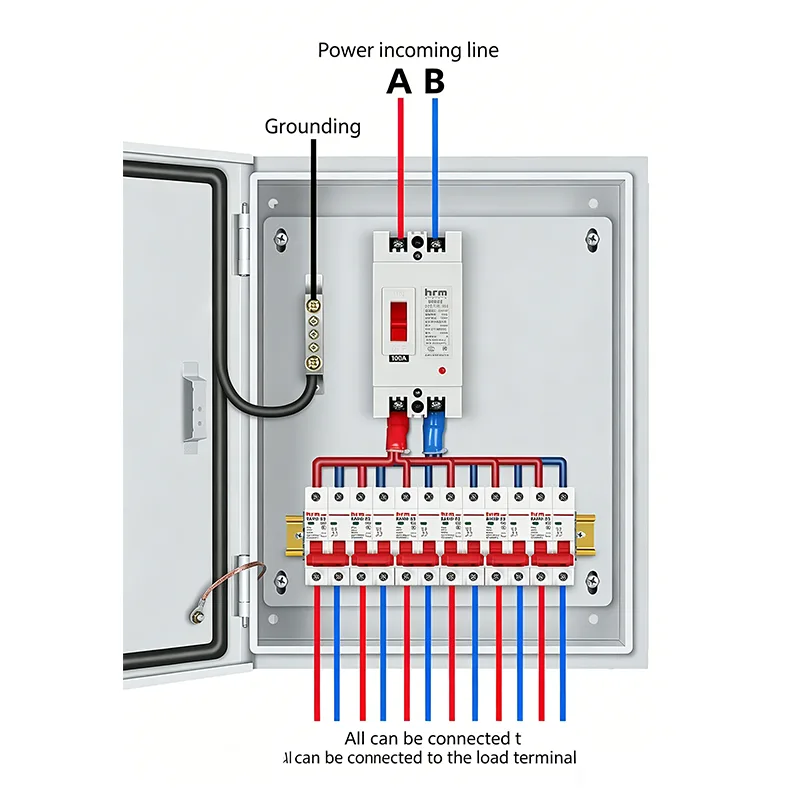

Distribution d'énergie : le boîtier de distribution d'éclairage mural divise le courant entrant principal en plusieurs courants de branche, alimentant différentes zones.

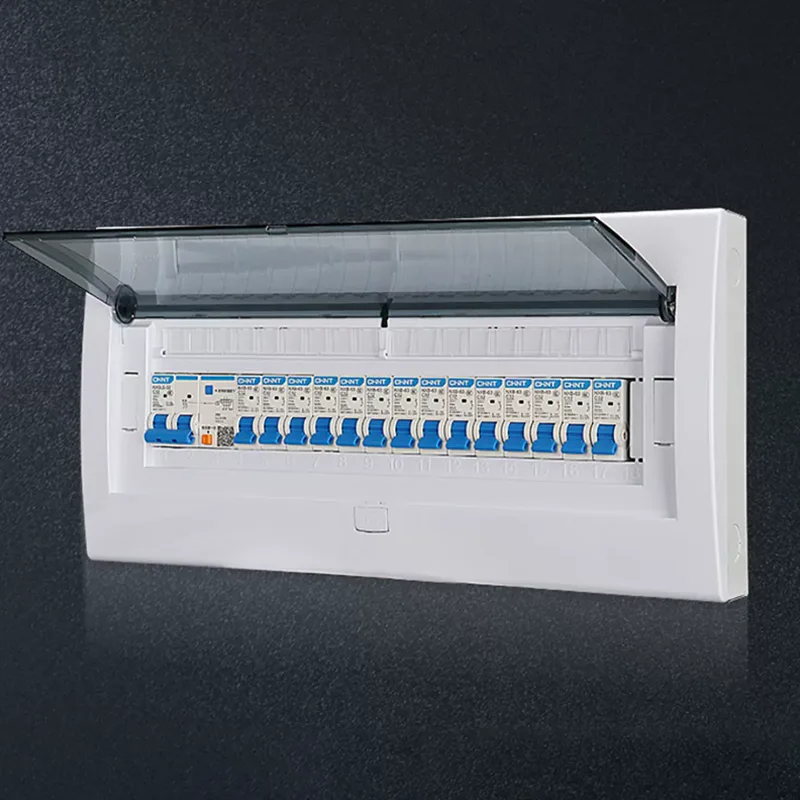

Protection des circuits : Le boîtier de distribution est équipé de disjoncteurs miniatures. Il se déclenche automatiquement en cas de court-circuit ou de surcharge, évitant ainsi un incendie et des dommages matériels.

Protection contre les fuites : équipé d'un dispositif de courant de fuite (RCD), il coupe instantanément l'alimentation électrique lors de la détection d'un choc électrique ou d'une fuite, garantissant ainsi la sécurité personnelle.

Contrôle centralisé : permet aux opérateurs de contrôler facilement l’éclairage d’un étage ou d’une zone entière à partir d’un seul endroit.

Scénarios d'application et recommandations de configuration

Les boîtiers de distribution d'éclairage muraux sont compacts, flexibles dans l'installation et offrent des fonctions de protection complètes. Nous fournissons des solutions professionnelles pour divers scénarios d’application et vous recommandons des configurations.

1. Immeubles résidentiels et d’appartements

Exigences de base : sécurité, économie et conformité aux réglementations obligatoires.

Lieu d'application : À côté de la porte d'entrée de chaque unité ; balcon ou mur de cuisine.

Caractéristiques de configuration : 6 à 12 circuits, y compris des circuits d'éclairage indépendants pour le salon, la chambre, la cuisine et la salle de bain ;

Tous les circuits sont équipés en standard de disjoncteurs à courant résiduel de 30 mA, conformes au « Residential Design Code » ; Des parasurtenseurs sont généralement inclus pour protéger les lumières LED des coups de foudre.

Sélection de la boîte :

Zones sèches intérieures → Boîte en métal thermolaqué, IP30, blanc/beige ;

Balcons, caves → Boîte en métal thermolaqué, IP44, étanche à l'humidité.

2. Immeubles de bureaux et immeubles commerciaux

Exigences de base : Contrôle de zone, gestion des économies d'énergie et facilité de rénovation future.

Lieux d'application : salles de distribution ou gaines basse tension à chaque étage ; cloisons et colonnes dans les espaces de bureaux ouverts.

Caractéristiques de configuration : 12 à 18 circuits, divisés par zone ; L'éclairage des espaces publics peut être intégré dans des systèmes d'éclairage intelligents ; Des circuits de courant résiduel séparés sont prévus pour les zones humides telles que les toilettes et les salons de thé.

Sélection de la boîte :

Plancher standard → Boîte en tôle d'acier laminée à froid avec revêtement en poudre (RAL7035, IP40) ;

Parking souterrain → Coffret inox IP54 avec contrôleur horaire.

3. Centres commerciaux, supermarchés et complexes commerciaux

Exigences de base : haute fiabilité, grand nombre de circuits, prise en charge d'un contrôle flexible pendant les heures de bureau.

Emplacements d'application : puits de distribution à chaque étage ; Murs arrière des magasins ; Boîtes dédiées pour l’éclairage d’accentuation dans les atriums/vitrines.

Caractéristiques de configuration : 18 à 24 circuits, prenant en charge le contrôle indépendant des lumières décoratives, des caissons lumineux publicitaires et de l'éclairage de secours ; Modules de commutation de puissance double pour les zones importantes ; Peut intégrer des minuteries ou des interrupteurs commandés par la lumière.

Sélection du boîtier :

Intérieur → Boîtier métallique de grande taille (500 × 600 × 150 mm) ;

Enceinte façade/fenêtre extérieure → Enceinte étanche IP65, résistante à la corrosion par la pluie.

4. Écoles, hôpitaux et bâtiments publics

Exigences de base : La sécurité personnelle avant tout, une intervention d'urgence fiable.

Lieux d'application : couloirs de salles de classe, laboratoires, bibliothèques ; services hospitaliers, salles de consultations externes, zones auxiliaires chirurgicales ; immeubles de bureaux gouvernementaux, bibliothèques, gymnases.

Caractéristiques de configuration : Toutes les zones accessibles au personnel doivent être équipées d'une protection contre les fuites de 30 mA ;

L'éclairage de secours et les voyants d'évacuation doivent avoir des circuits indépendants + une batterie de secours ;

Les zones spéciales telles que les laboratoires et les pharmacies doivent disposer d'interfaces de transformateur d'isolement supplémentaires.

L’éclairage général et l’éclairage de secours ne doivent pas être mélangés sur un même circuit.

Sélection du boîtier :

Salles de classe, salles → Boîtier en plastique blanc, silencieux, pas de bruit métallique ;

Garages/locales des pompes souterrains → Boîtier métallique IP54.

5. Installations industrielles et entrepôts

Exigences de base : Durable, résistant à la poussière, adaptable aux environnements difficiles.

Lieux d'application : Piliers d'atelier, près des clôtures d'équipement ; sous les rayonnages aériens de l'entrepôt ; plates-formes extérieures de chargement et de déchargement.

Caractéristiques de configuration : moins de circuits (4 à 8), mais un courant plus élevé (16 à 32 A/circuit) ; Utilise un MCB de qualité industrielle ; Antidéflagrant en option pour les ateliers de chimie et de peinture.

Sélection du boîtier :

Ateliers généraux → Plaque d'acier laminée à froid de 2,0 mm, IP54 ;

Extérieur/Zones à forte humidité → Boîtier inox 304, IP65.

6. Infrastructures

Exigences de base : étanche, résistant à la corrosion, prend en charge le contrôle automatique.

Emplacements d'application : accès pour l'entretien des parois latérales du tunnel ; murs du compartiment coupe-feu du parking souterrain ; à proximité des armoires de commande de l'éclairage public.

Caractéristiques de configuration : équipé d'un contrôleur de temps + interrupteur photosensible ; circuit d'éclairage de secours avec surveillance des batteries ; Parasurtenseur 40 kA ajouté aux lignes entrantes pour la protection contre la foudre induite.

Sélection du boîtier :

Boîtier en acier inoxydable IP65 avec trous de drainage ;

Régions froides → Ajouter un film chauffant pour éviter la condensation et le givrage.

Nos prestations

En tant que fabricant professionnel, une fois que vous nous aurez contacté, Shangming vous fournira une assistance technique individuelle pour répondre rapidement à vos questions techniques. Sur la base des informations sur le projet et des dessins que vous fournissez, et en tenant compte des caractéristiques de charge, de la capacité de court-circuit et des conditions environnementales, nous recommanderons avec précision des modèles de produits tels que GCK/GCS/MNS/GGJ/caissons d'éclairage. La personnalisation est également disponible.

Nous fournissons les documents de certification et les rapports de test nécessaires, ainsi qu'une documentation technique complète, comprenant des manuels d'installation, des schémas de câblage, des listes de composants, des guides de maintenance et des dessins d'armoires (format DWG/PDF).

Lorsque les produits quittent l’usine, nous utilisons un emballage standard pour l’exportation. L'armoire est d'abord enveloppée dans du coton perlé EPE, puis placée dans un sac en plastique résistant à l'humidité et enfin emballée dans une caisse en bois fumigée (conforme aux normes NIMP 15). L'intérieur de la caisse en bois est rempli de mousse pour la fixation et l'extérieur est renforcé par des sangles en acier. Les composants principaux sont emballés individuellement avec des matériaux antistatiques pour garantir l'absence de collision ou de dommages dus à l'humidité pendant le transport.
