Qu’est-ce qu’un équipement de distribution d’énergie nouvelle ?

L'équipement de distribution d'énergie nouvelle fait référence à une catégorie d'équipement électrique utilisé dans les systèmes de production d'énergie nouvelle, tels que les systèmes photovoltaïques, éoliens et de stockage d'énergie, pour faciliter l'accès à l'électricité, la distribution après conversion, le contrôle, la protection et la connexion au réseau.

Contrairement aux équipements de réseau traditionnels, les nouveaux équipements énergétiques sont conçus pour gérer des conversions fréquentes entre courant continu (DC) et courant alternatif (AC), des tensions fluctuantes et des flux de courant bidirectionnels ; en outre, il peut intégrer des capacités intelligentes de surveillance et de communication.

Les différences entre les équipements énergétiques nouveaux et les équipements traditionnels

Principales caractéristiques techniques

CC haute tension: Pour minimiser les pertes de puissance, les nouveaux systèmes énergétiques (en particulier photovoltaïques) passent des systèmes 1 000 V à 1 500 V DC. Cela nécessite des appareillages avec des indices d'isolation plus élevés.

Intégration de l'électronique de puissance: Les armoires d'équipements de distribution d'énergie nouvelle intègrent fréquemment des onduleurs, des variateurs de fréquence ou des modules redresseurs ; par conséquent, la gestion thermique au sein de ces armoires est nettement plus complexe que dans les armoires de distribution électrique standard.

Protection contre la foudre et les surtensions: Les nouvelles installations énergétiques sont généralement situées dans des environnements extérieurs ouverts, exigeant une protection contre la foudre à double niveau extrêmement robuste pour les côtés DC et AC.

Déconnexion rapide: Compte tenu des caractéristiques de court-circuit spécifiques des nouveaux systèmes énergétiques, les disjoncteurs doivent posséder des temps de réponse plus rapides pour protéger les tranches de silicium ou les modules de batterie coûteux.

Fonctions principales

1. Conversion et agrégation DC/AC

Cela constitue la fonction la plus fondamentale des équipements de distribution d’énergie nouvelle.

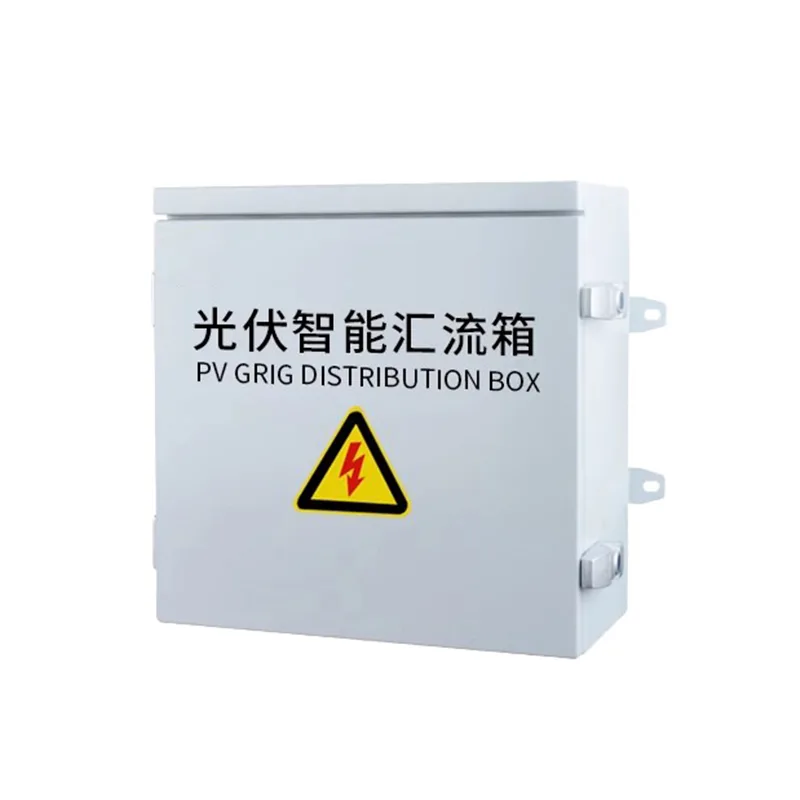

Agrégation multicanal : elle consolide les courants infimes générés par des centaines ou des milliers de chaînes photovoltaïques ou de cellules de batterie individuelles en un seul courant à fort ampérage via unboîte de combinaison, réduisant ainsi le nombre de câbles de transmission requis.

Inversion/Rectification à haut rendement : grâce à des convertisseurs intégrés dans l'armoire ou via des onduleurs associés, il réalise une conversion très efficace entre le courant continu (DC) et le courant alternatif (AC), garantissant que l'électricité produite est conforme aux normes de fréquence du réseau (50/60 Hz).

2. Connexion intelligente au réseau et protection anti-îlotage

La nouvelle génération d’énergie est par nature intermittente ; par conséquent, son processus de connexion au réseau nécessite une surveillance rigoureuse.

Protection anti-îlotage : en cas de panne de courant dans le réseau électrique externe, l'armoire de connexion au réseau doit déconnecter sa sortie en quelques millisecondes. Cela empêche le nouveau système énergétique de continuer à alimenter le réseau, garantissant ainsi la sécurité du personnel de maintenance électrique.

Synchronisation automatique : elle garantit que le disjoncteur se ferme (connectant le système au réseau) uniquement lorsque la tension, la fréquence et la phase de l'énergie générée correspondent précisément à celles du réseau électrique public, empêchant ainsi les courants d'appel massifs qui pourraient endommager l'équipement.

3. Surveillance bidirectionnelle du flux d'énergie

Il s’agit d’une caractéristique essentielle qui distingue les nouveaux équipements énergétiques des systèmes de distribution d’énergie traditionnels, et elle est particulièrement essentielle dans les systèmes de stockage d’énergie.

Planification de charge/décharge : en fonction des conditions de charge du réseau électrique public, le système détermine s'il doit charger les batteries (absorbant l'énergie excédentaire) ou décharger les batteries (fournissant un support d'écrêtage des pointes et de remplissage des vallées).

Comptage précis : utilisant des compteurs d'énergie bidirectionnels, le système enregistre séparément l'électricité injectée dans le réseau et l'électricité tirée du réseau, fournissant ainsi un support de données essentiel pour la facturation de l'électricité et le commerce du carbone.

4. Protection intégrée pour les environnements extrêmes

Étant donné que les nouveaux équipements énergétiques sont fréquemment déployés dans des environnements difficiles, tels que les déserts, les régions de haute altitude et les sites offshore, leurs capacités de protection sont exceptionnellement complètes :

Suppression des arcs CC : contrairement au courant alternatif, le courant continu ne dispose pas de points de passage à zéro naturels, ce qui rend la suppression des arcs extrêmement difficile. Les nouvelles armoires de distribution d'énergie sont équipées de disjoncteurs DC spécialisés capables d'éteindre de force les arcs électriques à haute température, évitant ainsi les incendies.

Protection contre la foudre à trois niveaux : Conçu pour faire face aux coups de foudre induits sur de vastes panneaux photovoltaïques, le système offre une protection complète contre les surtensions s'étendant de la barre omnibus CC aux lignes de sortie CA.

Adaptabilité environnementale : doté de systèmes intégrés de chauffage automatique, de déshumidification et de refroidissement à air pulsé, l'équipement garantit un fonctionnement stable et fiable, même en cas de fluctuations extrêmes de température.

Précautions d'utilisation

I. Exigences relatives à l'environnement d'exploitation

Maintenir un environnement sec et bien ventilé ; évitez toute exposition à des températures élevées, à une humidité élevée, à la poussière et aux gaz corrosifs.

Pour les équipements extérieurs, un indice de protection IP54 ou IP65 est recommandé ; installer des appareils de climatisation ou de déshumidification si nécessaire.

II. Correspondance des paramètres électriques

Le niveau de tension doit être cohérent avec celui du système (par exemple, 400 V/690 V/10 kV). Le courant nominal doit répondre aux exigences de charge réelles et le pouvoir de coupure en court-circuit doit être suffisant pour gérer le courant de court-circuit maximal du système.

III. Directives d'exploitation de connexion au réseau

Avant la connexion au réseau, la tension, la fréquence et l'ordre et l'alignement des phases doivent être vérifiés. Les paramètres de protection doivent être configurés en stricte conformité avec la réglementation du réseau.

Ne modifiez pas les paramètres de connexion au réseau sans autorisation et ne tentez pas de forcer une connexion au réseau sans vérification préalable.

IV. Exigences de mise à la terre et de protection contre la foudre

Tous les équipements doivent être mis à la terre de manière fiable, avec des niveaux de résistance de mise à la terre conformes aux réglementations locales. Les parafoudres doivent être correctement câblés.

Si vous rencontrez des problèmes lors de l'installation ou du fonctionnement et avez besoin d'une assistance technique à distance,n'hésitez pas à contacter Shangming à tout moment.
