Comment le boîtier électrique mural à porte unique soutient la croissance des bâtiments intelligents

Les bâtiments intelligents modifient l’organisation des systèmes de distribution électrique, d’éclairage, de chauffage, de ventilation, de contrôle d’accès et de surveillance énergétique. À mesure que ces fonctions deviennent de plus en plus interconnectées, l'infrastructure physique qui les supporte doit accueillir davantage de dispositifs de contrôle, d'interfaces de communication et de circuits électriques dans des espaces de bâtiment de plus en plus restreints. Les boîtiers électriques restent donc un élément important de la conception des bâtiments intelligents, fournissant un emplacement défini pour les composants électriques tout en prenant en charge la protection des équipements, l'accès à la maintenance et l'organisation du système.

Le développement des bâtiments intelligents remodèle l’infrastructure électrique

L’automatisation moderne des bâtiments dépend de la coordination entre des systèmes traditionnellement conçus et exploités séparément. Les commandes d'éclairage, les équipements CVC, les dispositifs de contrôle d'accès, les interfaces de sécurité incendie et les systèmes de gestion de l'énergie peuvent échanger des informations via des plateformes de gestion de bâtiment. Cette intégration augmente l'importance d'installations électriques clairement structurées, en particulier dans les bâtiments commerciaux, les bureaux, les complexes résidentiels, les hôpitaux et les installations industrielles.

La transition ne consiste pas simplement à ajouter davantage d’appareils numériques. Cela nécessite également un examen attentif de la distribution électrique, du câblage de commande, de la séparation des équipements, de la dissipation thermique et de l'accès pour l'inspection. Les composants électriques doivent être disposés de manière à ce que les équipes d'installation puissent identifier les circuits, tracer les connexions et effectuer la maintenance sans perturber inutilement les systèmes adjacents.

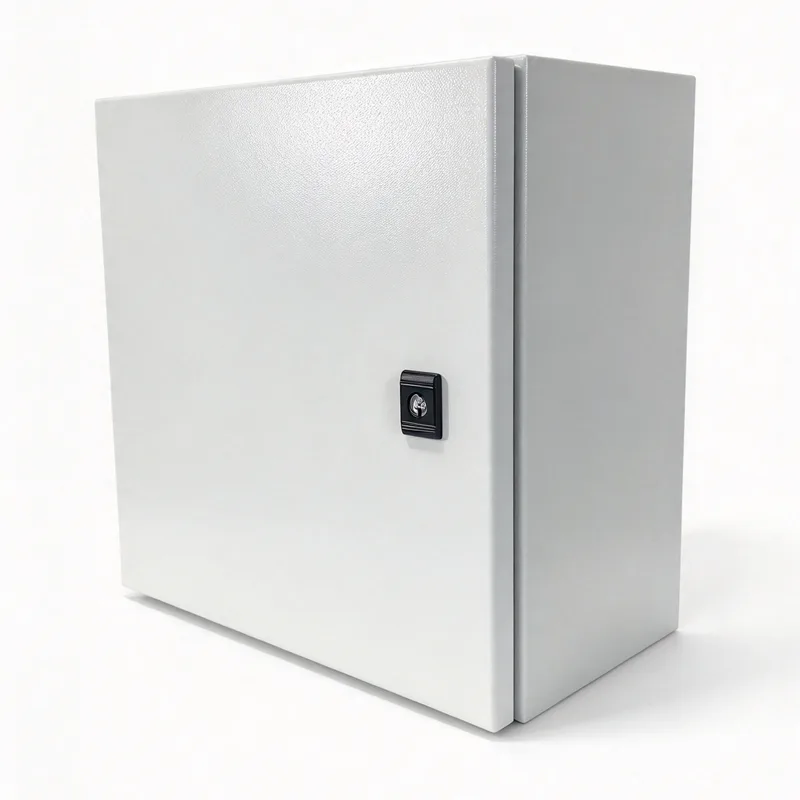

Dans ce contexte, leBoîtier électrique mural à porte uniquereprésente un format de boîtier pratique pour les installations où les équipements électriques ou de contrôle nécessitent un boîtier dédié et accessible sans occuper un espace au sol précieux. Son adéquation dépend des dimensions de l'équipement, de l'environnement d'installation, des exigences de protection et de l'extension prévue du système.

L'installation murale répond aux contraintes d'espace

L’utilisation de l’espace est une considération récurrente dans les projets de bâtiments intelligents. L'équipement électrique devra peut-être être installé dans les couloirs de service, les salles d'équipement, les zones utilitaires, les locaux techniques et les espaces muraux désignés à proximité des systèmes qu'il contrôle. Les armoires au sol peuvent convenir aux installations plus grandes, mais les dispositifs de distribution et de contrôle plus petits peuvent bénéficier d'une construction murale.

Le montage d'un boîtier sur un mur approprié peut préserver l'espace au sol et établir un emplacement cohérent pour l'équipement électrique. Dans les bâtiments comportant plusieurs zones de contrôle, une disposition distribuée peut également raccourcir certains itinéraires de câblage et rendre l'inspection locale plus pratique. Ces avantages ne sont pas automatiques : le cheminement des câbles, les dégagements d'accès, le support structurel et la nécessité d'accéder aux composants internes doivent être évalués pour chaque installation.

Une configuration à porte unique offre un point d'accès simple à l'équipement fermé. Le sens d'ouverture, l'espace de travail disponible, la disposition des charnières et le mécanisme de retenue de la porte peuvent influencer la facilité avec laquelle les techniciens inspectent les bornes, remplacent les composants ou vérifient l'identification des circuits. Ces détails pratiques deviennent particulièrement pertinents lorsque les armoires sont installées dans des zones de service étroites ou à côté d'autres systèmes de construction.

La protection des équipements reste au cœur des bâtiments connectés

La connectivité ne réduit pas le besoin de protection physique. Les contrôleurs, relais, dispositifs de protection de circuit, borniers, alimentations et composants de communication peuvent être affectés par la poussière, l'humidité, les contacts accidentels, les vibrations ou les changements de température. Une enceinte permet d'établir une limite physique autour de ces composants, mais le niveau de protection dépend de sa construction et de son évaluation environnementale vérifiée.

Le matériau du boîtier, le joint de la porte, la disposition des entrées de câbles, la méthode de montage et la conception de la ventilation influencent tous l'adéquation à un emplacement particulier. Une installation dans une salle électrique intérieure propre présente des conditions différentes de celle d’un local technique humide, d’un local technique poussiéreux ou d’un espace extérieur exposé. L'indice de protection spécifié doit donc correspondre aux conditions réelles du site plutôt que d'être supposé à partir de l'apparence de l'enceinte.

La gestion thermique est une autre considération importante. Les commandes de bâtiments intelligents peuvent combiner plusieurs alimentations électriques, dispositifs de commutation, modules de communication et autres composants générateurs de chaleur dans un volume limité. Si la chaleur ne peut pas se dissiper correctement, les températures internes peuvent augmenter et affecter les performances ou la durée de vie des composants. La charge de l'équipement, les dimensions de l'enceinte, la température ambiante, l'espacement et les dispositions en matière de ventilation doivent être évalués ensemble lors de la conception.

L’intégration nécessite plus qu’un logement physique

L’enceinte d’un bâtiment intelligent doit répondre aux exigences physiques et électriques des appareils installés à l’intérieur. Les contrôleurs en réseau peuvent nécessiter des câbles de communication, tandis que les équipements de commutation et les alimentations nécessitent des conducteurs de taille appropriée et des dispositions de bornes appropriées. Les concepteurs doivent tenir compte du rayon de courbure des câbles, des goulottes de câblage, de la ségrégation des conducteurs, de la mise à la terre, des étiquettes d'identification et de l'accès sécurisé aux points de connexion.

LeBoîtier électrique mural à porte uniquepeut fournir une structure définie pour organiser ces éléments, mais le boîtier à lui seul ne rend pas une installation intelligente ou conforme. La capacité d'automatisation provient des dispositifs de contrôle sélectionnés, de l'architecture de communication, des logiciels, des capteurs et de l'intégration avec le système de gestion du bâtiment plus large. Le logement soutient cet agencement en protégeant et en organisant ses composants physiques.

La planification des changements futurs est tout aussi importante. Les systèmes de construction pourront ultérieurement intégrer des capteurs de présence, des compteurs d'énergie, des circuits d'éclairage ou des interfaces de communication supplémentaires. Laisser un espace interne approprié et fournir une disposition claire du câblage peut faciliter les modifications. Cependant, l'expansion doit rester dans les limites de la capacité physique, des caractéristiques électriques, des limites thermiques et des exigences de sécurité applicables de l'enceinte.

Normes et guide de vérification Sélection des boîtiers

La sécurité électrique et la vérification de l’assemblage doivent être prises en compte parallèlement à la commodité de l’installation. La série CEI 61439 traite des ensembles d'appareillages de commutation et de contrôle basse tension, y compris la construction, les caractéristiques techniques et les exigences de vérification. La CEI 61439-3:2024 traite spécifiquement des tableaux de distribution destinés à être exploités par des personnes ordinaires dans le cadre de son domaine d'application défini. Le fait qu'une installation particulière réponde à ces exigences dépend de la configuration de l'équipement et de l'application prévue.

Une enceinte ne doit pas être décrite comme conforme à une norme d’assemblage uniquement parce qu’elle est utilisée pour abriter des composants électriques. L'ensemble complet, son utilisation prévue et les exigences de vérification pertinentes doivent être évalués. Les concepteurs doivent également tenir compte des codes électriques locaux applicables, des dispositions de mise à la terre, de la protection contre les surintensités, des dégagements de travail et des instructions d'installation.

Pour les bâtiments intelligents, la documentation est particulièrement utile car plusieurs systèmes peuvent être installés, modifiés et entretenus par différentes équipes techniques. Des programmes de circuits clairs, des étiquettes de composants, des schémas de câblage et des dossiers de maintenance peuvent réduire l'ambiguïté lors du dépannage. Une documentation cohérente permet également de distinguer les circuits d'alimentation électrique des connexions de commande et de communication basse tension.

La maintenance et la planification du cycle de vie influencent la conception

Les équipements d’automatisation des bâtiments devraient rester accessibles tout au long de la durée de vie opérationnelle d’une installation. Des capteurs peuvent être ajoutés, des contrôleurs remplacés, des modules de communication mis à jour et des connexions électriques inspectées à mesure que les systèmes évoluent. Une disposition du boîtier qui permet une identification claire et un accès sécurisé peut simplifier ces tâches, même si les résultats de la maintenance dépendent également de la qualité de l'installation et de la documentation.

L'emplacement de l'enceinte doit refléter à la fois l'accès opérationnel et l'exposition environnementale. Les techniciens ont besoin d'un espace suffisant pour ouvrir la porte et effectuer les travaux autorisés, tandis que l'installation doit éviter d'obstruer les voies d'urgence, les mouvements d'équipement ou d'autres services du bâtiment. Les entrées de câbles doivent être disposées de manière à limiter les contraintes inutiles et à préserver le niveau de protection de l'environnement prévu.

La planification du cycle de vie implique également la sélection de matériaux et de finitions adaptés à l'environnement d'installation. L'exposition à la corrosion, les procédures de nettoyage, l'humidité et les impacts mécaniques potentiels peuvent affecter l'adéquation à long terme. Pour les bâtiments dont les exigences d'occupation ou de contrôle changent, la capacité d'inspecter et de modifier l'agencement interne peut être aussi importante que l'empreinte initiale de l'installation.

Les boîtiers compacts ont un rôle défini dans la croissance des bâtiments intelligents

L'expansion de l'automatisation des bâtiments accroît l'importance d'une infrastructure électrique coordonnée, depuis l'équipement de distribution central jusqu'aux points de contrôle plus petits desservant des zones individuelles. Les boîtiers muraux peuvent prendre en charge cette architecture où les équipements locaux nécessitent un logement organisé et un accès pratique, à condition que les conditions d'installation et les exigences en matière de composants soient adaptées.

LeBoîtier électrique mural à porte uniqueest mieux compris comme un élément d’une conception électrique plus large plutôt que comme une technologie de bâtiment intelligent autonome. Sa valeur pratique dépend du dimensionnement approprié, des indices de protection, des considérations thermiques, de l'organisation du câblage et de la compatibilité avec l'équipement installé. Alors que les bâtiments connectés continuent d’intégrer des fonctions d’alimentation, de contrôle et de surveillance, ces exigences fondamentales en matière de boîtier restent étroitement liées à la sécurité, à la maintenabilité et à la flexibilité opérationnelle à long terme du système.
