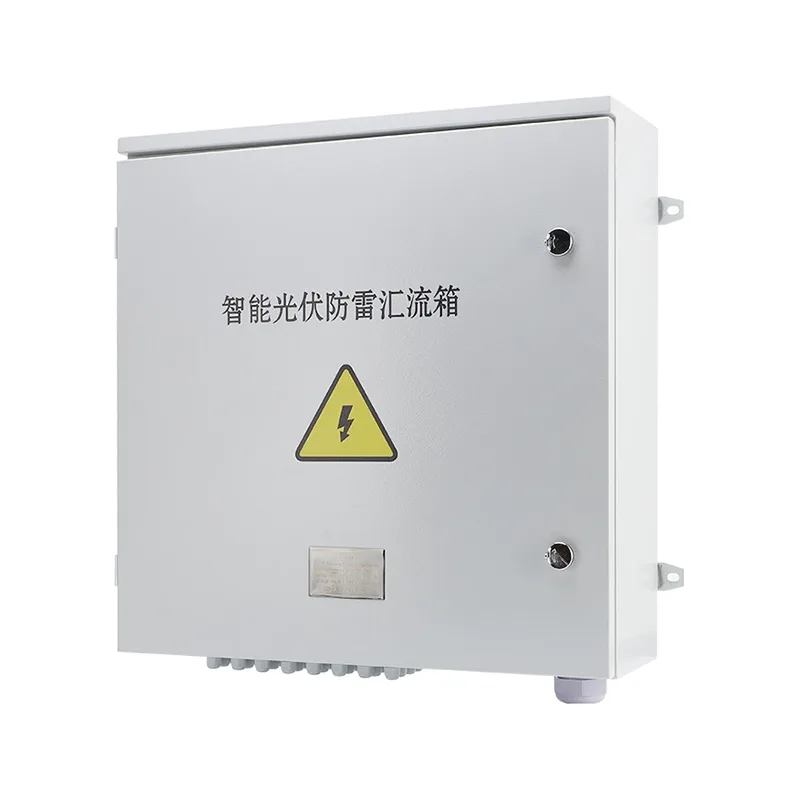

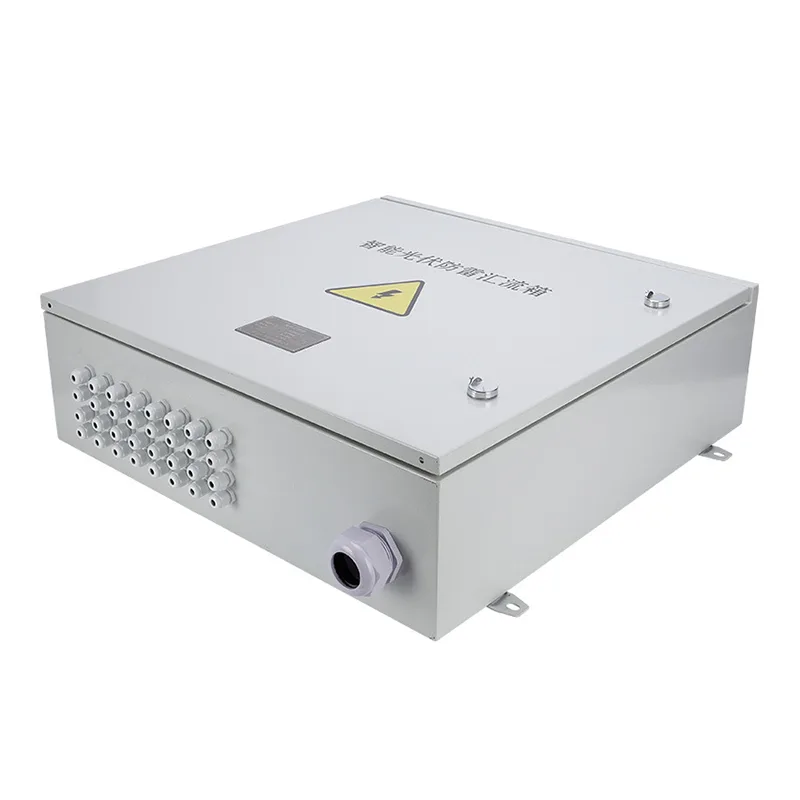

Boîte de combinaison photovoltaïque

Shangming est un fabricant chinois de boîtiers de combinaison photovoltaïques de haute qualité. Nous disposons de notre propre usine avec plus de 5 lignes de production et des produits de spécifications standard sont facilement disponibles à l'achat avec une livraison rapide. La personnalisation est aussi notre force ; veuillez nous contacter pour discuter des solutions et obtenir un devis gratuit.

Pourquoi des boîtiers de combinaison photovoltaïques sont-ils nécessaires ?

Dans une centrale photovoltaïque de moyenne à grande échelle, il y a généralement des centaines, voire des milliers de panneaux solaires. Si chaque panneau était directement câblé à l’onduleur, cela poserait de nombreux problèmes. Premièrement, le câblage serait compliqué, ce qui augmenterait considérablement les difficultés de construction, et la consommation d'une grande quantité de câbles CC augmenterait considérablement les coûts.

Simultanément, les pertes augmenteraient et la transmission de petits courants sur de longues distances entraînerait des chutes de tension importantes. Plus tard, la maintenance deviendrait également un problème difficile, car il serait difficile de localiser rapidement les chaînes défectueuses.

C’est là qu’interviennent les boîtiers de combinaison, résolvant ces problèmes. Ils agissent comme une plaque tournante du transport, faisant converger les petits flux vers une sortie unifiée.

Composition des modules

Fonctions principales

Collecte de courant : le boîtier de combinaison photovoltaïque produit de manière centralisée le courant CC de plusieurs modules photovoltaïques, réduisant ainsi le nombre de câbles CC et réduisant la complexité et le coût du système.

Protection du système : le boîtier de combinaison offre une protection contre les surintensités, les courts-circuits, les connexions inversées et les surtensions pour chaque chaîne et la sortie totale, empêchant ainsi l'escalade des défauts.

Isolation de sécurité : un sectionneur CC permet une déconnexion rapide pendant la maintenance ou les pannes, améliorant ainsi la sécurité opérationnelle.

Surveillance du fonctionnement : si un modèle intelligent est sélectionné, une surveillance en temps réel du courant, de la tension, de la température et de l'état de la protection contre la foudre est possible, facilitant ainsi la localisation des défauts et l'analyse des performances.

Types principaux

Différents types de boîtiers de combinaison photovoltaïques (PV) varient en termes d'emplacement d'installation, de niveau de tension et de niveau d'intelligence au sein d'un système, correspondant à différents scénarios d'application.

1. Boîte de combinaison CC

Le plus courant dans les centrales photovoltaïques, installé entre les modules photovoltaïques et l'onduleur CC.

Fonction : combine la puissance CC de plusieurs chaînes photovoltaïques et la transmet à un onduleur centralisé.

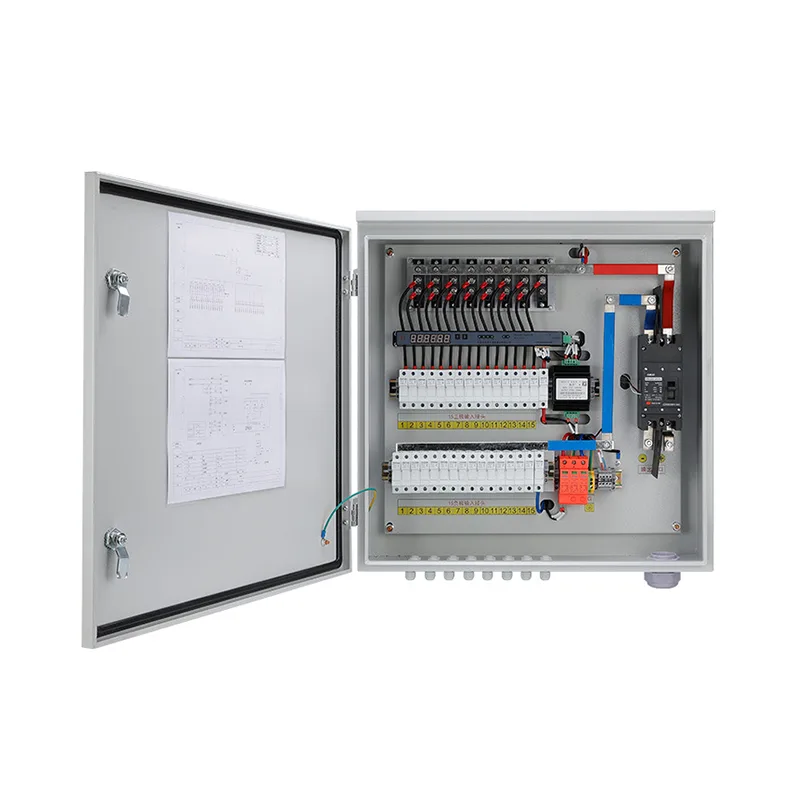

Configuration de base : comprend des fusibles CC, des disjoncteurs CC et des SPD.

Scénarios applicables : centrales électriques au sol à grande échelle, systèmes photovoltaïques centralisés.

2. Boîte de combinaison AC

Principalement utilisé dans les systèmes utilisant des onduleurs string. Il est installé entre le côté sortie CA de l'onduleur et le transformateur élévateur.

Fonction : combine la puissance de sortie CA de plusieurs onduleurs de chaîne.

Configuration de base : disjoncteurs CA, parasurtenseurs CA, sectionneurs ; certains peuvent également inclure un compteur d'énergie.

Scénarios applicables : PV commerciaux et industriels sur toit, centrales électriques au sol utilisant des onduleurs distribués.

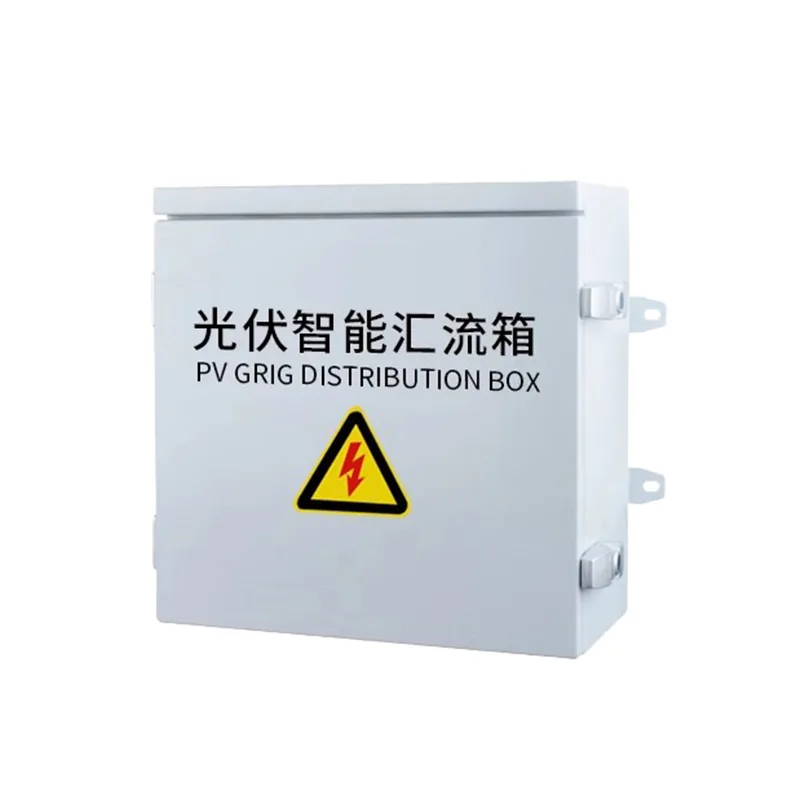

3. Boîte de combinaison intelligente

Ce type de boîtier ajoute un module de surveillance au boîtier de combinaison de base et constitue actuellement le choix courant pour les centrales électriques de moyenne à grande taille.

Fonctions : en plus de combiner le courant, il peut surveiller le courant de chaque ligne entrante, la tension totale, la température interne et l'état du parasurtenseur en temps réel.

Avantages techniques : Grâce au téléchargement de données, le personnel de maintenance peut déterminer à distance quels panneaux solaires sont ombragés ou endommagés, permettant ainsi une maintenance précise.

Garantie et Service Après-Vente

Shangming Factory offre une assurance qualité, notamment une garantie d'un an pour les produits personnalisés et une garantie de 2 ans pour les produits standard. La garantie couvre les défauts de matériaux de l'armoire, les dysfonctionnements des composants (dans des conditions normales d'utilisation) et les problèmes de processus de fabrication. Les dommages causés par une mauvaise installation, une mauvaise utilisation, des catastrophes naturelles ou des modifications non autorisées ne sont pas couverts.

En cas de problèmes après-vente, nous les traiterons selon le processus suivant : Signaler le problème (fournir des photos/vidéos du dysfonctionnement et du numéro de commande) → L'équipe technique répond dans les 4 heures → Diagnostic à distance (conseils gratuits sur le réglage des paramètres ou le remplacement de petits composants ; pièces de rechange gratuites pendant la période de garantie) → Si le problème ne peut pas être résolu, un ingénieur sera organisé pour une manipulation sur site ou le produit sera retourné pour réparation/remplacement (les coûts pendant la période de garantie seront à notre charge) ; en cas d'urgence, des produits de remplacement peuvent être fournis en premier pour minimiser les pertes de clients.
