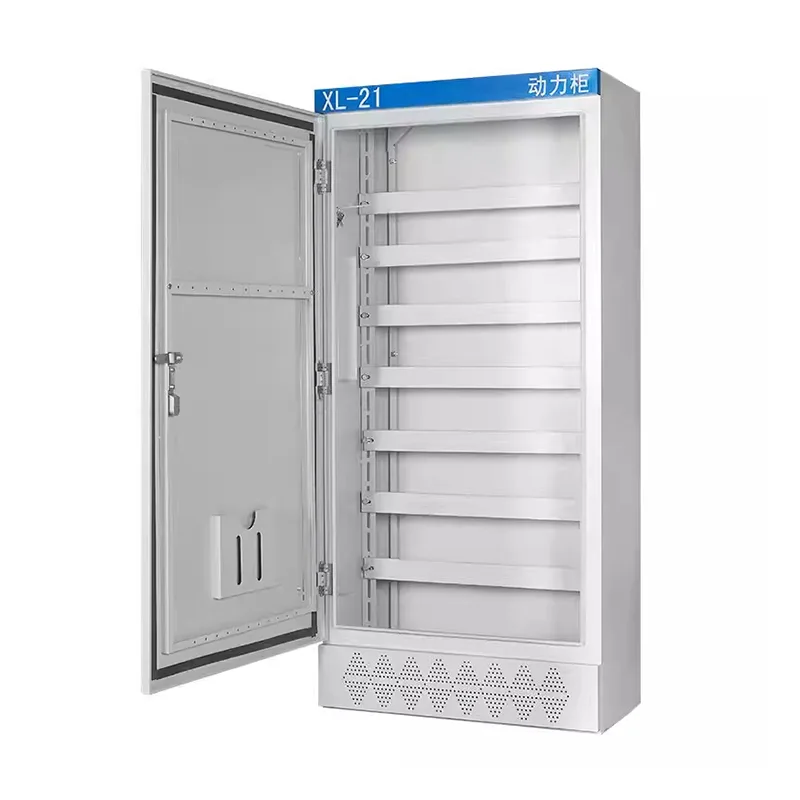

Armoire de distribution d'énergie basse tension XL-21

L'armoire de distribution d'énergie basse tension XL-21 est fournie par Shangming, un fabricant chinois. Nous disposons de capacités de production complètes avec une capacité de production mensuelle de plus de 3 000 unités. Nous prenons en charge les dessins personnalisés, l'approvisionnement en composants et les tests en usine. Vous êtes invités à nous contacter à tout moment pour commencer à développer une solution.

Structure du produit

L'armoire de distribution d'énergie basse tension XL-21 présente une conception structurelle entièrement fermée, fixe et cloisonnée verticalement, privilégiant la simplicité, la fiabilité et la facilité de maintenance.

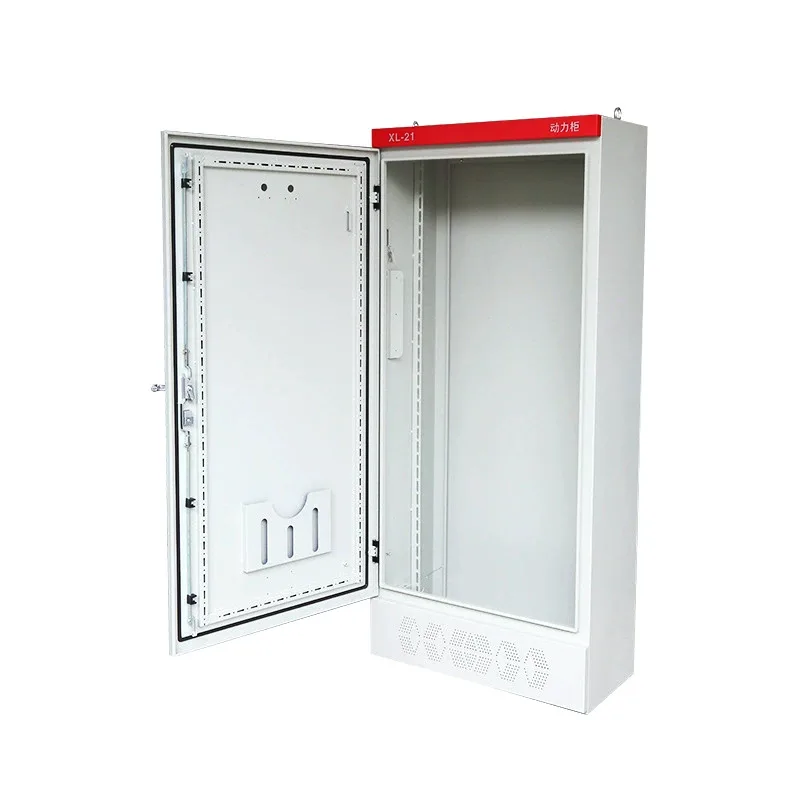

1. Extérieur de l'armoire

L'armoire XL-21 est construite à partir de tôle d'acier laminée à froid, pliée et soudée, offrant une rigidité suffisante pour supporter des disjoncteurs et des jeux de barres lourds. La porte de protection est une conception à ouverture unique avec un angle d'ouverture supérieur à 110°. Des bandes d'étanchéité en polyuréthane sont installées autour des bords de la porte pour améliorer les performances anti-poussière.

Les côtés intérieurs présentent des profils verticaux perforés, facilitant l'ajustement des poutres et des plaques de montage en fonction des dimensions des composants.

2. Disposition interne

Bien que le XL-21 soit un espace unique et intégré, il est divisé en plusieurs zones fonctionnelles :

Zone du jeu de barres supérieur : Le jeu de barres entrant principal est situé en haut de l'armoire, sécurisé avec des isolants, et prend en charge l'extension horizontale ou verticale des jeux de barres en cuivre.

Zone centrale des composants : Il s'agit de la zone centrale, utilisée pour installer les sectionneurs, les disjoncteurs, les contacteurs, les relais thermiques, etc.

Zone de câblage inférieure : un espace suffisant est prévu en bas pour l'entrée des câbles, et des barres omnibus neutres et de terre dédiées sont incluses.

3. Conception d'entrée/sortie du bas et du câble

Le bas de l'armoire de distribution comporte un grand panneau amovible qui peut être personnalisé avec des ouvertures en fonction du nombre de câbles et peut être utilisé avec des gaines de câbles.

Une base en acier profilé de 50 à 100 mm de hauteur peut être installée pour augmenter la hauteur de l'armoire par rapport au sol, offrant ainsi une protection contre l'humidité et facilitant la manipulation du chariot élévateur.

Avantages du produit

1. Large application

L'armoire de distribution d'énergie basse tension XL-21 présente une structure classique d'armoire de distribution d'énergie basse tension. Sa technologie mature et sa standardisation élevée l'ont rendu largement utilisé dans les usines, les projets de construction et les projets municipaux, avec sa fiabilité prouvée sur une longue période.

2. Convient à la distribution de charge électrique

En tant que fabricant professionnel, Shangming conçoit des systèmes d'alimentation pour moteurs, pompes, ventilateurs et autres équipements électriques. Les produits ont une excellente capacité de charge de courant, peuvent fonctionner en continu et répondre aux exigences des applications à charge élevée.

3. Robuste et durable

Plusieurs matériaux sont disponibles, notamment l'acier au carbone, l'acier galvanisé et l'acier inoxydable. Quel que soit le matériau utilisé, la conception structurelle de l'armoire garantit une solidité et une résistance aux chocs suffisantes, ce qui la rend adaptée à une utilisation à long terme dans des environnements industriels.

4. Entretien pratique

Les composants électriques internes de l'armoire de puissance sont disposés systématiquement avec des circuits clairs. Il comporte une seule porte à droite, avec la poignée de commande de l'interrupteur à couteau située sur la colonne supérieure droite à l'avant de l'armoire. Des instruments de mesure et des alimentations de signaux sont montés sur la porte, offrant une exposition complète lorsque la porte est ouverte pour une inspection et une maintenance faciles.

5. Forte compatibilité

Notre armoire de distribution basse tension XL-21 peut être configurée de manière flexible avec des composants électriques courants tels que des disjoncteurs, des contacteurs et des relais thermiques, s'adaptant à divers schémas de contrôle et de protection pour répondre aux besoins de différents projets.

6. Avantage de coût

Comparée aux structures complexes telles que les armoires à tiroirs, l'armoire de distribution XL-21 présente une structure simple et des coûts de fabrication contrôlables, ce qui la rend idéale pour les projets ayant des exigences élevées en matière de rentabilité et de stabilité.

Quelles sont les exigences en matière d’environnement d’installation pour l’armoire de distribution XL-21 ?

Cette armoire de distribution d'énergie basse tension XL-21 est principalement utilisée dans les systèmes d'alimentation triphasés à trois fils et triphasés à quatre fils avec une fréquence alternative de 50 Hz et une tension inférieure à 500 V pour la distribution d'énergie et d'éclairage. Avant de démarrer votre projet ou votre installation réelle, vous pouvez déterminer l'environnement d'installation. En tant que fabricant, nous proposons les suggestions suivantes :

1. Température ambiante

Température de fonctionnement normale : -5℃ à +40℃ ;

Température moyenne sur 24 heures : ne dépassant pas +35℃ ;

Température de stockage et de transport : -25 ℃ à +55 ℃ (à court terme) ;

Remarque : En cas d'installation dans un environnement à haute température, une ventilation améliorée ou une conception de déclassement est requise.

2. Altitudes

L'altitude d'installation doit être inférieure ou égale à 2000 mètres.

Au-dessus de 2000 mètres, un déclassement selon les normes est requis.

3. Humidité relative

Avec une température ambiante d'installation de +40℃, l'humidité relative doit être ≤ 50 %.

Une humidité plus élevée est autorisée à des températures plus basses.

4. Emplacement d'installation

L'armoire d'alimentation XL-21 est destinée à une installation intérieure uniquement.

Il est interdit d'installer dans : des zones extérieures non ombragées, des emplacements dangereux avec des gaz ou de la poussière explosifs, des environnements hautement corrosifs ou des zones très poussiéreuses ou conductrices.

5. Conditions mécaniques et vibratoires

L’environnement d’installation doit être exempt de vibrations ou d’impacts importants. Fréquence de vibration ≤ 10 Hz, accélération ≤ 0,5g. La fondation de l'installation doit être stable, en évitant de partager la même plate-forme avec de gros moteurs ou des équipements d'emboutissage.

Après l'installation, l'armoire doit être maintenue essentiellement verticale, avec une inclinaison verticale ≤ 5°, sinon cela affectera la durée de vie du mécanisme de commande.

6. Espace de ventilation et de dissipation thermique

Un accès pour la maintenance doit être prévu à l’avant et à l’arrière de l’armoire. La surface de fonctionnement avant doit être ≥ 0,8 m, 1,0 m étant recommandé. Si un entretien est requis à l’arrière, ≥ 0,8 m est requis. Le haut du meuble doit être à au moins 0,5 m du plafond. Lorsque plusieurs armoires sont disposées côte à côte, aucun espace n’est nécessaire entre elles ; ils peuvent être directement assemblés. Cependant, un espace de ventilation doit être laissé aux deux extrémités de toute la rangée.

7. Exigences en matière de prévention des incendies et de sécurité

La zone d'installation doit être une structure ininflammable. Les matériaux inflammables et explosifs ne doivent pas être stockés à moins de 1 mètre du site d'installation.

Le sol doit être plat et sec. Il est recommandé de construire une fondation en béton à 100-200 mm au-dessus du sol pour empêcher l'infiltration d'eau.

8. Environnement électromagnétique

L'emplacement d'installation doit être éloigné des convertisseurs de fréquence haute puissance et des équipements haute fréquence pour éviter les interférences avec les circuits de commande secondaires. En cas de fortes interférences électromagnétiques, il est recommandé d'utiliser des câbles blindés pour les lignes de commande et de les faire passer dans un chemin de câbles séparé.
