Armoire de commande autoportante ES en acier inoxydable

Les armoires de commande autoportantes en acier inoxydable ES conviennent à une utilisation dans des environnements difficiles. En tant qu'usine professionnelle, Shangming utilise de l'acier inoxydable pour fabriquer ces armoires, qui peuvent être installées indépendamment au sol. Ils conviennent aux environnements extérieurs ou aux environnements ayant des exigences d'hygiène élevées. Ils sont plus efficaces pour le contrôle de l’automatisation industrielle que pour la simple distribution d’énergie.

envoyer une demande

Description du produit

Choisir Shangming comme fournisseur, c'est choisir des armoires de commande autoportantes en acier inoxydable ES fiables : hautes performances, faciles à entretenir et avec une longue durée de vie. Nous sommes certifiés ISO 9001 et détenons les certifications CE, CQC et d'autres certifications de produits pertinentes, fournissant des solutions d'armoires de distribution d'énergie à guichet unique.

Caractéristiques du produit

1. Structure intégrée

Contrairement aux armoires modulaires, l'armoire de commande au sol ES en acier inoxydable utilise un processus de soudage intégré sur cinq côtés. Les panneaux latéraux, le panneau supérieur et le panneau inférieur sont soudés en continu ensemble pour former une boîte en acier robuste capable de résister aux impacts physiques et aux charges statiques des composants lourds.

De plus, le processus de soudage méticuleux de l'usine de Shangming réduit les coutures, empêchant ainsi l'infiltration de poussière et d'humidité.

2. Résistance à la corrosion

En fonction de vos besoins spécifiques, l'armoire ES propose un choix de matériaux, avec en standard de l'acier inoxydable SUS304 de haute qualité, adapté aux environnements contenant des acides forts, des alcalis ou des brouillards salins élevés.

Le traitement de surface est une finition finement brossée, offrant un aspect haut de gamme et empêchant l'accumulation de saleté.

3. Indice de protection élevé

Le produit bénéficie d'un indice de protection IP55. Le panneau de porte intérieur utilise la technologie de distribution automatique CNC et la bande d'étanchéité en polyuréthane s'adapte parfaitement aux bords de l'armoire, conservant son élasticité même après une ouverture et une fermeture prolongées, garantissant une étanchéité efficace à long terme.

Différence entre les armoires ES et les armoires PS

	Armoire de commande autoportante ES en acier inoxydable	Armoire de distribution combinée PS
Objectif principal	Résistant aux environnements externes difficiles, à la corrosion, à l'eau, à la poussière et aux UV.	Intégrant la logique fonctionnelle interne, la distribution d'énergie + le contrôle + la surveillance sont intégrés.
Matériaux et structure	Acier inoxydable 304, entièrement soudé Indice d'étanchéité élevé IP54-IP66 installation au sol indépendante	Tôle d'acier laminée à froid, tôle galvanisée, acier inoxydable 304 IP30-IP54 (intérieur) Peut être fixé au mur ou au sol
Scénarios d'application typiques	Bord de mer/navire/usine chimique Salles blanches alimentaires et pharmaceutiques Stations de pompage extérieures, centrales photovoltaïques Zones nécessitant un lavage à l’eau à haute pression	Système d'automatisation du bâtiment (BA) Petite station de contrôle de ligne de production en usine Salle d'équipement au sous-sol Unité d'automatisation nécessitant un API + une distribution d'énergie intégrée
Focus sur la configuration interne	Plateforme de montage universelle : rail DIN, plaque arrière, barre de mise à la terre	Système de contrôle pré-intégré : comprend des circuits complets tels que des disjoncteurs, des contacteurs, des automates, des relais et des modules de communication.
Niveau de protection	IP54/IP65/IP66	IP30-IP54

Paramètres techniques

Matériel	SUS304 (d'autres modèles de matériaux sont facultatifs)
Traitement de surface	Tréfilage, la version d'installation est galvanisée
Niveau de protection	IP55 (appuyez sur GB4205-1993)
Configuration standard	Porte avant, panneau arrière, panneau d'installation, armoire à panneaux latéraux, porte serrure, bande d'étanchéité
Épaisseur de la plaque d'acier	Cadre : profil à cinq volets de 1,5 mm Panneau de porte : 2,0 mm Panneau arrière : 1,5 mm Plaque d'installation : 2,5 mm

Tableau des tailles et spécifications

Spécifications et dimensions			Largeur								Hauteur								Profondeur						Installation conseil
Largeur	Hauteur	Profondeur	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Recommandations de sélection

Si votre projet actuel présente les caractéristiques suivantes, Shangming vous recommande de choisir l'armoire modulaire PS :

Expansion requise : le projet pourrait nécessiter des armoires supplémentaires à l'avenir, permettant ainsi l'expansion du système via la fusion des armoires.

Installation complexe : L'armoire nécessite l'installation de nombreux automates, convertisseurs de fréquence et chemins de câbles, ce qui nécessite une disposition complète utilisant des trous de 25 mm.

Système à courant élevé : nécessite l’installation d’un système de barres omnibus en cuivre robuste couvrant plusieurs armoires.

Si les conditions ci-dessus ne sont pas remplies, mais que les exigences suivantes sont remplies, vous pouvez choisir l'armoire en acier inoxydable ES :

Contrôle indépendant d'une seule unité : L'équipement fonctionne indépendamment et n'a pas besoin d'être fusionné avec d'autres armoires.

Environnements difficiles ou exigences d'hygiène élevées : installé dans des ateliers de transformation des aliments nécessitant un lavage à l'eau à haute pression, ou dans des usines chimiques remplies de corrosion acide et alcaline.

Exigences élevées d’étanchéité : Exigences élevées en matière de résistance à la poussière et à l’eau.

Concentrez-vous sur la rentabilité : lorsque la fusion des armoires n'est pas nécessaire, les armoires ES ont généralement une structure plus simple et sont plus rentables que les armoires PS du même matériau.

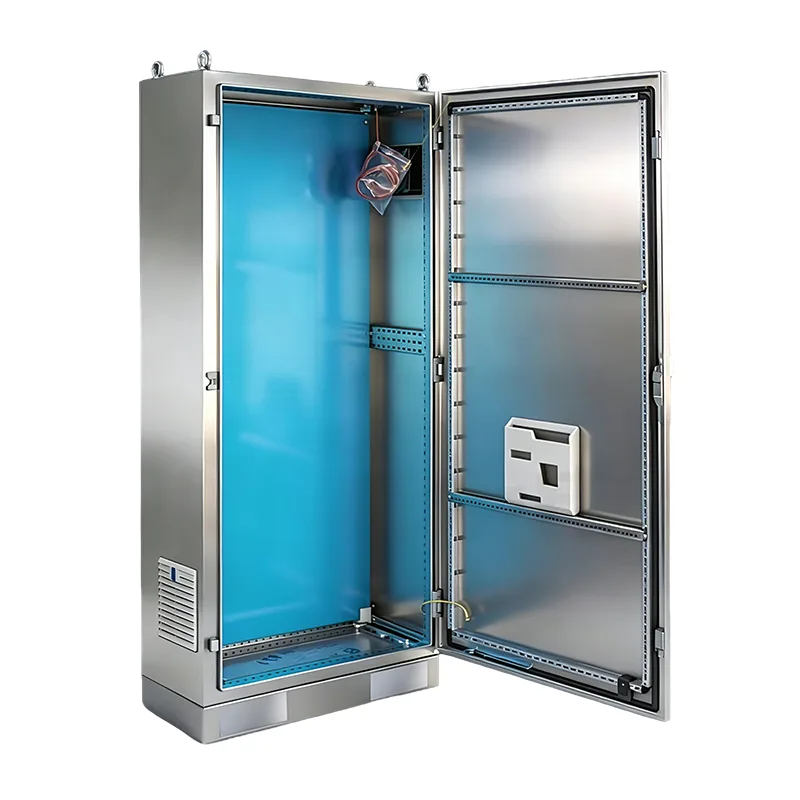

ES Stainless Steel Freestanding Control Cabinet
