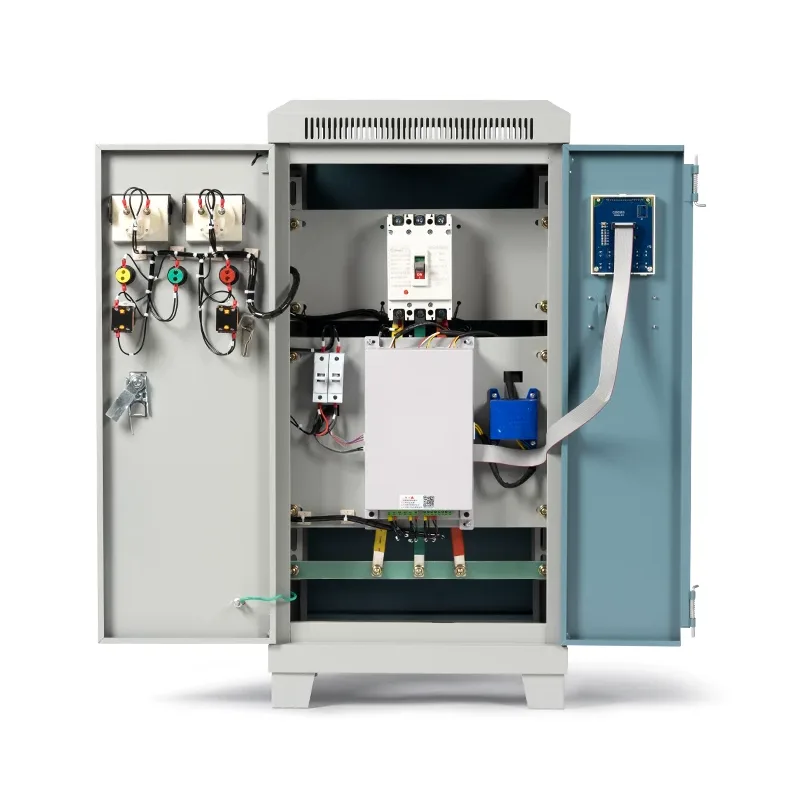

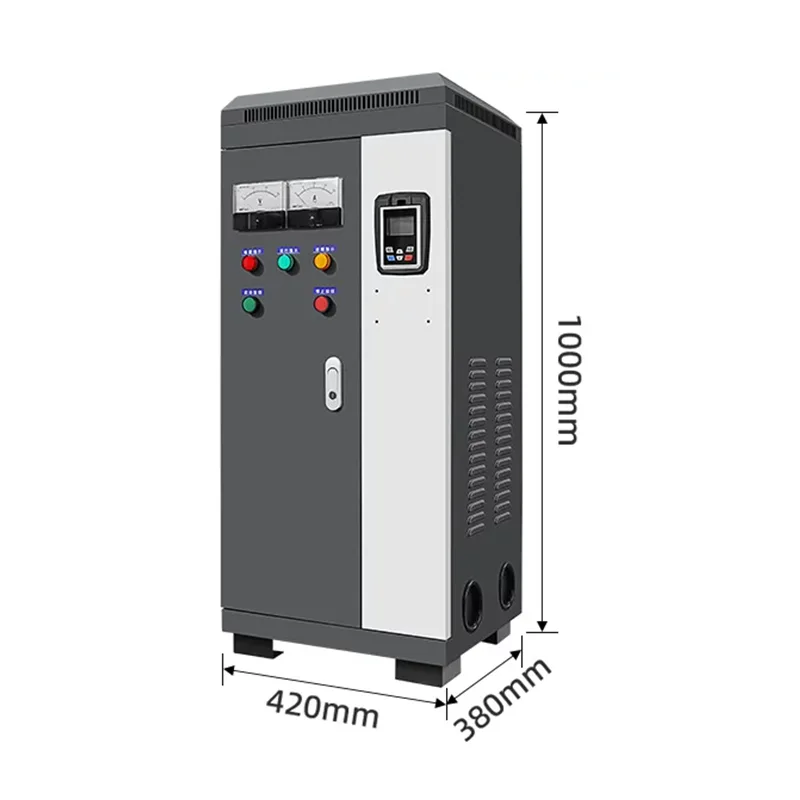

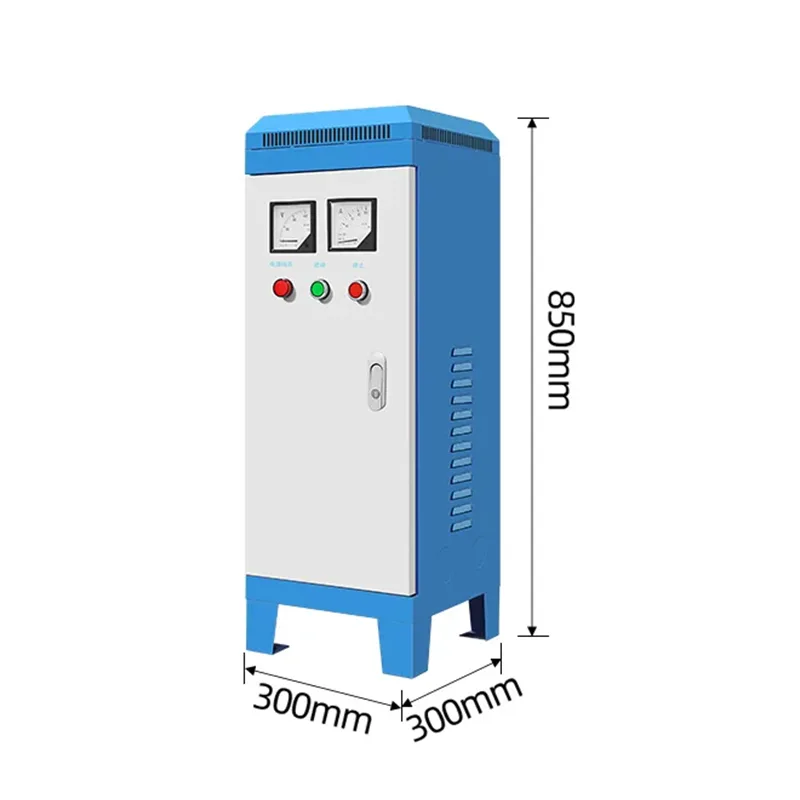

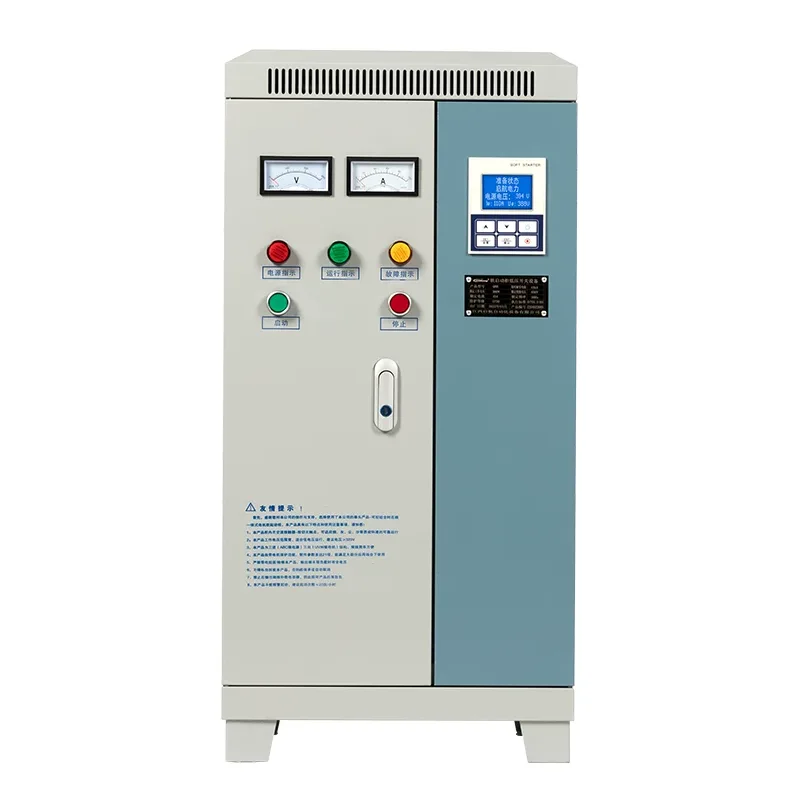

Armoire de distribution d'énergie à démarreur progressif basse tension

Shangming est un fabricant et fournisseur d'armoires de distribution d'énergie à démarreur progressif basse tension en provenance de Chine. Cet équipement haute performance et de haute qualité remplit non seulement les fonctions de distribution d'énergie conventionnelles, mais contrôle également le courant et le couple de démarrage du moteur grâce à la technologie de démarrage progressif, réduisant ainsi les chocs électriques et mécaniques.

Pourquoi une armoire de distribution de démarreur progressif basse tension est-elle nécessaire ?

Le démarrage traditionnel à pleine tension présente deux problèmes majeurs :

Surtension de courant : le courant de démarrage peut atteindre 5 à 7 fois le courant nominal, provoquant facilement une chute soudaine de la tension du réseau, affectant d'autres équipements sur la même ligne et même provoquant le déclenchement erroné des disjoncteurs.

Usure mécanique : l'énorme couple instantané peut exercer un impact énorme sur les arbres du moteur, les courroies, les réducteurs ou les conduites de pompe à eau, raccourcissant ainsi la durée de vie de l'équipement.

Cependant, si vous choisissez notre armoire de distribution de démarreur progressif basse tension, vous pouvez contrôler la tension via des thyristors, permettant au moteur de passer en douceur de la tension nulle à la tension nominale. Le courant de démarrage est généralement limité à environ 2 à 3 fois le courant nominal.

Principe de fonctionnement

Pendant la phase de démarrage, l'armoire de distribution d'énergie du démarreur progressif basse tension modifie l'angle de conduction des thyristors, augmentant progressivement la tension appliquée au moteur, permettant un démarrage en douceur.

Après le démarrage, le contacteur de bypass s'enclenche et le démarreur progressif passe en état de repos. Lors de l'arrêt, il contrôle également la diminution progressive de la tension, évitant ainsi les effets de coup de bélier provoqués par un arrêt soudain.

Si un démarreur progressif n'est pas utilisé et qu'un moteur traditionnel est utilisé à la place, l'augmentation soudaine du courant lors du démarrage peut entraîner divers problèmes tels qu'une chute de tension, un impact sur l'équipement, des fluctuations du réseau et une usure mécanique.

Paramètres techniques

Scénarios d'application

Les armoires de distribution de démarreur progressif basse tension sont idéales pour les applications avec une puissance moteur importante, sensibles aux chocs de démarrage et où il existe des exigences en matière de durée de vie de l'équipement et de stabilité du réseau électrique. Nous avons également fourni ce produit à des clients de nombreux secteurs différents.

Étapes d'installation et de mise en service initiale

Avant l'installation, assurez-vous que la salle de distribution dispose de suffisamment d'espace pour accueillir l'armoire de distribution électrique du démarreur progressif basse tension, avec un passage de fonctionnement (largeur recommandée ≥ 1,2 m). La zone d'installation doit avoir un sol plat et l'acier du canal de fondation doit être solidement soudé et mis à la terre.

Lors de l'installation, vérifiez si l'entrée/sortie des câbles se fait par le bas vers l'intérieur/le bas vers l'extérieur ou par le haut vers l'intérieur/le haut vers l'extérieur, et planifiez à l'avance la tranchée de câbles ou le chemin de câbles. Pour les armoires de démarrage progressif >110 kW, un dispositif de refroidissement à air pulsé est requis.

Lors de la mise en service initiale, vérifiez à nouveau que l'armoire n'est pas endommagée, que la peinture est intacte et que les marquages ​​sont clairs.

Ensuite, vérifiez les connexions électriques, en vérifiant le câblage de chaque circuit primaire pour vous assurer qu'il n'y a pas de connexions desserrées ou de connexions incorrectes.

Un test de verrouillage à cinq épreuves est également requis, vérifiant le fonctionnement normal de chaque point de verrouillage. Simulez les courts-circuits et les surcharges à l'aide du dispositif de protection intégré pour vérifier l'exactitude des actions de protection.

S'il existe un système secondaire, vérifiez le fonctionnement normal du RS485 ou d'autres interfaces de communication.

Enfin, effectuez plusieurs tests de démarrage dans des conditions à vide, en ajustant les paramètres de démarrage aux réglages optimaux.
