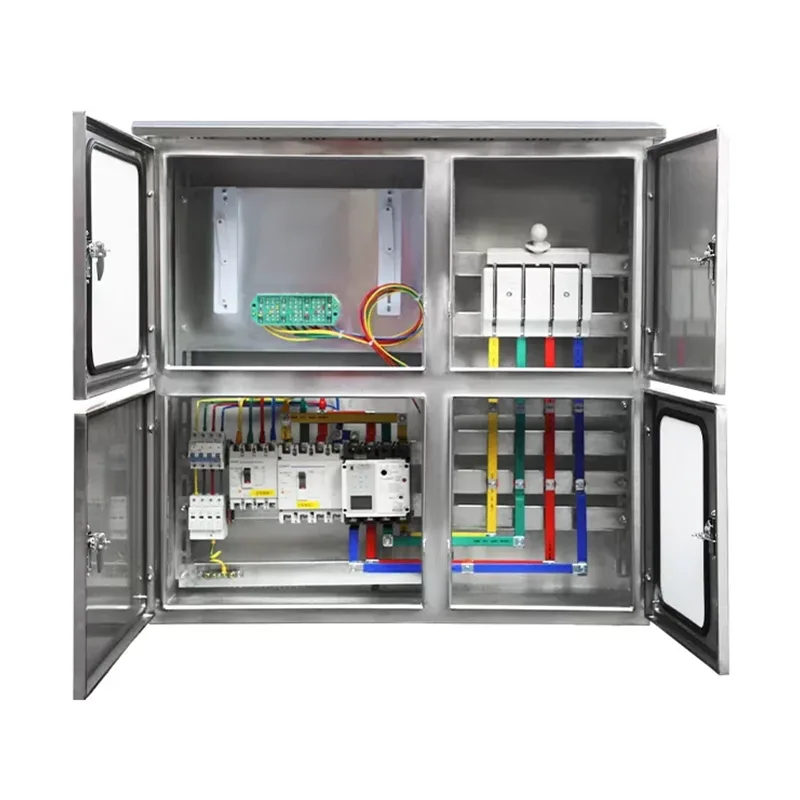

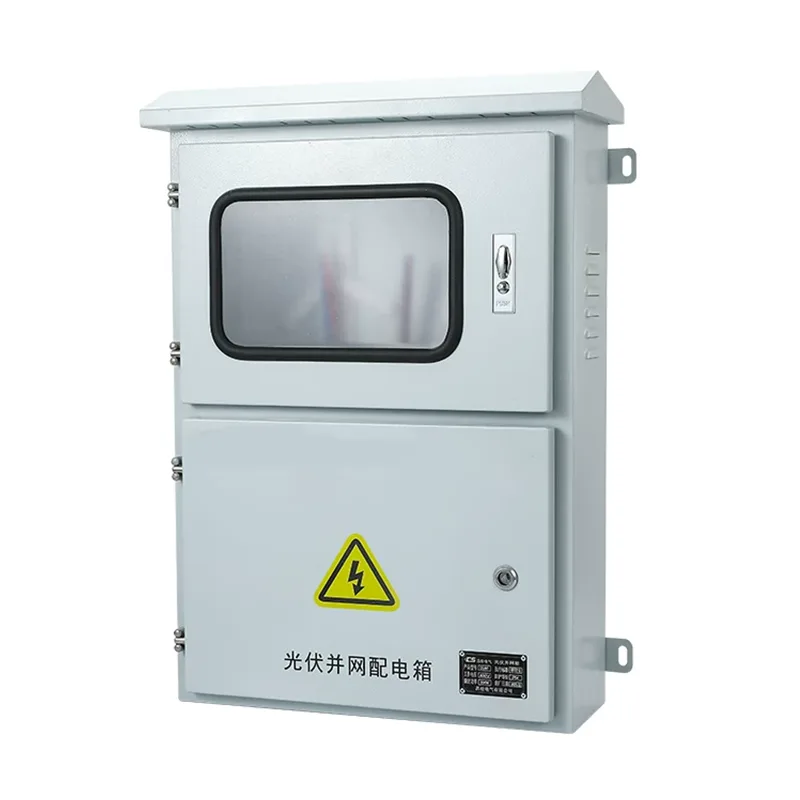

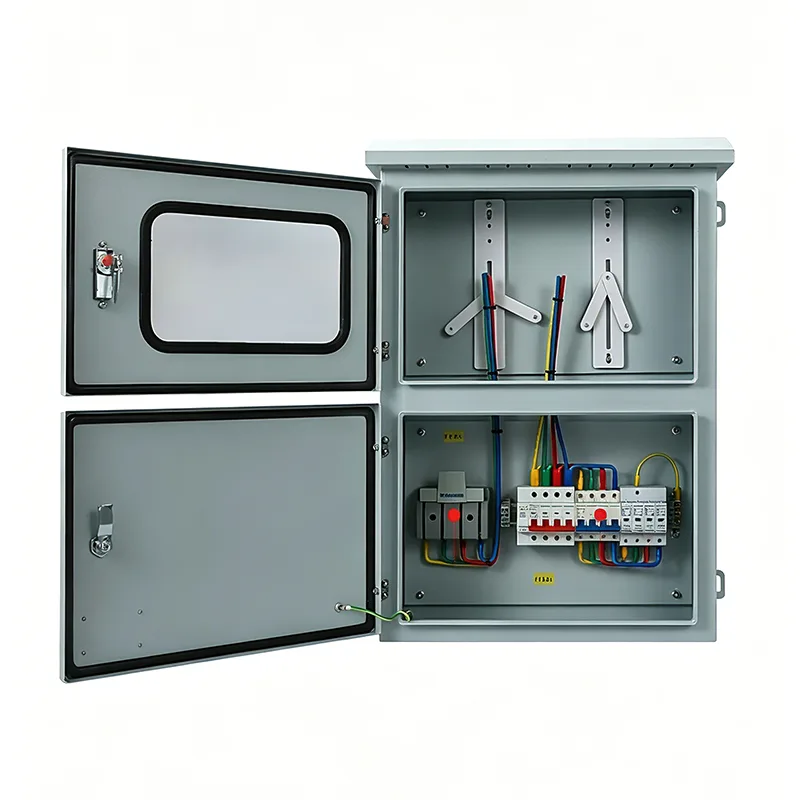

Boîte de jonction photovoltaïque extérieure connectée au réseau

Des boîtes de jonction photovoltaïques extérieures connectées au réseau sont utilisées entre le côté CC d'un système de production d'énergie photovoltaïque et l'onduleur. Si vous souhaitez personnaliser ce produit à un prix compétitif, vous pouvez choisir Shangming et nous deviendrons votre fournisseur de confiance.

Fonctions principales

La boîte de jonction photovoltaïque extérieure connectée au réseau intègre protection, isolation et surveillance. Nous prenons en charge les numéros de circuits personnalisés, les composants de marque et les fonctions intelligentes. Pour des solutions de configuration spécifiques et des devis, veuillez nous contacter.

1. Bus de chaînes et distribution de courant

Les centrales photovoltaïques sont constituées de plusieurs panneaux solaires connectés en série. La boîte de jonction connectée au réseau sert de mécanisme de protection convergente et de shuntage.

Fonction convergente : il rassemble l'alimentation CC de plusieurs chaînes sur un seul bus pour la sortie vers l'onduleur, simplifiant ainsi le câblage et économisant sur les coûts de câble CC.

Protection contre les shunts : chaque entrée est équipée d'un fusible CC indépendant. Lorsqu'un court-circuit se produit dans une chaîne, le défaut est confiné à cette branche, sans affecter la production normale d'énergie des autres chaînes.

2. Protection contre la foudre et les surtensions

Étant donné que les panneaux photovoltaïques sont installés sur des toits ouverts ou au sol, ils sont très sensibles à la foudre. Le parasurtenseur intégré à l'intérieur de la boîte de jonction peut détecter les hautes tensions instantanées dans la ligne et décharger la surtension vers la terre en quelques nanosecondes.

Il constitue la première ligne de défense devant l'onduleur, empêchant les coups de foudre induits qui pourraient endommager les composants électroniques de l'onduleur.

3. Isolement de sécurité et déconnexion physique

Le boîtier est équipé d'un sectionneur ou d'un disjoncteur haute tension CC. Lorsqu'une maintenance est requise sur l'onduleur ou l'équipement en aval, la déconnexion manuelle de la boîte de jonction garantit que le côté maintenance est complètement hors tension, protégeant ainsi la sécurité du personnel.

Le boîtier connecté au réseau de Shangming est performant et fiable, permettant une interruption du courant en toute sécurité pendant le fonctionnement du système, empêchant ainsi la génération d'arcs dangereux susceptibles de provoquer un incendie.

4. Protection contre la charge inversée

Le matin, le soir ou par temps nuageux, la tension de sortie des différentes chaînes peut différer. Sans protection, les chaînes à tension plus élevée peuvent renvoyer le courant vers les chaînes à tension plus faible.

Des diodes de charge inverse en option sont disponibles, garantissant que le courant circule uniquement de manière unidirectionnelle vers l'onduleur, évitant ainsi une surchauffe localisée ou même un incendie provoqué par un courant inverse.

5. Protection de l’environnement et surveillance de l’état

Ce produit devant être installé à l'extérieur, le boîtier dispose d'un indice de protection IP65/IP66 pour éviter la corrosion due à l'eau de pluie et le vieillissement dû aux UV. Les composants internes de précision fonctionnent de manière fiable tout au long de la durée de vie de 25 ans de la centrale électrique.

La fonction de surveillance intelligente en option surveille le courant, la tension et la température interne de chaque chaîne en temps réel et déclenche immédiatement une alarme en cas de production d'énergie anormale.

Pourquoi les boîtes de jonction photovoltaïques connectées au réseau doivent-elles être étanches pour une utilisation en extérieur ?

Les systèmes photovoltaïques sont généralement installés sur les toits ou dans des champs ouverts, et les boîtes de jonction connectées au réseau doivent résister aux défis majeurs suivants :

Variations extrêmes de température : Les températures estivales peuvent atteindre plus de 70°C, tandis que les températures hivernales peuvent descendre jusqu'à -30°C.

Rayonnement UV : une exposition extérieure à long terme au soleil nécessite une stabilité aux UV ; sinon, ils sont sujets au vieillissement.

Humidité et condensation : Ils doivent être étanches à la pluie et équipés d'un reniflard pour évacuer la condensation interne et empêcher l'humidité des composants électriques.

Par conséquent, pour une utilisation normale et pour éviter un entretien fréquent pendant le fonctionnement, tout en maintenant des performances et une durée de vie stables, une conception étanche extérieure est essentielle.

Scénarios d'application et recommandations de configuration

Les boîtes de jonction photovoltaïques extérieures connectées au réseau de Shangming peuvent être utilisées tout au long de la chaîne industrielle photovoltaïque, des toits résidentiels aux centrales électriques au sol à grande échelle. Nous fournirons des recommandations de configuration basées sur des scénarios courants.

1. Systèmes photovoltaïques distribués résidentiels

Ce type d'utilisation est très courant, généralement installé sur les toits ou les murs des villas ou des maisons auto-construites en zone rurale. Il rassemble plusieurs panneaux photovoltaïques provenant de différentes orientations sur le toit et assure une protection de base contre la foudre.

Recommandations de configuration : le boîtier doit avoir une apparence épurée et une petite taille, 1 à 4 entrées de chaîne, et être équipé d'une surveillance de protection incendie très sensible.

2. Centrales électriques industrielles et commerciales sur les toits

Dans ce cas, le boîtier connecté au réseau est installé sur les toits plats des ateliers d'usine, des entrepôts logistiques ou des grands centres commerciaux. Pour une capacité de production d’électricité de taille moyenne, il pré-combine des dizaines de chaînes photovoltaïques avant qu’elles n’entrent dans un onduleur de chaîne.

Recommandations de configuration : le boîtier nécessite une résistance élevée à la corrosion, 8 à 16 entrées de chaîne et comprend généralement un module de communication intelligent pour permettre au personnel de maintenance de visualiser le courant de chaque branche dans la salle de surveillance.

3. Centrales électriques au sol à grande échelle et déserts solaires

Les boîtes de rassemblement réparties dans les déserts, les montagnes ou les grands espaces ouverts sont appelées boîtes de combinaison. En tant que dispositifs combineurs primaires, ils collectent le courant de milliers de panneaux solaires et le transmettent à un onduleur centralisé.

Recommandation de configuration : IP66, dédié aux systèmes haute tension 1 500 V, équipé de diodes anti-retour et de fonctions précises de surveillance des chaînes, et doté de vannes actives de refroidissement/respiration.

4. Scénarios d'applications solaires et transfrontalières

Carports solaires : alimentez les bornes de recharge pour véhicules électriques. La boîte de jonction est installée sur les piliers du carport pour protéger les bornes de recharge en aval des surtensions solaires.

Systèmes complémentaires solaires agricoles et solaires de pêche : installés sur des supports au-dessus des terres agricoles ou des étangs à poissons. Des exigences particulières existent en matière de résistance à l’humidité et de résistance à la corrosion acide/alcali ; l'acier inoxydable est recommandé.

Pourquoi nous choisir ?

Shangming est originaire de Yueqing, Wenzhou, en Chine, une région connue comme la « capitale électrique de Chine ». En tirant parti de la chaîne industrielle bien développée du cluster de l'industrie électrique de Yueqing, nous avons établi un système de production et de contrôle de qualité rigoureux et efficace. Notre portefeuille de produits couvre plus de 200 séries et plus de 6 000 modèles, conformes aux principales normes électriques mondiales.

Le choix de nos ensembles complets d'équipements intelligents intègre des fonctions de détection IoT et de surveillance à distance, permettant une surveillance en temps réel de paramètres tels que la température, l'humidité et le courant. Cela garantit un fonctionnement stable et une alimentation électrique sûre.
