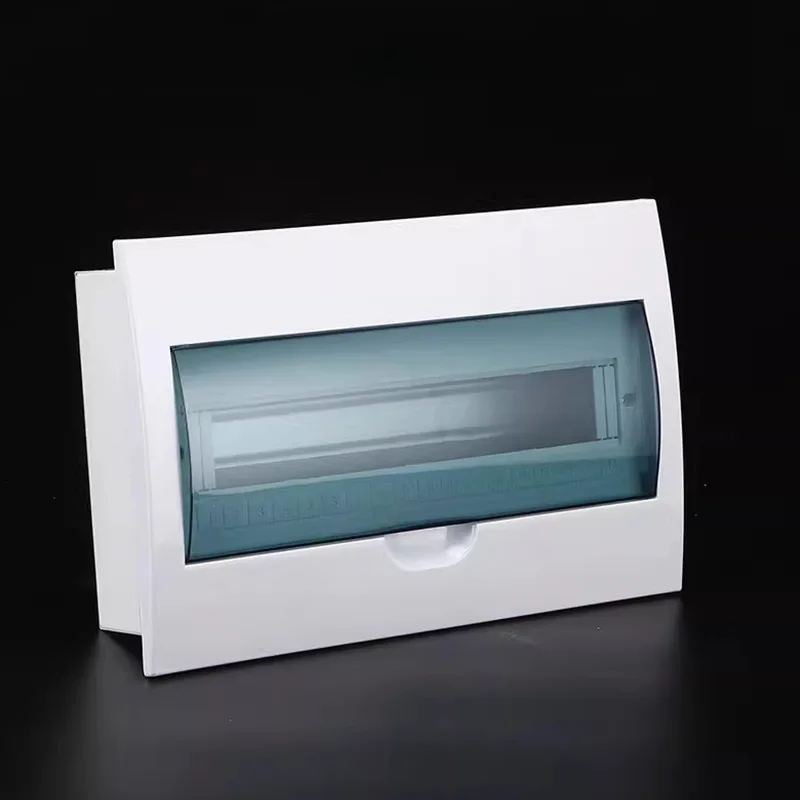

Boîtier de boîte de distribution multicircuit compact

Shangming est un fabricant professionnel de boîtiers de distribution compacts multicircuits, proposant des ventes directes en usine et fournissant des solutions personnalisées et un service après-vente complet. Ce produit convient aux environnements avec un espace d'installation limité, doté d'une taille compacte et d'une disposition de circuit interne haute densité, permettant une distribution d'énergie multicircuit sûre dans des zones confinées et éliminant le besoin de plusieurs boîtiers externes à circuit unique.

Avantages principaux

Si vous souhaitez une distribution d'énergie miniaturisée, modulaire et intelligente pour votre projet, les boîtiers de distribution multicircuits compacts sont plus adaptés que les boîtiers monocircuit traditionnels ou les grandes armoires de distribution.

1. Gain de place

Les boîtes de distribution compactes présentent une conception mince, avec une profondeur standard de seulement 70 à 100 mm, s'intégrant facilement dans des cloisons légères, des panneaux arrière de meubles, des boîtiers d'équipement ou des gaines électriques étroites, occupant un minimum d'espace.

Dans les espaces confinés, la haute densité de circuits, intégrant 8 à 24 disjoncteurs miniatures, permet d'économiser plus de 60 % d'espace d'installation par rapport à la distribution de plusieurs boîtiers à circuit unique.

Si nécessaire, nous pouvons personnaliser les configurations prenant en charge l'expansion parallèle, permettant des combinaisons horizontales pour former des unités de distribution de plus grande capacité.

2. Sécurité

Les boîtiers de boîtes de distribution de Shangming sont fabriqués en métal de haute qualité, avec des options en acier galvanisé ou en acier inoxydable 304, supprimant efficacement la propagation du feu.

Chaque circuit est équipé d'une protection indépendante contre les surcharges et les courts-circuits, garantissant une isolation précise des défauts.

Large couverture de protection IP :

Utilisation en intérieur : IP20–IP40, protège contre le contact des doigts et les corps étrangers solides.

Utilisation en extérieur ou en environnement humide : boîtier métallique IP54, résistant à la poussière et aux éclaboussures, adapté aux salles de bains, balcons, coffres d'équipement extérieur, etc.

3. Installation et entretien faciles

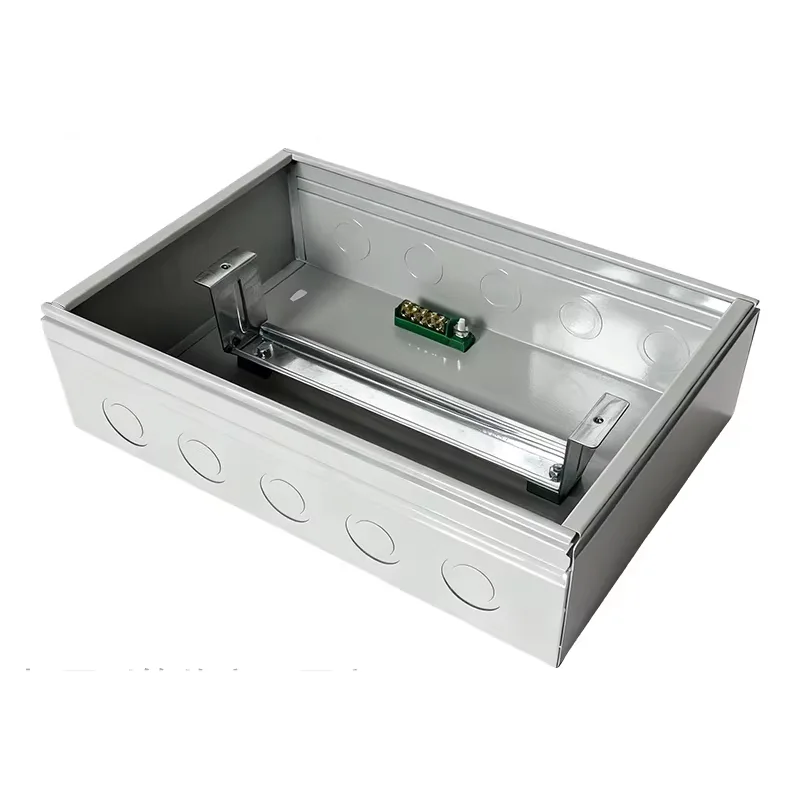

Le boîtier de distribution multicircuit compact est livré préinstallé avec des rails DIN standardisés. Nous utilisons des disjoncteurs de grandes marques (Schneider Electric, ABB, etc.) pour un montage direct, éliminant ainsi le besoin de perçage ou de vis.

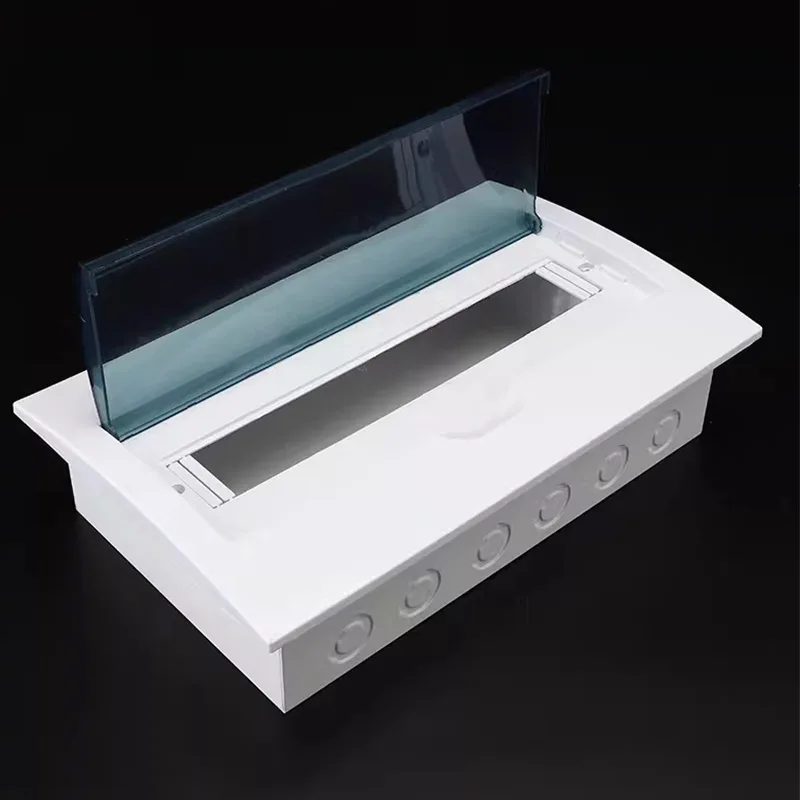

Des trous défonçables de Φ20/25 mm sont prévus en haut, en bas et à l'arrière pour une entrée et une sortie de câble multidirectionnelles, s'adaptant à différents chemins de câblage.

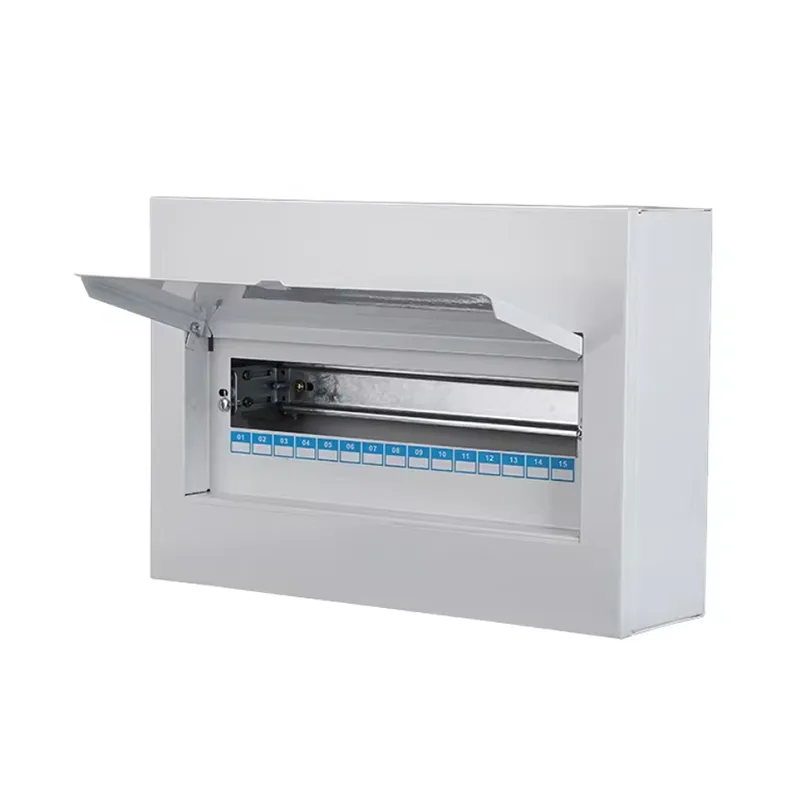

La porte utilise une conception à clipser ou à charnière, permettant une ouverture d'une seule main. Des zones d'étiquetage des circuits sont prévues à l'intérieur de la porte ou du panneau, supportant les annotations imprimées ou manuscrites.

4. Personnalisation complète disponible

Matériaux disponibles : Fer, tôle galvanisée, acier inoxydable 201, acier inoxydable 304.

Prise en charge de tailles non standard : nous proposons une personnalisation complète de la largeur, de la hauteur et de la profondeur pour correspondre aux ouvertures d'équipements spéciaux ou à l'épaisseur des murs du bâtiment.

Modules fonctionnels : Peuvent être préinstallés avec parasurtenseurs, compteurs intelligents, modules de télécommande, prises USB, etc.

Personnalisation de l'apparence : prend en charge la pulvérisation de couleurs RAL, la finition en acier inoxydable brossé et la sérigraphie du logo, s'intégrant aux styles de design d'intérieur haut de gamme.

Comment déterminer le nombre de circuits requis ?

Vous pourriez rencontrer cette question lors du processus de sélection. Shangming propose une méthode en trois étapes pour l'évaluation initiale.

1. Circuits divisés par domaine fonctionnel

Il s’agit de la méthode statistique la plus élémentaire. Une configuration moderne standard recommande généralement de séparer les appareils haute puissance des circuits électriques généraux :

● Circuits d'éclairage : Au moins 1 à 2 circuits sont recommandés, contrôlés par zone pour éviter un court-circuit dans une zone provoquant l'obscurité dans toute la maison.

● Prises générales : répartissez-les en fonction du nombre de pièces, généralement un circuit pour 3 à 5 pièces.

● Circuits dédiés haute puissance : ceci est crucial. Les climatiseurs, chauffe-eau, fours, lave-vaisselle, sécheuses, etc., d'une puissance ≥1,5kW, doivent chacun occuper un circuit indépendant.

● Cuisine et salle de bain : En raison de l'environnement humide et de la concentration des appareils, il est recommandé d'installer un circuit différentiel (RCD) séparé.

2. Calculer la largeur du module

Nous utilisons « Way » ou « Module » pour mesurer la capacité.

1 module = 18 mm (c'est-à-dire la largeur d'un disjoncteur unipolaire MCB).

RCCB/RCBO : occupe généralement 2 modules, soit 36 mm.

Interrupteur principal : occupe généralement 2 à 4 modules.

Formule de calcul : Total de modules requis = (Nombre d'interrupteurs unipolaires x 1) + (Nombre de disjoncteurs bipolaires/à courant résiduel x 2) + (Interrupteur principal x 2/4)

3. Principe de réservation de 20 %

Ne remplissez jamais complètement le boîtier de distribution ; laisser de la place pour une expansion future est une norme de l’industrie. Alors pourquoi laisser de la place ?

Expansion future : lors de l'ajout futur de systèmes de surveillance, de systèmes de maison intelligente ou de nouveaux appareils, vous n'aurez pas besoin de remplacer la boîte entière.

Espace de dissipation de la chaleur : dans un boîtier multicircuit compact, un espace réservé favorise la convection de l'air, réduisant ainsi le risque de déclenchement des disjoncteurs en raison d'une surchauffe.

Recommandation : Si vous calculez qu'il vous faut 10 circuits, choisissez un boîtier 12 circuits ; si vous calculez qu'il vous faut 18 circuits, choisissez un boîtier de 24 circuits.

Tableau de référence de scénario typique

Shangming Electric prend en charge votre sélection précise de modèle. Nous proposons :

Consultation gratuite sur l'aménagement des circuits : envoyez-nous votre liste d'équipements et nous vous recommanderons des modèles de boîtiers adaptés.

Plusieurs combinaisons modulaires : les tailles standard incluent 12, 18, 24 et 36 modules ; la personnalisation non standard est également prise en charge.

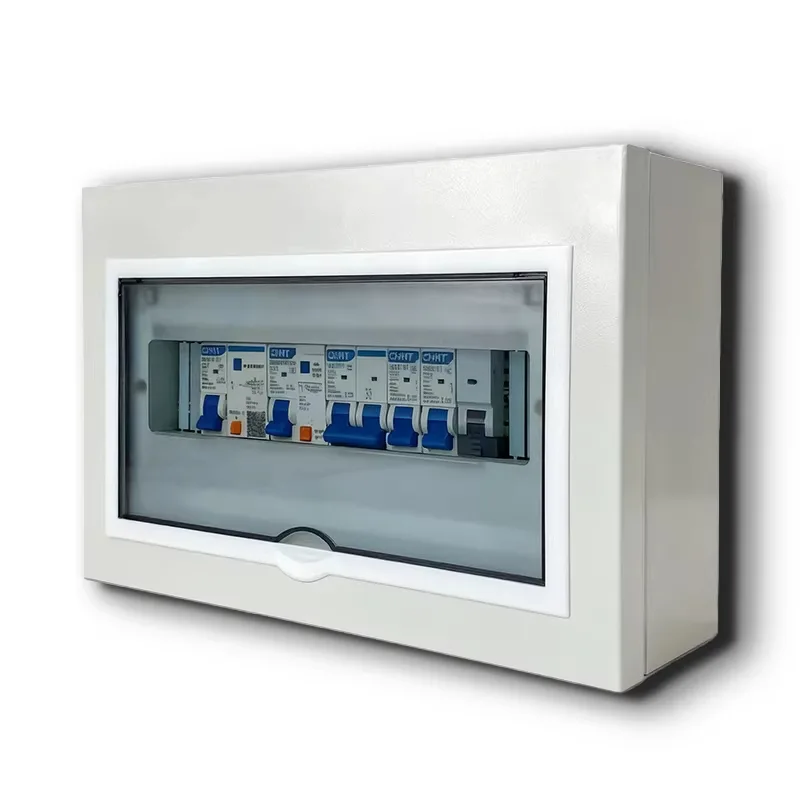

Option rail DIN préinstallé + disjoncteur : Pré-assemblé selon votre plan de circuit, prêt à l'emploi à votre arrivée.
