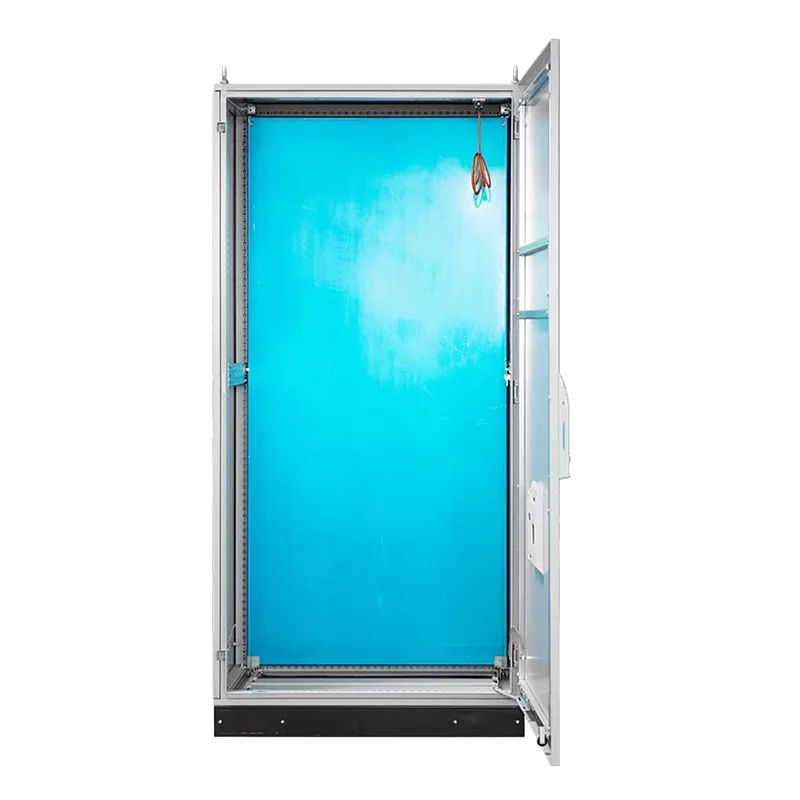

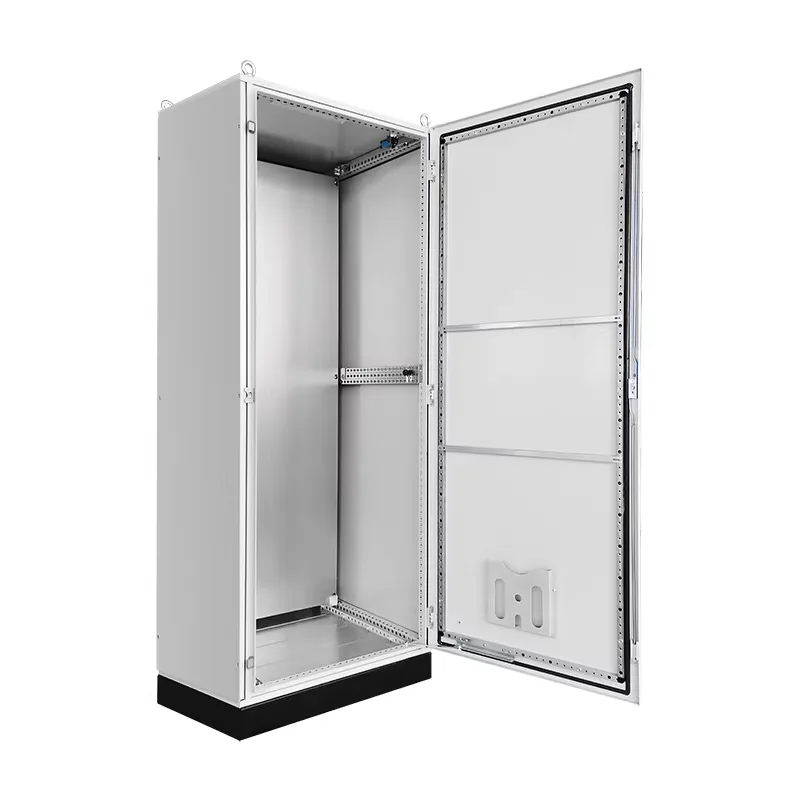

Armoire de distribution combinée PS

Shangming est un fabricant chinois d'armoires de distribution combinées PS, proposant des produits de haute qualité et hautes performances à des prix compétitifs. Cette armoire de distribution comporte un panneau de porte haut, à environ 25 mm du sol, permettant une ouverture douce et flexible. Le cadre principal est construit à partir d’une seule section soudée de profil neuf.

Qu'est-ce qu'une armoire de distribution combinée PS ?

Une armoire de distribution combinée PS n'est pas une armoire à fonction unique, mais une armoire de distribution basse tension modulaire qui intègre des circuits de distribution et de contrôle d'énergie ainsi que des circuits de signaux. Il peut être constitué d'une ou plusieurs armoires connectées en parallèle, offrant de multiples fonctions et de larges applications.

La structure principale de l'armoire de distribution utilise des profils spéciaux à neuf volets, améliorant la capacité de charge longitudinale et la résistance à la torsion. Les trous de montage espacés standard facilitent le positionnement flexible des poutres et des composants internes.

Si un assemblage d'armoires parallèles est requis, seules les armoires d'extrémité ont besoin de panneaux latéraux ; la partie centrale peut être complètement ouverte. Le capot supérieur, les panneaux de porte, le panneau arrière et la plaque inférieure sont tous des modules indépendants, permettant un remplacement individuel en cas de dommage.

Si votre projet nécessite une extension, vous pouvez choisir l'armoire de distribution modulaire PS de Shangming. Notre conception modulaire peut vous faire gagner 40 % du temps de montage sur site.

Principales fonctionnalités

Conception modulaire : l'armoire intègre des composants électriques et des éléments de contrôle haute et basse tension, permettant ainsi d'obtenir une puissance et un contrôle unifiés.

Standardisation : Basé sur les normes CEI 61439 / GB 7251, il adopte une structure modulaire standard, des rails universels et des tiroirs ou des cloisons fixes.

Haute intégration : il peut intégrer des interrupteurs principaux, des circuits de dérivation, des démarreurs de moteur, des compteurs intelligents, des modules de communication, des parasurtenseurs, etc.

Configuration : prend en charge les installations fixes, de type tiroir ou hybrides, simplifiant ainsi la maintenance et l'expansion futures.

Applications recommandées : situations nécessitant une gestion simultanée de la distribution d'énergie et du contrôle automatisé, telles que l'automatisation des bâtiments, les salles de pompes, les systèmes CVC et les postes de contrôle des lignes de production.

Paramètres techniques

Spécifications de commande

Armoire de distribution d'énergie standard vs. Armoire de distribution d'énergie combinée PS : quelles sont les différences ?

Quand est-il recommandé d’utiliser des armoires de distribution combinées PS ?

1. Systèmes nécessitant distribution d'énergie + contrôle automatique

Dans de tels cas, l'utilisation d'armoires de distribution ordinaires nécessiterait un boîtier de commande supplémentaire, ce qui entraînerait de nombreux câbles de commande passant entre les deux, ce qui est sujet aux erreurs et difficile à entretenir. Lors de la discussion des solutions avec vous, Shangming recommande également les armoires modulaires PS.

Applications courantes : salles de pompes à incendie/pompes à eau domestiques, systèmes CVC, stations de pompage des eaux usées.

2. Environnements limités en espace

Les salles de machines ou salles d'équipement plus petites, telles que les salles de pompes au sous-sol, les salles de machines d'ascenseur sur le toit et les petites sous-stations, ne peuvent pas accueillir plusieurs armoires indépendantes. Les armoires PS intègrent l’alimentation et le contrôle, économisant ainsi de l’espace.

3. Besoins de surveillance intelligente ou à distance

Les armoires PS peuvent être pré-intégrées avec des compteurs intelligents, des passerelles de communication et des modules d'E/S, évitant ainsi le besoin de modifications ultérieures.

4. Lignes de production automatisées de petite et moyenne taille ou support d'équipement

Les lignes de production comprennent les machines d'emballage, les lignes de convoyage, les équipements de nettoyage, etc. Chaque pièce d'équipement nécessite une distribution d'énergie indépendante et un contrôle de démarrage/arrêt/arrêt d'urgence/verrouillage. Les armoires PS permettent d'installer une armoire par machine, garantissant une standardisation élevée et facilitant la réplication de masse.

5. Exigences pour une construction efficace et une livraison rapide

En tant que fabricant professionnel, Shangming fournit des produits pré-intégrés et pré-testés en usine. L'installation sur site nécessite uniquement une connexion à l'alimentation électrique principale et aux lignes de signal, ce qui réduit le besoin d'opérations croisées entre les électriciens sur site et les ingénieurs en automatisation et raccourcit la période de construction.
