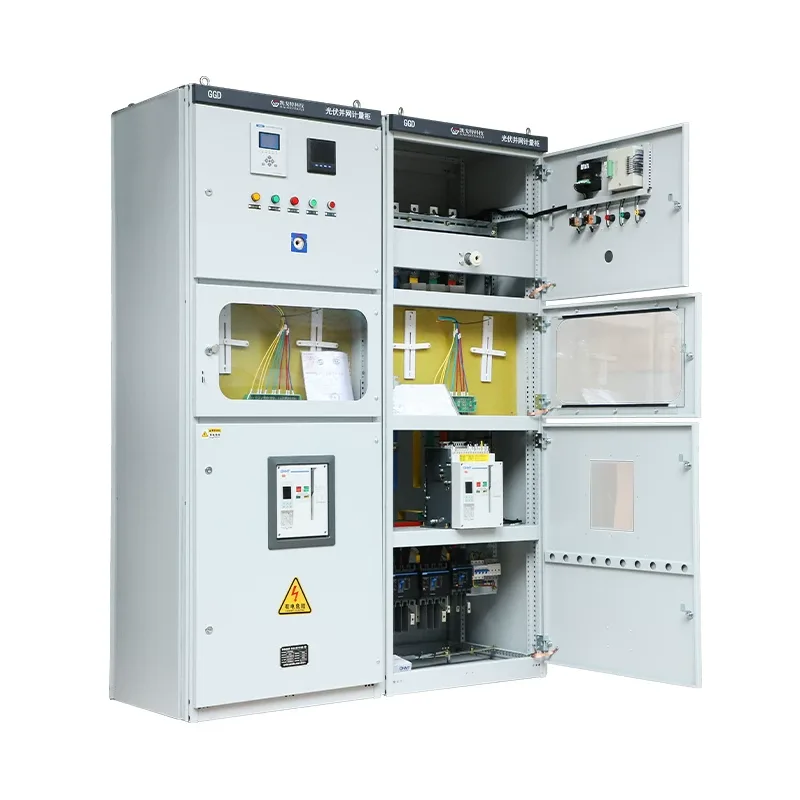

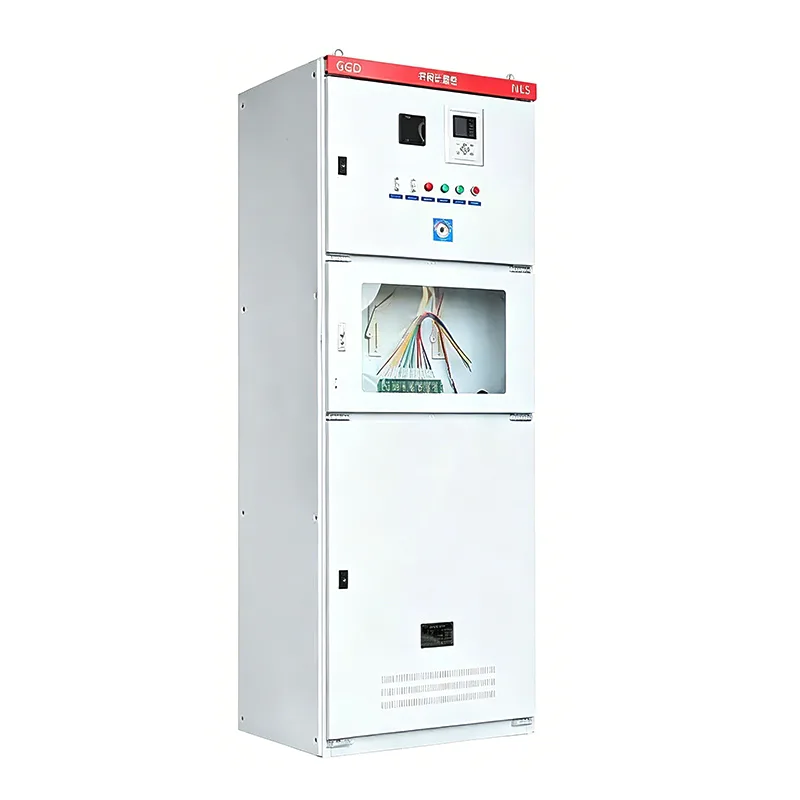

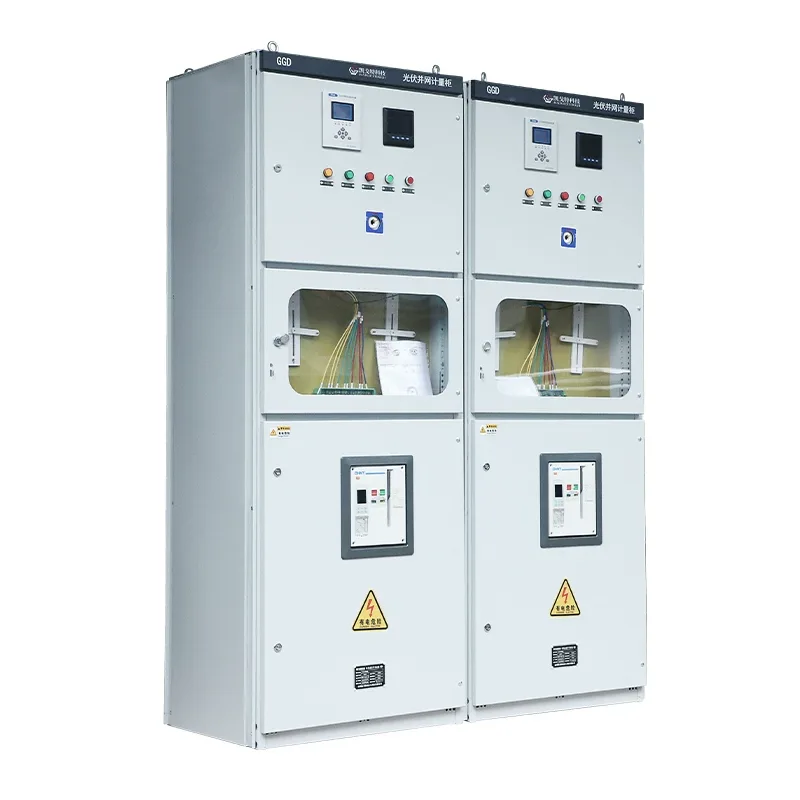

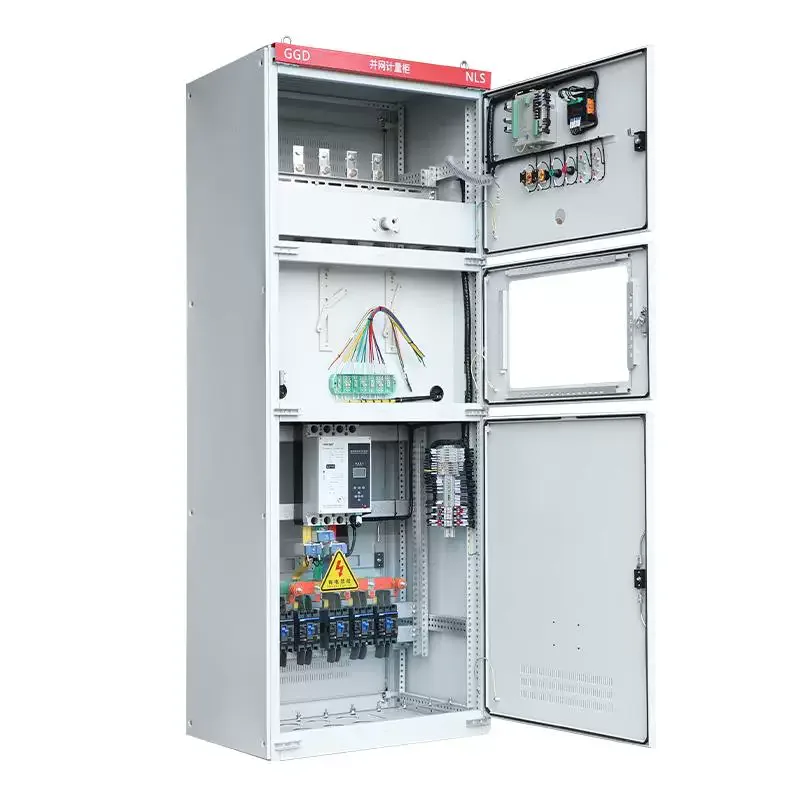

Armoire photovoltaïque connectée au réseau

Les armoires photovoltaïques connectées au réseau jouent un rôle crucial dans la protection, le comptage, l'isolation, l'anti-îlotage et l'échange de données. Ils sont conçus et fabriqués par le fabricant professionnel Shangming. Nous offrons une garantie et fournirons une documentation complète et une certification avec votre commande.

Quelles sont les fonctions d’une armoire photovoltaïque connectée au réseau ?

Collecte d'énergie : l'armoire connectée au réseau photovoltaïque collecte la puissance de sortie CA d'un ou plusieurs onduleurs de chaîne.

Isolation de sécurité : lorsque le réseau est en maintenance ou que le système photovoltaïque présente un dysfonctionnement, il déconnecte physiquement l'alimentation électrique via des disjoncteurs ou des sectionneurs, garantissant ainsi la sécurité du personnel et de l'équipement.

Fonctions de protection : l'armoire connectée au réseau photovoltaïque est protégée contre les surintensités, les surtensions, les sous-tensions et les anomalies de fréquence. Plus important encore, il est doté d'une protection anti-îlotage, déconnectant automatiquement le point de connexion au réseau lorsque le réseau principal ne parvient pas à empêcher la transmission de puissance inverse et un choc électrique potentiel pour le personnel de maintenance.

Comptage et surveillance : l'équipement dispose d'un compteur électrique intégré, généralement un compteur bidirectionnel, enregistrant à la fois l'électricité produite et consommée.

La différence entre une armoire photovoltaïque connectée au réseau et un boîtier de combinaison photovoltaïque

Précautions d'installation

Lors de l'installation d'une armoire photovoltaïque connectée au réseau, elle doit être installée le plus près possible du transformateur ou de l'armoire de distribution principale. Des câbles plus courts entraînent moins de chute de tension. Si le câble est trop long, la tension au point de connexion au réseau augmentera pendant la production d'électricité de pointe, déclenchant la protection contre les surtensions de l'onduleur et provoquant des déclenchements fréquents.

Pour les coffrets extérieurs raccordés au réseau, l’installation en plein soleil est strictement interdite. Des températures élevées peuvent provoquer un déclenchement thermique du disjoncteur, entraînant un déclenchement intempestif. Nous recommandons de choisir un emplacement sur le mur nord d'un bâtiment ou d'installer un parasol.

Veuillez vous assurer qu'au moins 800 mm à 1 000 mm d'espace de fonctionnement sont laissés devant l'armoire pour garantir que l'opérateur puisse actionner rapidement le sectionneur en cas d'urgence.

FAQ

Q : Pourquoi le disjoncteur de l'armoire connectée au réseau se déclenche-t-il de manière inattendue pendant la production d'électricité de pointe à midi ?

R : Causes à rechercher :

Surtension du réseau : C'est la cause la plus courante. La production d'énergie solaire est la plus forte à midi, et si la consommation électrique environnante est faible, la tension au point de connexion au réseau sera augmentée. Lorsque la tension dépasse la limite de protection définie par l'armoire connectée au réseau, l'armoire se déclenche automatiquement.

Déclenchement en température : Mauvaise dissipation de la chaleur dans l'armoire connectée au réseau. Un flux de courant élevé à midi entraîne une température interne de l'armoire trop élevée, entraînant un dysfonctionnement de la protection thermique du disjoncteur.

Réglage inapproprié : le courant de réglage du disjoncteur est trop proche du courant de sortie maximum de l'onduleur.

Solutions : Vérifiez les enregistrements de tension. Si la tension du réseau est trop élevée, contactez le bureau d'alimentation électrique pour baisser la prise du transformateur ou ajuster les paramètres de protection.

Q : Quelles sont les conséquences si le parasurtenseur de l'armoire connectée au réseau est défectueux et n'est pas remplacé ?

R : Cela n’affectera pas la production d’électricité à court terme, mais il perdra la protection contre la foudre. Les centrales solaires sont principalement situées sur des toits ouverts, où l'induction de la foudre est extrêmement fréquente. En cas de foudre induite, la haute tension peut pénétrer directement dans l'armoire connectée au réseau et pénétrer dans l'onduleur, provoquant la combustion de composants valant des centaines de milliers de yuans.

Nous recommandons que si la fenêtre d'état SPD devient rouge, elle doit être remplacée immédiatement.

Q : Une armoire de distribution basse tension ordinaire peut-elle être utilisée pour remplacer l’armoire dédiée connectée au réseau photovoltaïque ?

R : Non, il ne peut pas être directement remplacé. Les armoires de distribution classiques manquent de mesure bidirectionnelle, de logique de protection anti-îlotage et de fonctionnalité de déclenchement en cas de sous-tension.

Le bureau de l'alimentation électrique se concentrera sur l'inspection de ces composants spécifiques au photovoltaïque lors des tests d'acceptation. Si un remplacement forcé est effectué, le projet échouera.
