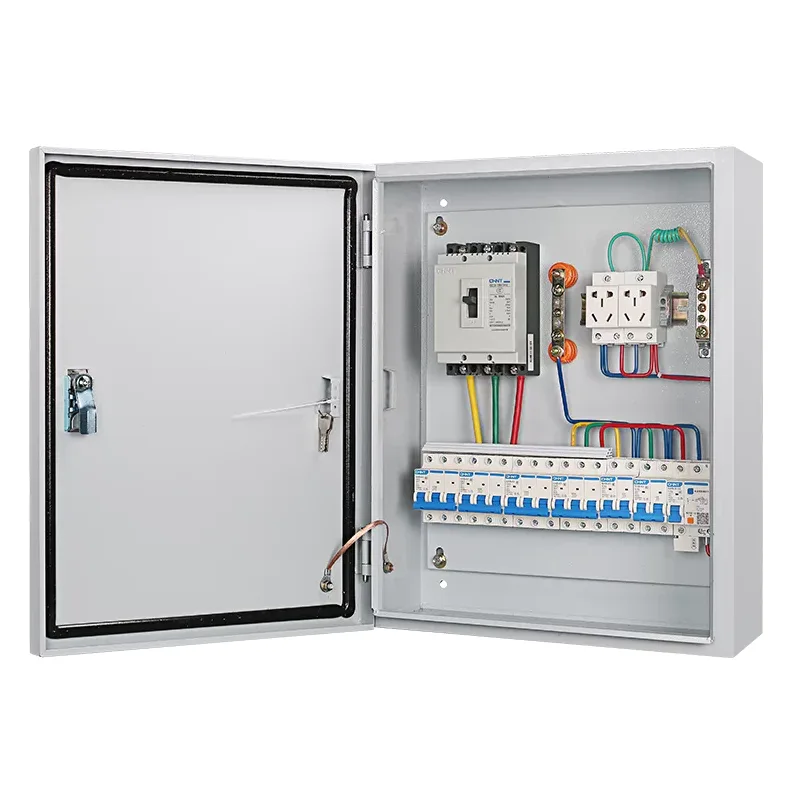

Boîte de distribution intégrée basse tension JXF

Les coffrets de distribution intégrés basse tension JXF sont fabriqués en tôle d'acier laminée à froid, pliée et soudée, avec un traitement de pulvérisation électrostatique de résine époxy sur la surface, ce qui les rend esthétiques et durables. C'est l'un des types de produits que Shangming, en tant que fabricant et fournisseur de boîtes de distribution, peut proposer aux clients nouveaux et existants. Nous disposons de capacités complètes de R&D et de personnalisation ; n'hésitez pas à nous faire part de vos besoins.

envoyer une demande

Description du produit

Le boîtier de distribution intégré basse tension JXF est un produit de haute qualité conçu et fabriqué par Shangming Factory. Il possède un indice de protection IP55, une base de montage interne pour l'installation de divers équipements électriques et une porte qui s'ouvre à plus de 110 degrés et tourne de manière flexible.

Caractéristiques structurelles

Matériau : les boîtes de distribution intégrées basse tension JXF sont fabriquées en tôle d'acier laminée à froid avec revêtement en poudre électrostatique, offrant une forte résistance à la corrosion et aux intempéries.

Indice de protection : IP40 ; IP54 peut être personnalisé pour répondre aux exigences de votre projet. Pour une haute protection, les bords du caisson sont équipés de bandes d'étanchéité, offrant une excellente résistance à la poussière et à l'eau.

Méthode d'installation : Nous prenons en charge des options d'installation flexibles, déterminées en fonction de vos besoins. Les installations murales, encastrées ou au sol sont prises en charge.

Disposition interne : le boîtier de distribution comporte une plaque de montage mobile, permettant aux composants d'être disposés librement selon le schéma de circuit.

Quelles sont les applications des boîtiers de distribution intégrés basse tension JXF ?

Les boîtiers de distribution intégrés basse tension JXF sont utilisés pour la distribution d'énergie des terminaux basse tension et des circuits de dérivation, répondant aux besoins d'éclairage, d'alimentation, de contrôle des équipements et d'alimentation extérieure.

1. Distribution d'énergie des terminaux

L'application de base la plus courante de JXF consiste à extraire l'énergie de l'armoire de distribution principale et à la distribuer à des zones ou à des équipements spécifiques.

Scénarios associés :

Distribution au sol : Dans les immeubles de bureaux ou les immeubles résidentiels, il sert de station de transfert d’énergie pour chaque étage.

Alimentation d'atelier : Responsable de l'alimentation électrique d'une machine spécifique dans un site industriel.

Alimentation temporaire : sur les chantiers de construction ou les lieux d'exposition, elle sert de point d'accès à l'électricité temporaire fiable.

2. Contrôle et démarrage du moteur

En raison de l'espace interne profond et de la disposition flexible des boîtiers JXF, ils sont idéaux pour accueillir des contacteurs et des relais thermiques.

Scénarios associés :

Contrôle de pompe à eau : Couramment utilisé pour le contrôle de commutation automatique/manuel des pompes à incendie et des pompes à eaux usées.

Démarrage de ventilateurs : Contrôle des systèmes de ventilation dans les installations industrielles ou les parkings souterrains.

Combinaison démarreur progressif/entraînement à fréquence variable : un petit démarreur progressif intégré ou un entraînement à fréquence variable permet un démarrage/arrêt du moteur et une régulation de vitesse en douceur.

3. Éclairage et contrôle du paysage

Contrôle des lampadaires extérieurs : fonctionne avec des interrupteurs horaires ou des capteurs photosensibles pour chronométrer automatiquement l'allumage des lampadaires sur les routes de la ville ou dans les parcs industriels.

Éclairage paysager : gère et protège l’alimentation électrique des systèmes d’éclairage extérieur et de fontaines des bâtiments.

Éclairage de secours : dans des situations d'urgence telles que des incendies, les lumières de secours sont activées de force par le système de protection incendie.

4. Lien entre la protection contre les incendies et la prévention des catastrophes

Boîte de ventilateur d'extraction de fumée : reçoit les signaux d'alarme incendie et active de force le ventilateur d'extraction de fumée.

Surveillance des bouches d'incendie : surveille la pression de l'eau ou l'état du système de protection incendie et fournit des informations en temps réel.

5. Contrôle intégré et intégration du système basse tension

PLC/Boîtier de contrôle : abrite en interne un contrôleur logique programmable pour le contrôle logique des lignes de production industrielles automatisées.

Convergence des communications : bien que le JXF soit un boîtier haute tension, il est également couramment utilisé pour installer des transmetteurs et des modules d'acquisition de données pour divers capteurs, permettant ainsi un contrôle numérique intégré.

Spécifications du produit

Nom	Caractéristiques	Largeur	Hauteur	Profondeur
Boite de base JXF	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Défauts courants et solutions

Phénomène de défaut

Raisons possibles

Solution

L'interrupteur principal s'est déclenché et ne peut pas être réinitialisé

- Court-circuit ou surcharge dans la ligne de départ

- Protection différentielle déclenchée

- Panne mécanique de l'interrupteur

①Déconnectez chaque ligne sortante une par une pour dépanner le circuit défectueux ;

②Appuyez sur le bouton « Réinitialiser » et essayez de fermer le circuit ;

③Si le circuit ne peut toujours pas être fermé, remplacez l'interrupteur principal.

Une ligne sortante n'est pas alimentée

- Le disjoncteur miniature s'est déclenché sur cette voie.

- Câblage desserré ou brûlé.

- Court-circuit côté utilisateur.

①Vérifiez si le MCB correspondant s'est déclenché ; le réinitialiser résoudra le problème.

②Une fois l'alimentation coupée, vérifiez si les bornes de câblage sont oxydées ou desserrées.

③Contactez l'utilisateur pour dépanner le câblage interne.

Déclenchement fréquent de la protection contre les courants de fuite

- Vieillissement de l'isolation des lignes

- Courant de fuite excessif provenant de plusieurs appareils

- Défaut dans le dispositif à courant résiduel (RCD) lui-même

①Mesurez la résistance d'isolement de chaque circuit à l'aide d'un mégohmmètre (elle doit être >0,5 MΩ) ;

②Mise sous tension par lots pour identifier les équipements présentant un courant de fuite élevé ;

③Remplacez le dispositif à courant résiduel (RCD) (le type A ou le type B est recommandé).

La compensation de puissance réactive ne fonctionne pas

- Contrôleur non allumé

- Condensateur endommagé

- Tension anormale

①Vérifiez l'alimentation du contrôleur et le transformateur de courant d'échantillonnage (CT) ;

②Mesurez la valeur de capacité avec un multimètre (si l'écart est > 10 %, il doit être remplacé) ;

③Attendez que la tension revienne à la normale avant la commutation automatique.

Relevés anormaux des compteurs électriques

- Polarité CT inversée

- Erreur de câblage du compteur

- Dysfonctionnement du compteur

①Vérifiez la borne CT du même nom (P1 face au jeu de barres) ;

②Recâblez selon les spécifications de mesure ;

③Contactez le bureau d'alimentation électrique pour vérifier ou remplacer le compteur.

Condensation/rouille à l'intérieur du boîtier

- Vieillissement de la bande d'étanchéité

- Absence de reniflard ou de chauffage

- Environnement à humidité élevée à long terme

①Remplacez la bande d'étanchéité de la porte ;

②Installez un déshumidificateur intelligent ou une plaque chauffante ;

③Nettoyez toute eau accumulée et appliquez de la peinture antirouille.

JXF Low-voltage Integrated Distribution Box
