Petit ensemble complet de boîtes de distribution d'énergie

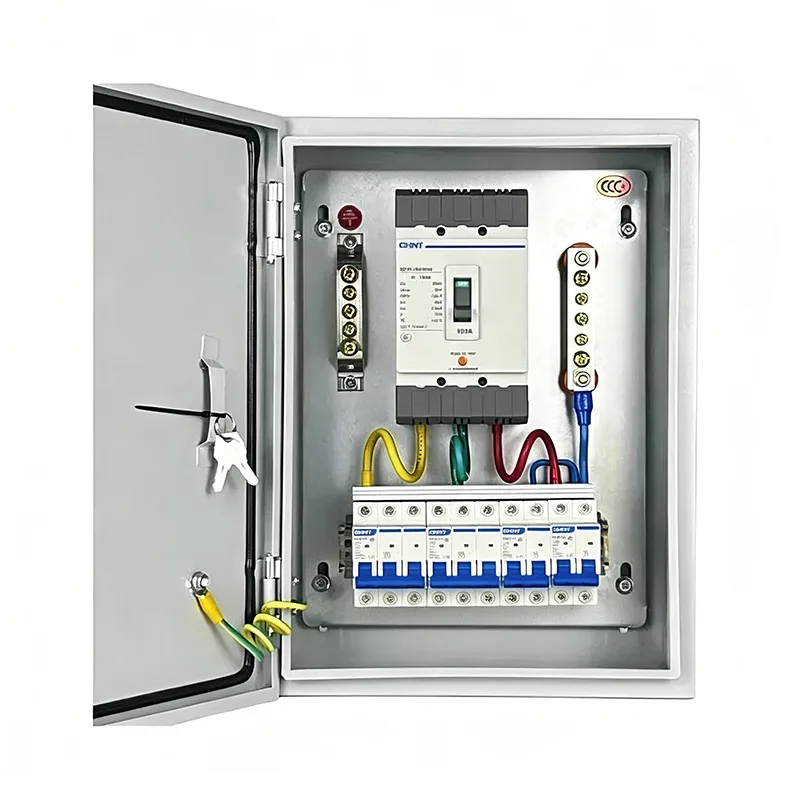

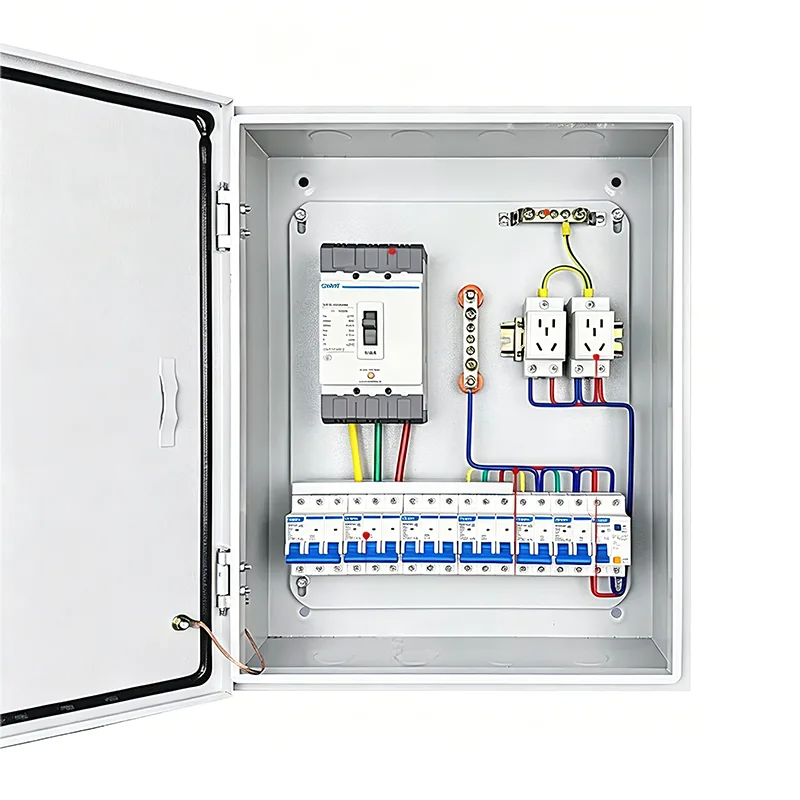

Le petit ensemble complet de boîtes de distribution d'énergie intègre divers composants électriques selon un schéma de circuit spécifique, installé dans une petite armoire métallique. Bien que petit, il s’agit d’une unité de système d’alimentation complète. Shangming est le fournisseur de ce produit et nous fournissons également divers autres types d'armoires et de boîtes de distribution.

Composition du produit

Le petit ensemble complet de boîtes de distribution d'énergie de Shangming présente une conception avancée et une qualité fiable. En termes de composants, cette série n'est pas simplement une collection de plusieurs boîtes de distribution, mais plutôt une collection d'unités modulaires scientifiquement configurées sur la base de la logique du système électrique, de la division fonctionnelle et de la coordination de l'installation.

1. Système de support de boîte

Cette partie est responsable de la protection physique de la box.

Coque : généralement constituée de tôles d'acier laminées à froid ou d'acier inoxydable.

Rails de montage : rails métalliques standard disposés horizontalement à l'intérieur du boîtier pour un montage rapide des disjoncteurs et autres composants.

Panneau : Equipé d'une porte ; une porte à fenêtre de visualisation personnalisable est disponible, exposant uniquement la poignée de commande du disjoncteur pour éviter tout contact accidentel avec des pièces sous tension.

2. Système de distribution primaire

Le système de distribution primaire gère la distribution d’énergie, assurant contrôle et protection.

Disjoncteur principal : interrupteur de commande principal pour l'ensemble du boîtier, utilisé en cas de panne de courant d'urgence ou de maintenance.

Disjoncteur miniature : Fournit une protection contre les surcharges et les courts-circuits pour chaque circuit de dérivation.

Dispositif à courant résiduel (RCD) : surveille les fuites de courant et coupe instantanément l'alimentation en cas de risque de choc électrique.

Parasurtenseur : absorbe la haute tension instantanée générée par la foudre ou les fluctuations du réseau électrique, protégeant ainsi les appareils électriques de précision en aval.

3. Système auxiliaire et de surveillance

Voyants lumineux : rouge pour le fonctionnement, vert pour l'arrêt, jaune pour le défaut, affichant l'état d'alimentation actuel.

Instrument de mesure : petit compteur d'énergie monté sur rail DIN pour surveiller la tension, le courant ou la consommation électrique.

Bornier : Pour une connexion soignée des câbles de charge externes, facilitant ainsi la maintenance future.

4. Connexions électriques et accessoires

Barre omnibus : barres omnibus en cuivre en forme de peigne ou de fourche, remplaçant les cavaliers en désordre, rendant les connexions entre les disjoncteurs plus compactes et réduisant la génération de chaleur.

Jeu de barres de mise à la terre et neutre : utilise des bandes de cuivre dédiées pour connecter de manière centrale les fils neutres et de terre de tous les circuits.

Faisceau de câbles interne : fils ignifuges répondant aux exigences de courant nominal, acheminés dans des chemins de câbles avec des marquages ​​de numéro de fil clairs.

Comment choisir le bon coffret de distribution complet ?

Avant de démarrer un projet, il est crucial d'identifier correctement la configuration complète du boîtier de distribution. Une sélection inappropriée peut entraîner une redondance fonctionnelle, des coûts inutiles, des difficultés d'installation ou une expansion future limitée.

Étape 1 : Définir les scénarios d'application et les caractéristiques de charge

Veuillez confirmer les questions suivantes :

1. Où sera-t-il utilisé ?

Atelier de séchage intérieur → IP40 suffit

Extérieur/salle des pompes/bord de mer → Nécessite IP54/IP65, matériau en acier inoxydable

2. Quel équipement alimentera-t-il ?

Éclairage/prises : monophasé, faible courant (≤32A)

Moteurs/machines à souder : triphasé, courant élevé (≥32A), nécessite des relais thermiques/contaminateurs

Appareils intelligents : nécessite 24 V CC, interface de communication

3. Un contrôle automatisé est-il requis ?

Démarrage/arrêt manuel → Boîtier d'alimentation de base

Logique automatique/surveillance à distance → Nécessite un boîtier PLC/HMI

Étape 2 : Calculer les paramètres électriques et déterminer la capacité

1. Estimation de la charge totale

Énumérez la puissance (kW) et la tension de fonctionnement de tous les équipements électriques. Si vous rencontrez des difficultés, l'équipe technique de Shangming peut vous aider à confirmer.

Calculez le courant total en considérant un facteur de simultanéité Kx = 0,7–0,9 ;

Exemple:

3 moteurs de 5,5 kW (380 V) → Courant d'un seul moteur ≈ 11 A, courant total ≈ 3 × 11 × 0,8 = 26,4 A ;

Éclairage 5kW (220V) → Courant ≈ 23A ;

Ligne principale entrante recommandée ≥63A.

2. Planification des circuits de dérivation

Chaque type de charge doit avoir un circuit indépendant pour éviter les interférences. Courant de circuit unique ≤ 80 % de la valeur nominale du disjoncteur.

Il est recommandé que les équipements importants aient un circuit séparé + UPS.

Étape 3 : Déterminer le nombre et la combinaison de boîtiers

Scénario simple : 1 coffret intégré

Scénario moyennement complexe : 2 à 3 enceintes

Exigences de complexité et de sécurité élevées : 3 à 6 enceintes

Étape 4 : Sélectionnez le niveau de protection et le matériau

Les produits de Shangming offrent des niveaux de protection allant de IP30 à IP66, et les matériaux comprennent de l'acier laminé à froid et de l'acier inoxydable.

Si vous avez des exigences en matière de sécurité et de renseignement et devez améliorer la commodité de la maintenance future en fonction de l'emplacement d'installation spécifique, veuillez communiquer avec nous. Shangming examinera la faisabilité et fournira un devis et des échantillons dans un délai de 1 à 2 jours ouvrables en fonction des dessins et des exigences techniques.

FAQ

Q : Pourquoi choisir un petit ensemble complet de boîtiers de distribution électrique au lieu d’une seule grande armoire ?

R : De petites boîtes de distribution complètes peuvent être combinées de manière flexible avec différents boîtiers fonctionnels en fonction des besoins réels. Certains câbles et composants sont pré-intégrés en usine, ce qui rend l'installation sur site plus simple et plus rapide, et adaptée aux espaces confinés ou irréguliers. Lors de la maintenance, le zonage fonctionnel est clairement défini, facilitant le dépannage et la réparation.

Q : Comment effectuer la maintenance et l’inspection quotidiennes ?

R : Vérifiez l'état de fonctionnement de tous les disjoncteurs et contacteurs tous les trimestres pour vous assurer qu'il n'y a pas de surchauffe ou de desserrage.

Nettoyez régulièrement la poussière accumulée à l’intérieur du boîtier, notamment le ventilateur de refroidissement et les filtres. Vérifiez les joints du cadre de porte pour déceler tout vieillissement ou fissuration et remplacez-les si nécessaire.

Enregistrez les résultats de l’inspection et les actions correctives après chaque maintenance pour la traçabilité.
