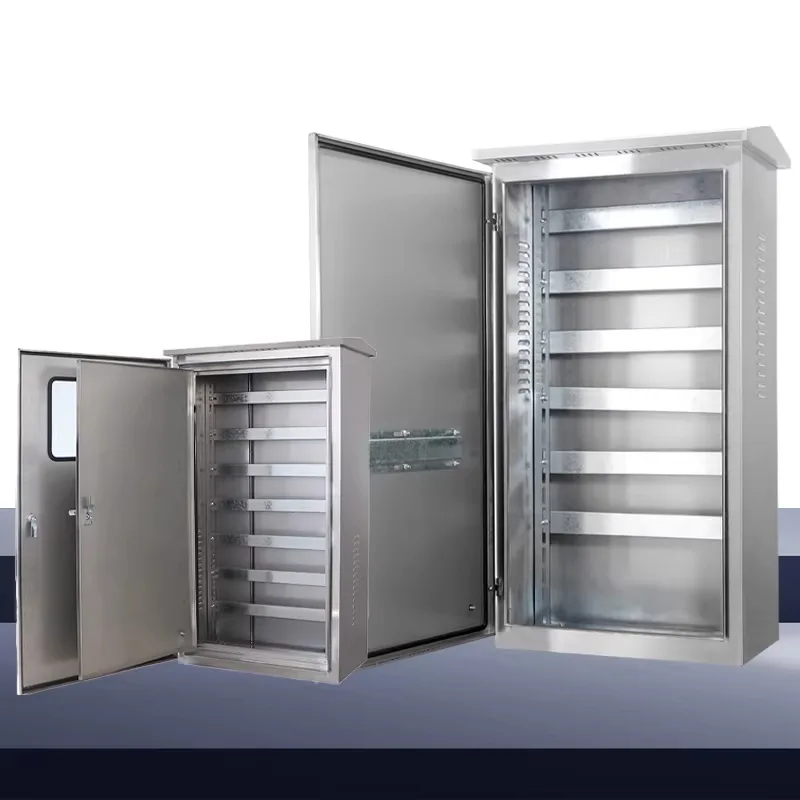

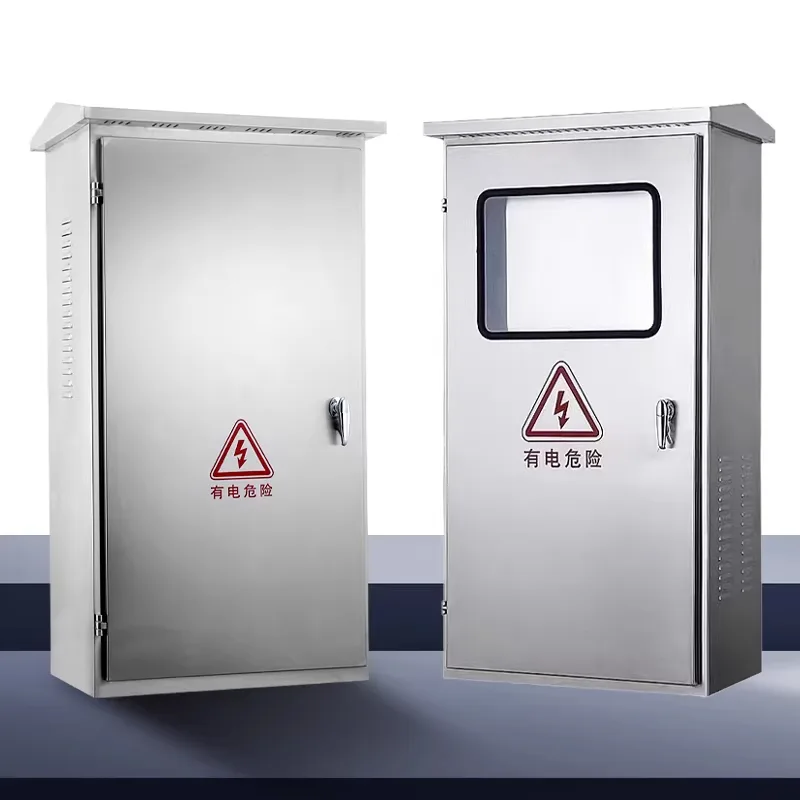

Armoire de distribution électrique résistante aux intempéries

Bienvenue pour acheter les armoires de distribution électrique résistantes aux intempéries conçues et fabriquées par Shangming Factory. Nous disposons d'un processus complet de fabrication et de test de produits, et la qualité de nos produits est garantie. Nous proposons des solutions rentables pour le fonctionnement sûr, continu et sans entretien des systèmes électriques extérieurs.

Caractéristiques du produit

1. Protection tous temps

Certification d'indice de protection : l'indice de protection global atteint IP65 (IP66 en option), offrant une résistance totale à la poussière et aux projections d'eau à haute pression.

Capuchon de pluie incliné : équipé d'un capuchon de pluie allongé sur le dessus de l'armoire, empêchant efficacement l'accumulation d'eau et de neige, et éloignant l'eau des interstices de porte.

2. Contrôle de la température et gestion de l'humidité

Conception anti-condensation : une valve de reniflard résistante à l'humidité de qualité industrielle en option maintient l'indice de protection tout en équilibrant la pression de l'air interne et externe, expulsant l'humidité de l'armoire et empêchant la corrosion électrochimique des composants électriques due à la condensation.

Solution de contrôle de température intégrée : l'armoire prend en charge l'installation d'un chauffage ou d'un ventilateur de refroidissement à température constante pour garantir un fonctionnement stable des composants électriques sous de fortes différences de température de -40 °C à +70 °C.

3. Résistance à la corrosion et aux UV

Série en acier inoxydable : fabriquée en acier inoxydable 304 ou 316 de première qualité, décapée et passivée, adaptée aux environnements côtiers à forte teneur en embruns salins et aux usines chimiques.

Série en acier galvanisé : utilisant un matériau de base galvanisé à chaud combiné à un revêtement en poudre de polyester de qualité extérieure, la peinture ne se décolore pas et ne se fissure pas sous un fort rayonnement UV, offrant une durée de vie résistante à la corrosion de plus de 15 ans.

4. Conception d'installation modulaire et pratique

Structure d'installation réglable : les poutres internes et les plaques de montage du boîtier de distribution présentent une conception multi-trous, permettant un ajustement flexible en fonction de la profondeur des composants, facilitant la disposition de grands disjoncteurs et systèmes de jeux de barres.

Base d'entrée de câble inférieure : équipée d'une base surélevée, elle facilite non seulement l'entrée de câble depuis le sol, mais empêche également efficacement les eaux souterraines de submerger l'entrée de câble inférieure.

Quels environnements nécessitent des armoires de distribution résistantes aux intempéries ?

Dans certains cas, l'installation d'armoires de distribution intérieures ordinaires peut facilement entraîner des courts-circuits, des fuites électriques ou même des incendies dus à la pénétration d'eau, à l'accumulation de poussière, à la corrosion ou aux changements de température. L'amélioration du niveau de protection est essentielle. Par conséquent, nous recommandons d’utiliser des armoires de distribution électrique résistantes aux intempéries dans les scénarios suivants :

1. Environnements d’exposition entièrement extérieurs

Scénarios typiques : boîtiers de commande d'éclairage public municipal, armoires de distribution de feux de circulation, boîtiers d'alimentation électrique pour autoroutes ETC, armoires électriques pour écrans publicitaires extérieurs, salles des machines d'ascenseurs sur le toit, unités de distribution d'onduleurs photovoltaïques/éoliens.

Risques : Exposition directe à la pluie, à la neige, à la grêle, aux forts rayonnements ultraviolets et aux variations diurnes importantes de température.

Exigences : indice de protection IP65 ou supérieur, acier inoxydable ou matériau de revêtement hautement résistant aux intempéries.

2. Emplacements très humides ou sujets à la condensation

Scénarios typiques : tunnels souterrains, salles de pompes, usines de traitement des eaux usées, salles d'équipement de piscine, serres, fermes aquacoles.

Risques : L'air de ces endroits est saturé d'humidité, ce qui rend les composants métalliques sujets à l'oxydation et réduit les performances d'isolation.

Exigences : IP54 minimum, IP65 recommandé. L'enceinte doit avoir une excellente étanchéité et une conception interne anti-condensation.

3. Environnements poussiéreux, sableux ou fibreux

Scénarios typiques : cimenteries, usines de transformation du bois, ateliers textiles, mines, infrastructures du désert.

Risques : Accumulation de poussière entraînant une mauvaise dissipation de la chaleur, une mauvaise adhérence des contacts et une défaillance de l'arc.

Exigences : IP5X (antipoussière) et supérieur. Les joints de porte et les ports d’entrée/sortie de câbles doivent être complètement scellés.

4. Zones côtières, chimiques ou fortement exposées à la corrosion par pulvérisation de sel

Scénarios typiques : ports, plates-formes offshore, projets d'énergie éolienne proche des côtes, stations de contrôle périphériques d'usines chimiques, ateliers de galvanoplastie.

Risques : Les environnements riches en ions chlorure accélèrent la corrosion des métaux ; Les plaques d'acier ordinaires revêtues de poudre ne peuvent pas résister à une utilisation à long terme et rouilleront.

Exigences : boîtier en acier inoxydable 304/316 + protection IP65 ; l'acier au carbone ordinaire est interdit.

5. Construction temporaire ou chantiers mobiles

Scénarios typiques : boîtes de distribution d'énergie à trois niveaux sur les chantiers de construction, armoires d'alimentation temporaires pour la construction ferroviaire/autoroute, distribution d'énergie de secours pour les expositions/événements.

Risques : Pas d'abri fixe, déplacements fréquents, environnement incontrôlable.

Exigences : IP54 ou supérieur + structure résistante aux chocs + conception poignée/roue, conforme aux réglementations temporaires de sécurité électrique.

Directives d'entretien

Même si nos armoires de distribution électrique résistantes aux intempéries offrent une haute qualité, des performances élevées et une durabilité élevée, un entretien approprié est toujours nécessaire pour prolonger leur durée de vie.

1. Inspection visuelle de routine : Des inspections mensuelles ou trimestrielles sont recommandées.

Inspection de l'apparence : Vérifiez l'armoire pour déceler des bosses, de la rouille, en particulier des soudures et des bords de porte. Vérifiez l'écaillage de la peinture.

État du joint de porte : vérifiez que les bandes d'étanchéité ne sont pas vieillies, fissurées, déformées ou détachées.

Fonction de verrouillage : testez la flexibilité et l'étanchéité des serrures de porte, empêchant toute ouverture non autorisée ou intrusion d'eau de pluie.

Entrée/Sortie de câble : Vérifiez que les presse-étoupes étanches sont serrés et que les câbles ne sont pas desserrés ou usés.

Remarque : Une inspection spéciale doit être effectuée immédiatement après la saison des pluies, un typhon ou une tempête de sable.

2. Entretien approfondi trimestriel : recommandé tous les 3 à 6 mois.

Nettoyage interne : Une fois l'alimentation coupée, ouvrez la porte de l'armoire et utilisez de l'air comprimé sec (≤0,3 MPa) pour éliminer la poussière des rails, des borniers et des surfaces des composants. N'utilisez pas de chiffon humide ou d'eau pour laver.

Contrôle du serrage : utilisez un tournevis dynamométrique pour serrer les bornes du circuit principal, les bornes de mise à la terre et les fixations du rail DIN afin d'éviter un mauvais contact dû aux vibrations.

État des composants : Observez le disjoncteur pour déceler une surchauffe, une décoloration ou des odeurs inhabituelles. Testez le dispositif à courant résiduel (RCD) pour un fonctionnement sensible.

Ouvertures de drainage/ventilation (si personnalisées) : nettoyez les blocages des persiennes ou des filtres pour assurer une bonne dissipation de la chaleur.

3. Inspection complète annuelle : au moins une fois par an ; ne négligez pas.

Vérification des performances d'étanchéité : vérifiez l'élasticité de toutes les bandes d'étanchéité. Remplacez immédiatement si le durcissement augmente ou si des fissures apparaissent.

Un simple test de pulvérisation peut être effectué sur les armoires IP65 pour observer si de l'eau pénètre dans la paroi intérieure.

Protection contre la corrosion :

Armoires en acier galvanisé ou en acier au carbone : Appliquer de la peinture antirouille sur les zones rayées ;

Armoires en acier inoxydable : éliminez les taches de sel ou la saleté avec un détergent neutre pour éviter la corrosion par les ions chlorure.

Test de continuité de mise à la terre : utilisez un testeur de résistance de mise à la terre pour garantir que la résistance entre l'armoire et le système de mise à la terre est ≤ 0,1 Ω.

Tests fonctionnels : simulez le démarrage et l'arrêt de la charge pour vérifier l'exactitude de la logique de contrôle et des actions de protection dans chaque circuit.

Actions interdites :

N'ouvrez pas la porte du boîtier pour le nettoyage ou le réglage lorsque le circuit est sous tension.

N'utilisez pas d'acides forts, d'alcalis forts ou de solvants organiques pour essuyer le boîtier, car cela endommagerait le revêtement et les bandes d'étanchéité.

N'agrandissez pas les trous et ne modifiez pas la structure de l'enceinte sans autorisation.

N'ignorez pas la rouille mineure ou les bandes d'étanchéité vieillissantes.
