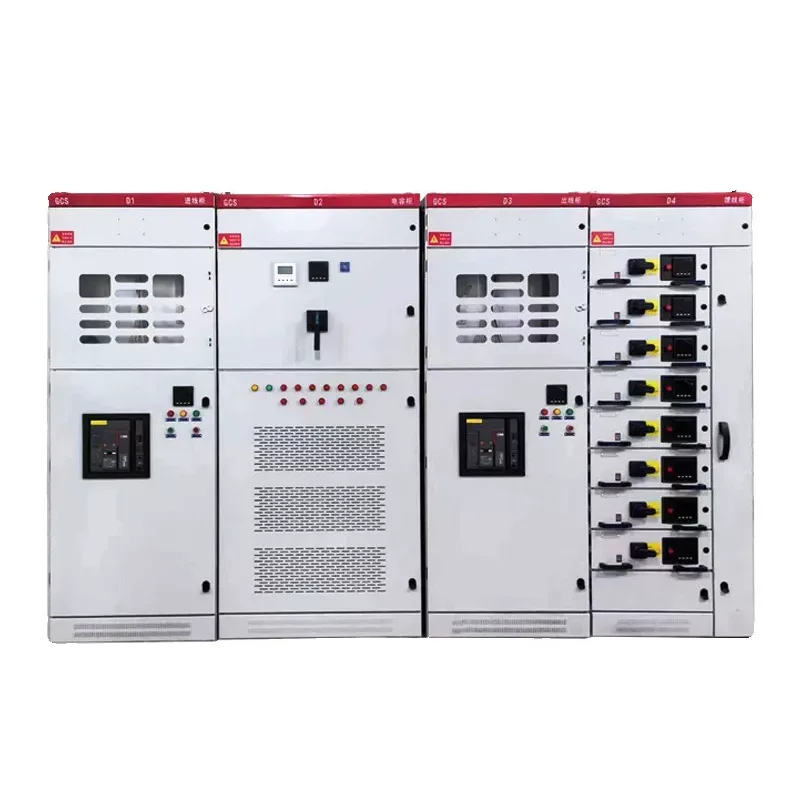

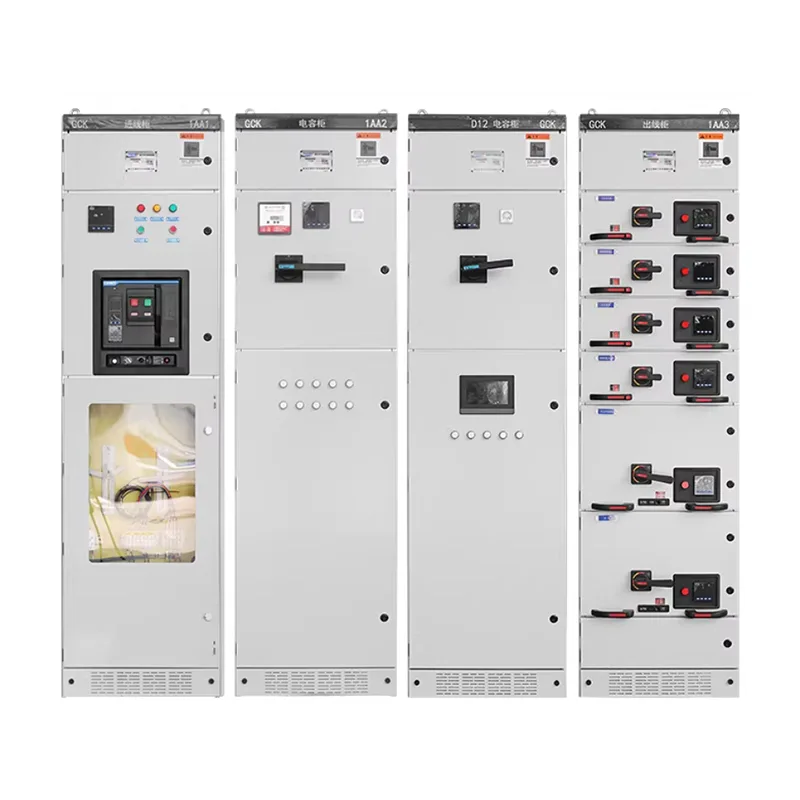

Appareillage de commutation débrochable basse tension GCS

L'appareillage de commutation débrochable basse tension GCS a une structure simplifiée, une bonne compatibilité des composants et est 20 à 35 % moins cher que le MNS, ce qui le rend adapté aux projets sensibles au budget. Si vous souhaitez choisir ce produit et commencer à élaborer un plan de projet, n'hésitez pas à contacter Shangming, un fournisseur fiable de Yueqing, Wenzhou, Chine.

Caractéristiques du produit

L'appareillage de commutation débrochable basse tension GCS combine la haute fiabilité du MNS avec la facilité d'utilisation du GGD, ce qui le rend idéal pour les systèmes de distribution d'énergie basse tension comportant de nombreux circuits, une maintenance fréquente et une concentration sur le contrôle des coûts globaux.

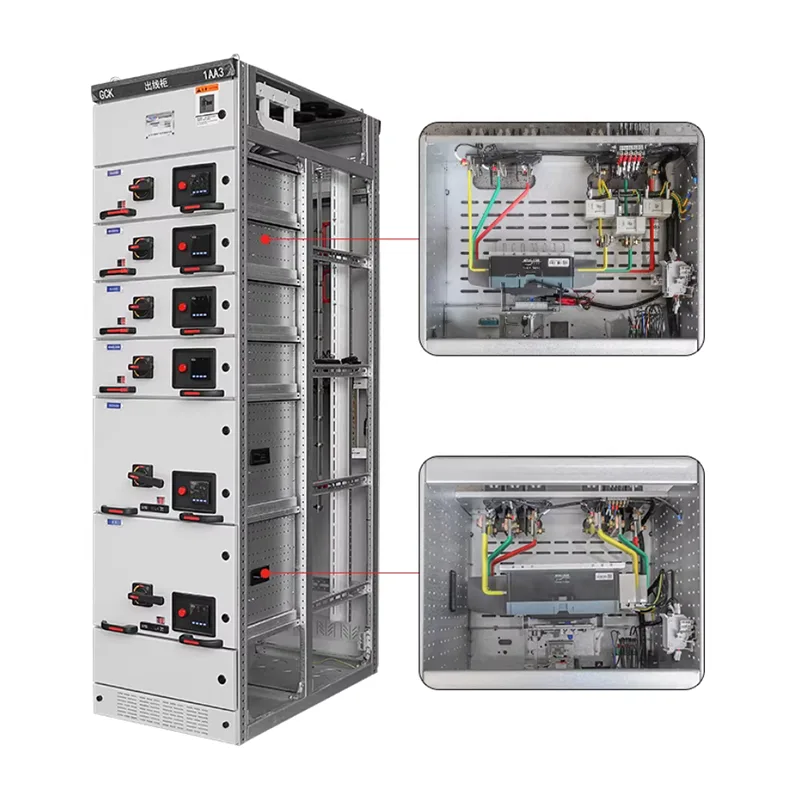

1. Structure modulaire amovible

Les unités fonctionnelles GCS adoptent une conception standard de type tiroir, permettant une insertion et un retrait rapides. En cas de panne ou de maintenance d'un seul circuit, l'unité peut être retirée indépendamment sans affecter le fonctionnement des autres circuits, réduisant ainsi le temps de coupure de courant et les coûts de maintenance.

La conception modulaire de l'appareillage offre une grande polyvalence, facilitant ainsi une expansion ou un remplacement futur.

2. Niveau de sécurité élevé

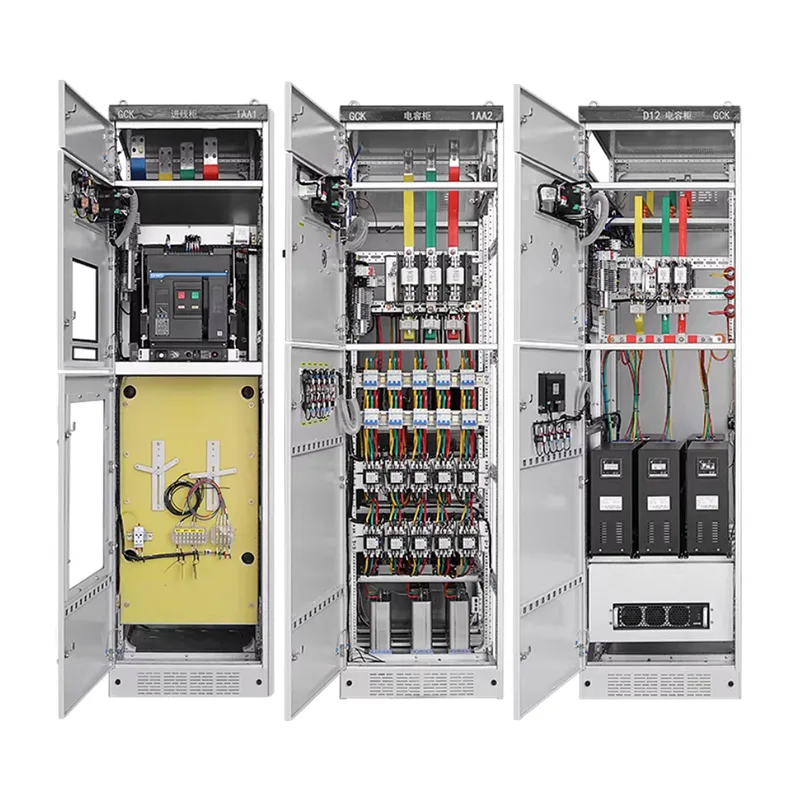

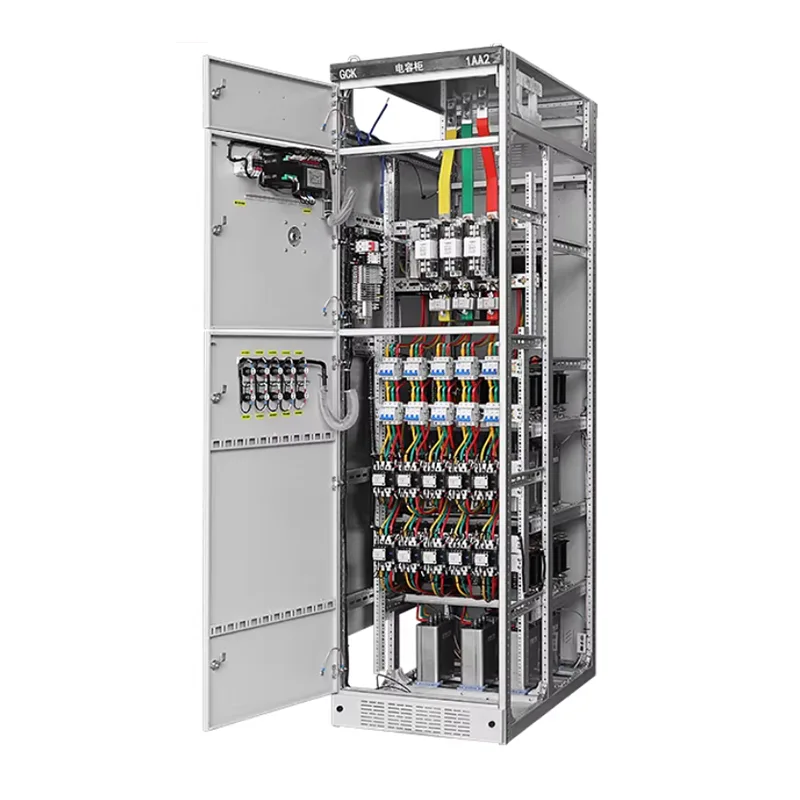

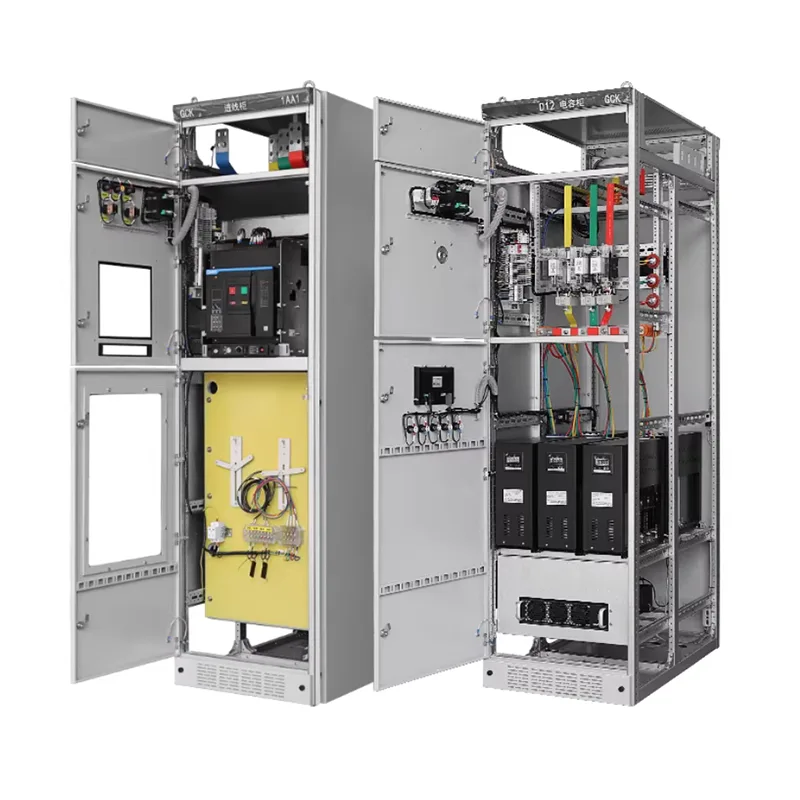

L'armoire GCS est divisée en interne en : un compartiment jeu de barres, un compartiment unités fonctionnelles et un compartiment câbles. Ces zones fonctionnelles sont efficacement isolées pour empêcher la propagation des défauts.

Nous prenons en charge des options pour des niveaux de protection plus élevés, qui peuvent être personnalisés en fonction des conditions de fonctionnement réelles.

Les fonctions de sécurité améliorent la sécurité et la stabilité opérationnelles, répondant aux exigences de puissance des projets industriels et de travaux publics.

3. Entretien et fonctionnement pratiques

L'unité à tiroirs comporte des positions de test, de fonctionnement et de déconnexion, permettant l'inspection et le remplacement même dans des conditions de mise hors tension ou partiellement sous tension. Le câblage et l'espace de fonctionnement sont conçus de manière rationnelle, ce qui le rend convivial pour le personnel de maintenance et adapté aux systèmes nécessitant une maintenance fréquente, tels que les scénarios MCC.

4. Large applicabilité

L'armoire GCS peut être utilisée comme armoire de distribution, armoire d'alimentation, centre de contrôle moteur (MCC), etc., prenant en charge diverses combinaisons de composants électriques et s'adaptant aux différentes exigences de capacité et de quantité de circuits. Un seul système peut couvrir plusieurs besoins d’applications.

5. Rentabilité élevée

Comparé aux armoires débrochables MNS, le GCS a une structure plus simple et des coûts plus contrôlables.

Par rapport aux appareillages fixes, il offre des avantages significatifs en termes de sécurité et de maintenabilité, ce qui le rend particulièrement adapté aux projets de moyenne à grande échelle ou aux projets sensibles au budget, en atteignant un équilibre entre performances et coûts.

Comment entretenir un appareillage de commutation débrochable basse tension GCS ?

Pour prolonger sa durée de vie, prévenir les dysfonctionnements et garantir une alimentation électrique continue, un entretien adéquat est crucial. Shangming fournit une documentation complète et propose quelques suggestions.

I. Inspection quotidienne

1. Vérification des indicateurs de fonctionnement : les voyants du panneau de tiroir ne doivent pas clignoter anormalement ; Le courant de l'ampèremètre doit être équilibré.

2. Contrôle de l'augmentation de la température : utilisez un thermomètre infrarouge portatif pour mesurer l'augmentation de la température du connecteur du jeu de barres principal, des connecteurs primaires du tiroir et des bornes d'entrée/sortie du disjoncteur. ≤40K (≤80℃ à température ambiante +40℃).

3. Vérification des odeurs et des sons anormaux : Vérifiez les odeurs de brûlé, les bruits de décharge ou les bourdonnements.

4. Vérification du joint de porte et du nettoyage : les joints de porte de l'armoire sont-ils vieillis ? Y a-t-il une accumulation de poussière interne ?

5. Vérification de la position des tiroirs : Tous les tiroirs sont-ils dans leurs positions connectées ? Sont-ils lâches ?

II. Entretien périodique

Étape 1 : Préparation de la mise hors tension. Confirmez que l'alimentation électrique en amont est déconnectée et testez la tension.

Étape 2 : Déplacez le tiroir nécessitant un entretien en position ouverte et retirez-le complètement. Notez que les fiches principales se déconnecteront automatiquement ; les bouchons secondaires peuvent être retirés manuellement.

Étape 3 : Entretien du bloc-tiroirs. Différents composants nécessitent différentes procédures de maintenance, notamment le nettoyage et les tests.

Étape 4 : Maintenance interne de l'armoire

Jeu de barres principal : Vérifiez les boulons desserrés.

Barre omnibus de dérivation verticale : nettoyez la poussière accumulée et vérifiez les gaines isolantes endommagées.

Compartiment des câbles : organisez les câbles et vérifiez la surchauffe ou la décoloration des extrémités des câbles.

Système de mise à la terre : Mesurez la résistance de mise à la terre entre le jeu de barres PE et l'armoire (doit être ≤0,1Ω).

Étape 5 : Test fonctionnel

Repoussez le tiroir en position de connexion. Après la mise sous tension, testez le circuit de commande en position de test. Exécutez un test à vide pendant 10 minutes pour confirmer qu'il n'y a aucune anomalie.

Précautions d'entretien clés

1. Ne branchez ou ne débranchez jamais les modules principaux lorsqu'ils sont sous tension.

Les modules primaires transportent un courant élevé dans le circuit principal et doivent être utilisés uniquement une fois le tiroir en position ouverte et le système hors tension.

Sinon, cela pourrait provoquer un arc électrique, entraînant des blessures corporelles ou des dommages matériels.

2. Ne mélangez pas des tiroirs de tailles différentes.

Les tiroirs GCS sont conçus en tailles 1/2, 1, 2 et 3 unités, avec des hauteurs correspondant strictement aux positions des modules principaux.

Une installation incorrecte entraînera un désalignement du module, un mauvais contact et une surchauffe.

3. Vérifiez régulièrement le verrouillage à cinq épreuves.

Test : Le disjoncteur étant fermé, peut-on retirer le tiroir ? Cela ne devrait pas être le cas.

Si le verrouillage échoue, arrêtez immédiatement l'utilisation et réparez-le pour éviter un mauvais fonctionnement.

4. Renforcez les mesures anti-condensation dans les environnements humides.

Si votre projet est situé en saison des pluies ou dans une usine d'eau, vérifiez mensuellement le fonctionnement du chauffe-eau.

Lors de la confirmation de la solution, vous pouvez choisir d'installer un contrôleur de condensation intelligent pour un démarrage/arrêt automatique.

FAQ

Q : Lors de la personnalisation d'une armoire de distribution, comment puis-je choisir entre un type fixe (GGD) ou un type débrochable (GCS/MNS) ?

R : GGD convient dans les cas suivants : Budget limité, charge unique, allocation pour maintenance en cas de panne de courant ou environnement difficile ; le câblage fixe est plus fiable dans ces cas.

GCS/MNS convient lorsque : Les lignes de production principales subissent des pertes de courant importantes, de nombreux circuits avec un espace limité, nécessitent une maintenance rapide en ligne et donnent la priorité à une automatisation et une intelligence élevées.

Q : Comment l’altitude affecte-t-elle la personnalisation de l’appareillage ?

R : À des altitudes supérieures à 1 000 mètres, la rareté de l’air réduit la dissipation thermique et la capacité d’isolation.

Vous devez nous informer lors de la personnalisation si vous avez besoin d'entrefers accrus, d'isolateurs de qualité supérieure ou d'un déclassement lors de la sélection.

Q : Pourquoi les tiroirs des appareillages débrochables basse tension GCS sont-ils parfois difficiles à retirer ou à insérer ?

R : Déformation du rail de guidage : Cela peut être dû à une fondation inégale lors de l'installation, provoquant une déformation de l'armoire.

Verrouillage : Vérifiez si le disjoncteur est complètement en position ouverte. Pour des raisons de sécurité, le verrouillage mécanique verrouille le tiroir lorsque le disjoncteur est activé.

Défaut de lubrification : Un manque d’entretien sur une longue période peut provoquer une raideur du mécanisme mécanique. Ne poussez pas ou ne tirez pas avec force sur le tiroir ; retirez tout corps étranger et appliquez une quantité appropriée de lubrifiant.
