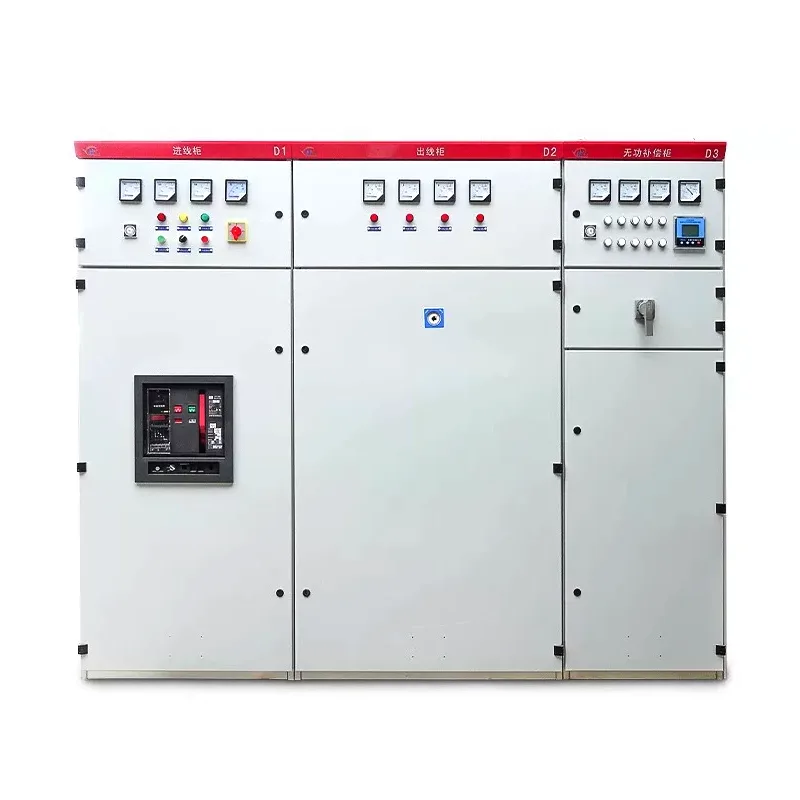

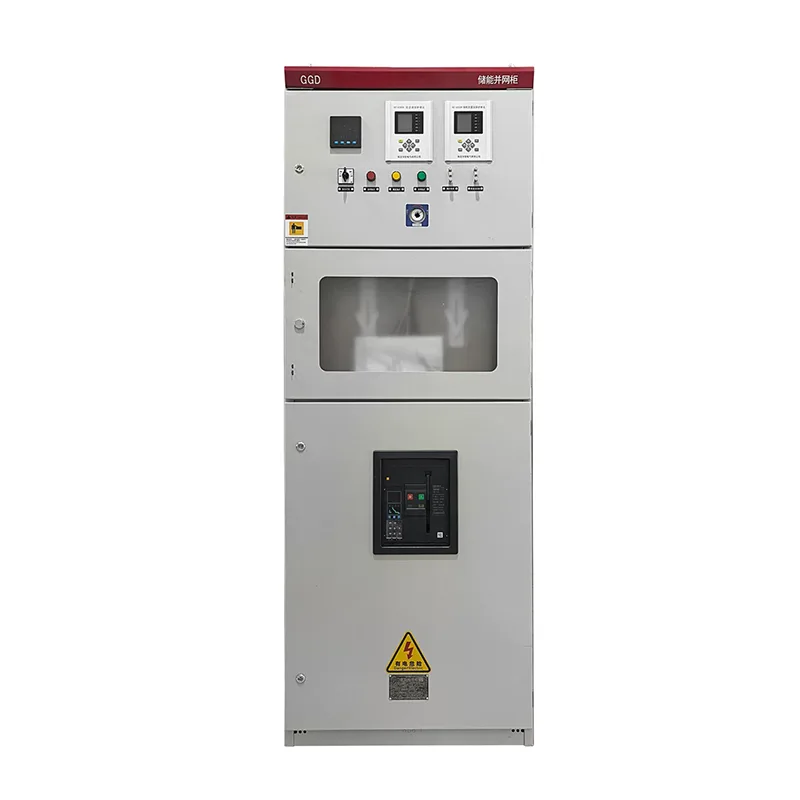

Appareillage de commutation basse tension CA GGD

L'appareillage basse tension AC GGD est une unité de distribution d'énergie complète basse tension largement utilisée. Il offre une fiabilité élevée, une facilité d'installation et de maintenance et un prix compétitif, vous aidant à réduire les coûts. Choisissez Shangming comme fournisseur en toute confiance et recevez un service à guichet unique sans souci.

Qu'est-ce que l'appareillage de commutation basse tension AC GGD ?

L'appareillage de commutation basse tension CA GGD est un appareillage de distribution CA basse tension mature et largement utilisé, souvent utilisé comme équipement de distribution d'énergie principal ou de sous-distribution dans les systèmes de distribution d'énergie. C'est également un produit que Shangming peut fournir en gros.

GGD est un modèle d'appareillage basse tension courant et mature. « Basse tension » indique que ce produit est utilisé pour la distribution d'énergie basse tension telle que AC 380 V/400 V. Il intègre des disjoncteurs, des jeux de barres, des composants de protection et de contrôle pour garantir le fonctionnement sûr et stable du système de distribution d'énergie.

Caractéristiques techniques

Structure de l'armoire : L'appareillage basse tension AC GGD adopte une conception d'armoire à usage général, assemblée à l'aide de sections en acier formées à froid par soudage partiel. Il en résulte une armoire avec une rigidité et une capacité de charge élevées.

Conception modulaire : les composants du cadre d'armoire et les accessoires spécialisés sont fournis par un sous-centre en sections d'acier, garantissant une haute précision et qualité de l'armoire.

Système de dissipation de la chaleur : l'armoire comporte un nombre variable de trous de ventilation en haut et en bas. Lorsque les composants électriques à l'intérieur génèrent de la chaleur, l'air chaud monte et est évacué par les fentes supérieures, tandis que l'air frais est reconstitué par les fentes inférieures, formant ainsi un flux d'air naturel.

Indice de protection : la configuration standard est généralement IP30. IP40 peut être personnalisé pour répondre aux exigences environnementales. Veuillez contacter Shangming pour plus de détails ; notre équipe technique effectuera une analyse de pré-personnalisation.

Pourquoi choisir l'appareillage de commutation basse tension AC GGD ?

Économie : Comparé à l'appareillage débrochable, l'appareillage basse tension AC GGD a une structure plus simple, éliminant les mécanismes complexes de verrouillage des tiroirs et les connecteurs coûteux, ce qui entraîne un coût inférieur de 30 à 50 %. De plus, ses composants sont très polyvalents et les pièces de rechange sont facilement disponibles.

Fonctionnement et maintenance intuitifs : la structure fixe de GGD rend tous les points de connexion et le câblage facilement visibles, facilitant ainsi les inspections. Par rapport aux risques potentiels de mauvais contact des connecteurs ou d'arc dans les appareillages de commutation à tiroir, les connexions fixes par boulons offrent une plus grande fiabilité sur un fonctionnement à long terme.

Capacité de coupure élevée : courant de coupure de court-circuit nominal jusqu'à 50 kA.

Bonne stabilité dynamique et thermique : cet appareillage peut résister aux contraintes mécaniques et aux chocs thermiques générés par les courants de court-circuit.

Scénarios d'application

La rentabilité élevée et la technologie mature des appareillages basse tension AC GGD sont les raisons pour lesquelles de nombreux clients les choisissent. Les projets avec lesquels nous avons coopéré le plus fréquemment comprennent :

Sous-stations et centrales électriques : GGD peut être utilisé pour la conversion de puissance dans les systèmes électriques AC 50 Hz avec une tension de fonctionnement nominale de 380 V.

Entreprises industrielles : responsables du contrôle, de la distribution d’énergie et de l’éclairage des gros moteurs.

Bâtiments : Principales salles de distribution dans les complexes commerciaux et les zones résidentielles.

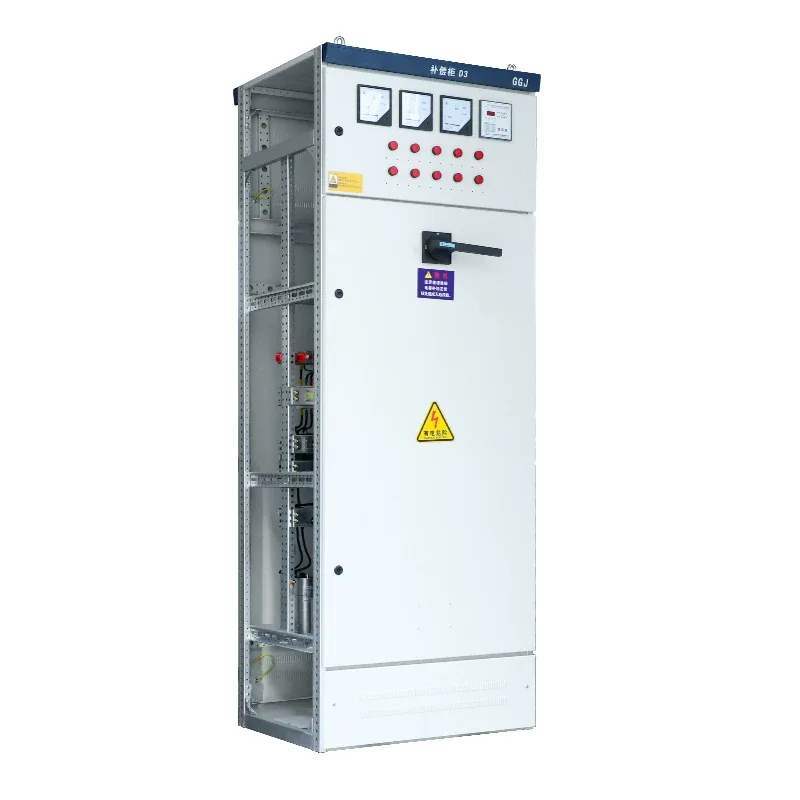

Compensation de condensateur : Couramment utilisée pour la compensation de puissance réactive dans les systèmes électriques, c'est-à-dire les armoires de compensation de type GGD.

Informations de commande

Si vous êtes certain de devoir commander des armoires GGD, veuillez contacter Shangming immédiatement et fournir les informations suivantes :

Schéma du circuit principal (circuit unique) : Nous devons déterminer la disposition des disjoncteurs internes et des jeux de barres.

Schéma du circuit auxiliaire (deuxième circuit) : logique de commande, voyants lumineux et exigences relatives aux instruments.

Liste des composants : si vous spécifiez une marque particulière de disjoncteur, telle que Schneider, ABB, Chint, etc.

Couleur du coffret : La valeur par défaut est gris clair (RAL 7035), personnalisable.

FAQ

Q : Quelle taille de disjoncteur peut être installée dans une armoire GGD ?

R : Les armoires GGD ont une capacité de charge très élevée. La ligne d'arrivée principale peut accueillir des disjoncteurs universels jusqu'à 3150A voire 4000A. Les lignes sortantes peuvent être disposées de manière flexible avec des disjoncteurs à boîtier moulé selon les besoins.

Remarque : lors de la personnalisation, vous devez spécifier les spécifications du jeu de barres avec nous pour vous assurer que la section transversale du jeu de barres en cuivre répond aux exigences d'échauffement du courant nominal.

Q : Dans quelle mesure cette armoire est-elle efficace pour empêcher la poussière et l'humidité ?

R : L'armoire GGD standard a un indice de protection IP30.

Dans les usines poussiéreuses ou les sous-sols humides, l'indice peut être augmenté jusqu'à IP40 en ajoutant des bandes d'étanchéité et des panneaux de protection.

Cependant, comme il repose sur des canaux de ventilation naturels, un indice IP trop élevé affectera la dissipation thermique ; il faut trouver un équilibre entre protection et dissipation thermique.

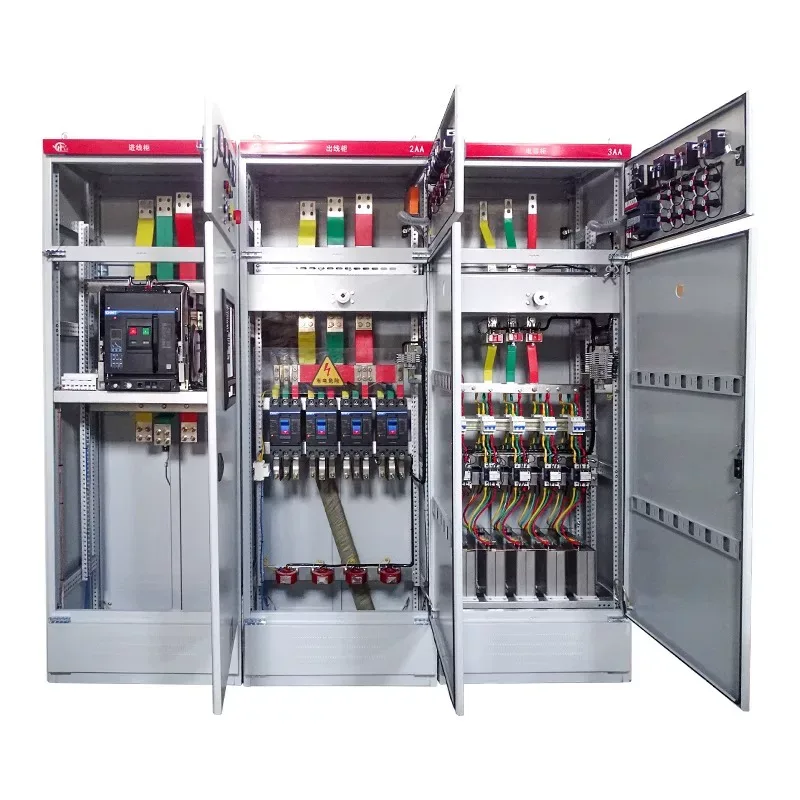

Q : Les jeux de barres à l’intérieur de l’armoire GGD sont-ils posés horizontalement ou verticalement ?

R : Les armoires GGD utilisent généralement une disposition de jeu de barres horizontale en haut.

Cette disposition améliore non seulement la stabilité dynamique des armoires, mais facilite également la connexion horizontale de plusieurs armoires GGD.
