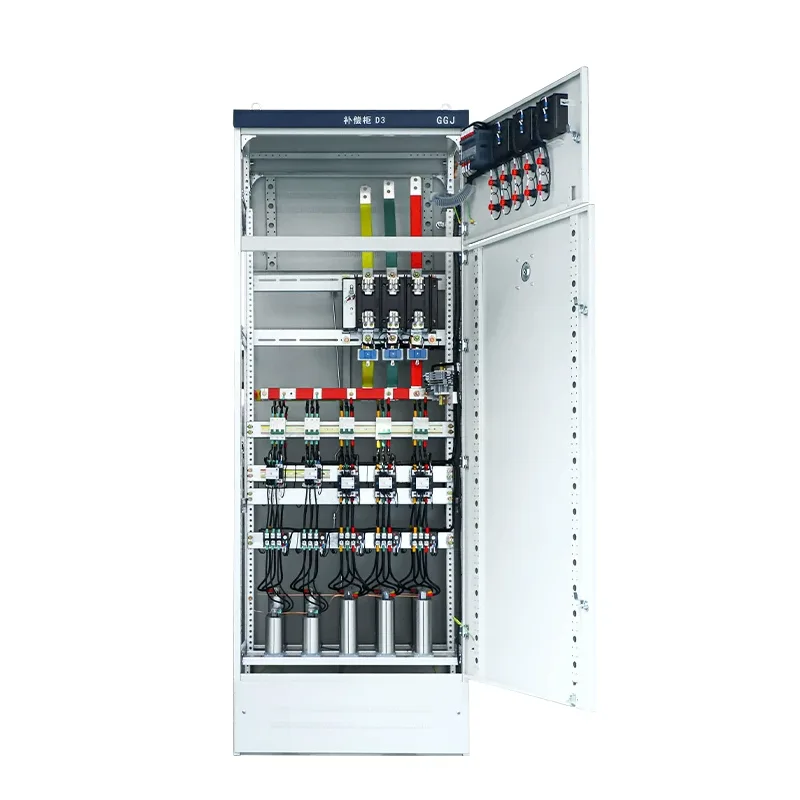

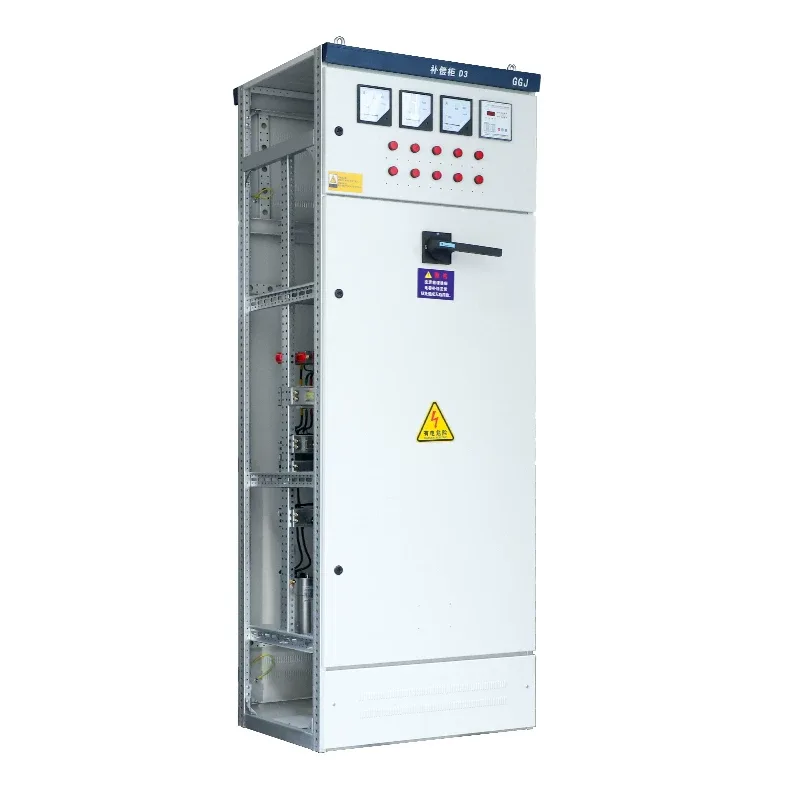

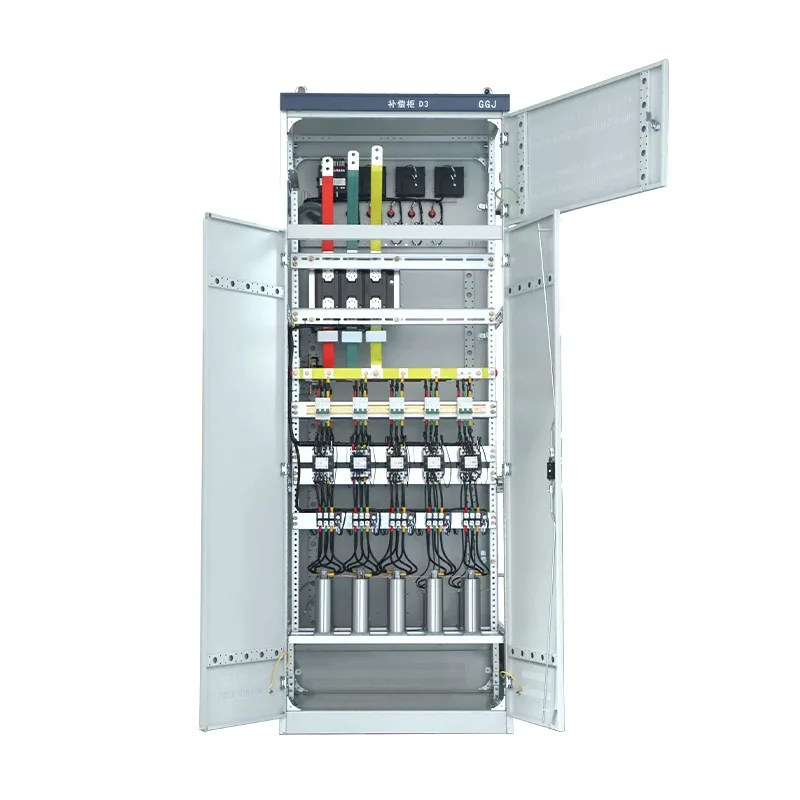

Armoire de compensation de puissance réactive basse tension GGJ

L'armoire de compensation de puissance réactive basse tension GGJ est l'un des modèles courants que Shangming peut fournir. En tant qu'usine, nous vous proposons le produit directement à un prix compétitif. Ce produit peut améliorer le facteur de puissance, économiser de l'énergie et réduire la consommation, ainsi qu'améliorer la qualité du fonctionnement du réseau électrique.

Principe de fonctionnement de base

La tâche principale de l'armoire de compensation de puissance réactive basse tension GGJ est d'utiliser le courant principal généré par les condensateurs pour compenser le courant retardé généré par les charges inductives, avec une logique et des étapes spécifiques.

1. Surveillance en temps réel : le contrôleur intelligent échantillonne la tension, le courant et le facteur de puissance du système (cosφ) ;

2. Jugement de la demande : lorsque cosφ < valeur définie (généralement 0,92 à 0,95), la compensation est initiée ;

3. Commutation automatique : les batteries de condensateurs sont activées selon des stratégies prédéfinies (contrôle cyclique/codé/flou) ;

4. Commutation par passage à zéro (en option) : les commutateurs à thyristors (TSC) sont utilisés pour obtenir une commutation de courant d'appel nul, prolongeant ainsi la durée de vie du condensateur.

Pourquoi les armoires de compensation GGJ sont-elles nécessaires ?

La plupart des charges industrielles, telles que les moteurs, les transformateurs et les machines à souder, sont des charges inductives. Ces appareils consomment non seulement de la puissance active mais également une quantité importante de puissance réactive pour établir le champ magnétique.

Sans compensation, le facteur de puissance diminuera (en dessous de 0,9), ce qui entraînera d'importantes fluctuations de tension dans le réseau électrique, un gaspillage de capacité de transformateur et même des amendes de la part de la compagnie d'électricité.

Après avoir installé une armoire de compensation de puissance réactive basse tension GGJ, en connectant des condensateurs, le courant réactif requis par la charge inductive est généré, améliorant ainsi le facteur de puissance de la ligne principale (généralement réglé entre 0,92 et 0,98).

Composants de base

L'armoire de compensation de puissance réactive basse tension GGJ de Shangming n'est pas un simple appareillage de commutation. Il intègre les composants suivants avec précision, garantissant une qualité fiable et des performances stables grâce à nos processus et procédures de test rigoureux.

● Contrôleur automatique de puissance réactive : responsable de la surveillance en temps réel du facteur de puissance du réseau électrique. Lorsqu'elle tombe en dessous de la valeur définie, il émet automatiquement une commande pour connecter les condensateurs.

● Condensateur auto-réparateur basse tension : le composant de stockage d'énergie de base, fournissant un courant réactif avancé.

● Commutateurs de commutation : comprend des contacteurs à condensateur dédiés et des commutateurs composites. Le premier est un interrupteur mécanique doté de dispositifs de suppression du courant d'appel, tandis que le second réalise une commutation par passage à zéro, éliminant les étincelles et le courant d'appel, adapté aux applications de commutation fréquentes.

● Réacteur en série : utilisé pour supprimer les harmoniques et limiter le courant d'appel pendant la commutation des condensateurs, protégeant ainsi les condensateurs contre l'épuisement.

● Fusible : Fournit une protection contre les courts-circuits.

Avantages principaux

1. Économie d'énergie et réduction des coûts : L'armoire de compensation de puissance réactive basse tension GGJ améliore le facteur de puissance, évitant ainsi les pénalités liées aux frais d'ajustement de puissance du bureau d'électricité. Il s’agit d’un problème courant que nous rencontrons lorsque nous travaillons avec des clients chinois nationaux et c’est une conception qui répond à leurs besoins. Il réduit le courant de ligne et les pertes de cuivre (I²R), permettant ainsi d'économiser 5 à 15 % sur les factures d'électricité.

2. Qualité de l'alimentation améliorée : l'armoire de compensation stabilise la tension du bus, empêchant les chutes de tension causées par le démarrage et l'arrêt du moteur, libérant la capacité du transformateur et retardant l'investissement dans l'expansion de la capacité.

3. Fonctionnement automatisé : Nous utilisons une conception avancée, garantissant des performances stables. L'équipement peut s'allumer et s'éteindre automatiquement 24h/24 et 7j/7 sans intervention manuelle. Il peut auto-diagnostiquer les défauts courants tels que les pannes de condensateur et les alarmes de surchauffe. Le support technique est disponible auprès de Shangming à tout moment.

4. Haute sécurité : les condensateurs utilisent une technologie d'auto-guérison de type sec, isolant automatiquement les défauts et empêchant les explosions. Le réacteur supprime la résonance, empêchant la compensation de devenir catastrophique.

Comparaison de GGJ avec d’autres méthodes de rémunération

GGJ est le roi de la rentabilité, offrant la compensation de puissance réactive la plus économique dans les systèmes en régime permanent à contrôle harmonique.

Défauts courants et suggestions de dépannage
