Boîte de dérivation de câble haute tension

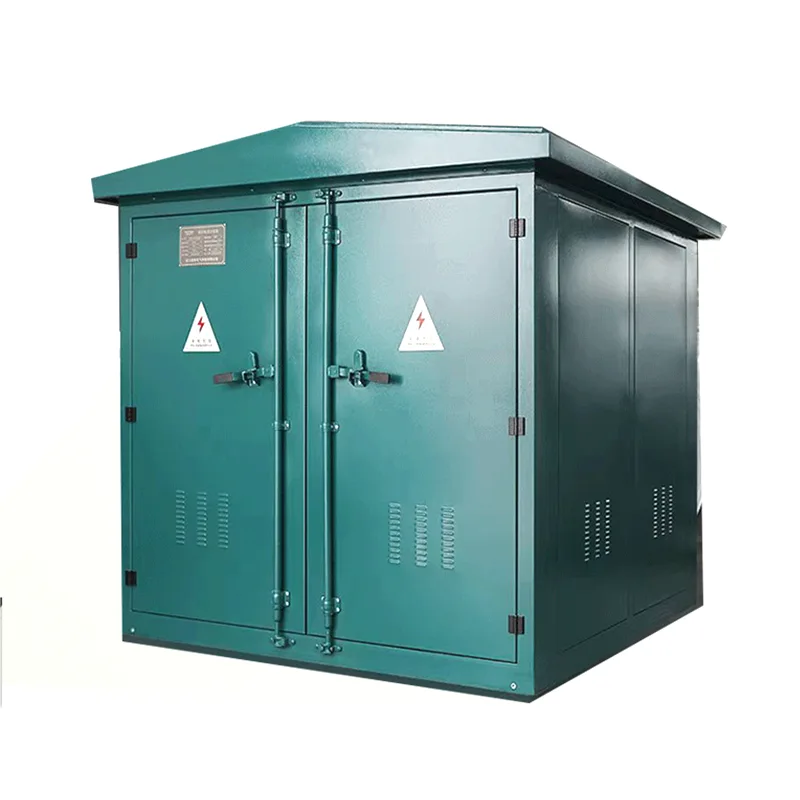

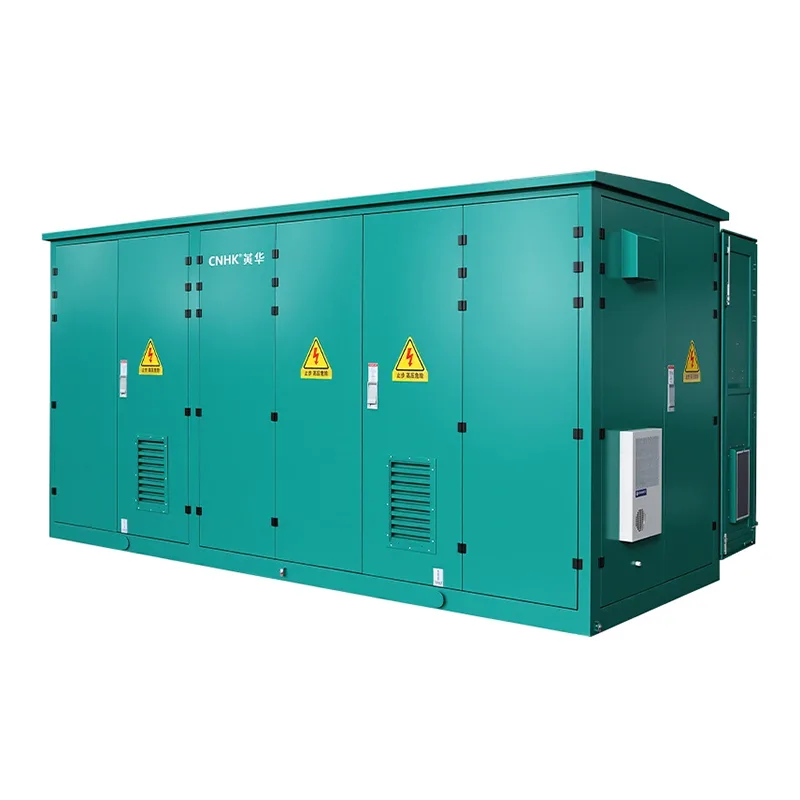

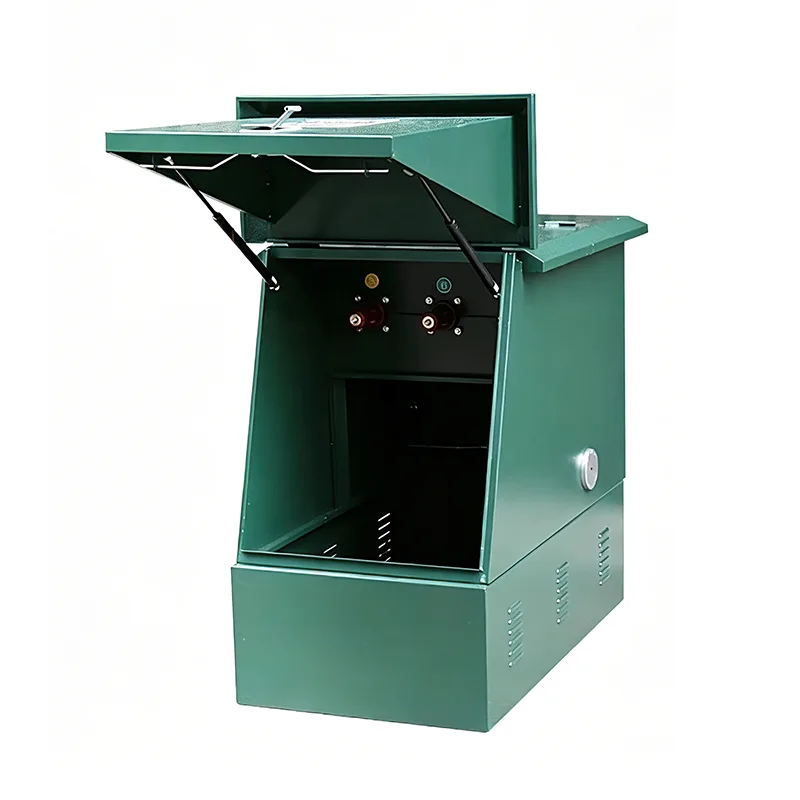

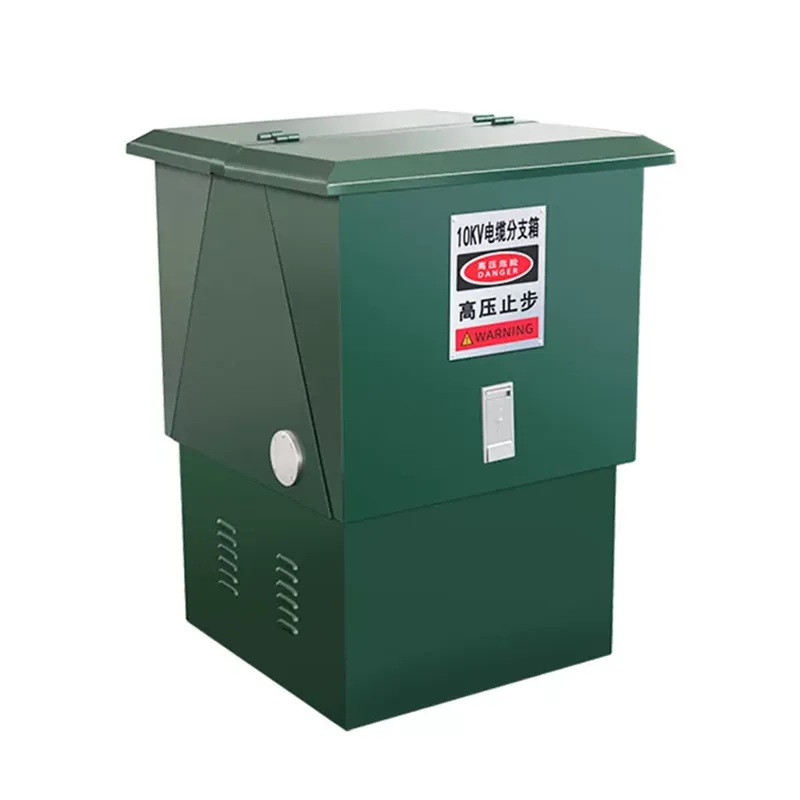

Les boîtes de dérivation de câbles haute tension sont utilisées dans les réseaux de distribution moyenne tension de 6 kV à 35 kV. Ils sont préfabriqués en usine et installés sur site via l'assemblage enfichable de joints de câbles haute tension, le remplacement des trous d'homme pour câbles et la fabrication sur site des têtes de bornes. Shangming, en tant que fabricant de ce produit, peut le personnaliser en fonction des besoins réels du projet. Veuillez nous contacter.

Composition structurelle

Les boîtes de dérivation de câbles haute tension servent de dérivations de câbles, de jonctions et de composants de protection dans les systèmes de distribution d'énergie haute tension. Bien qu’il s’agisse avant tout d’un élément de connexion, des dispositifs de protection peuvent être ajoutés aux composants structurels si nécessaire.

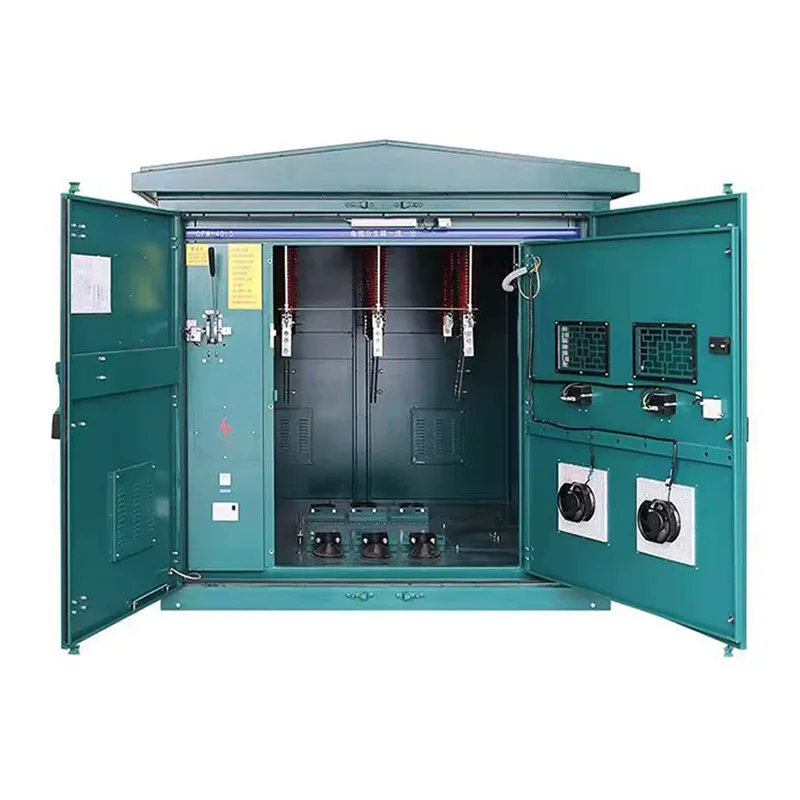

1. Boîtier : Le boîtier est le composant de base. Nous utilisons des métaux à haute résistance, tels que l'acier laminé à froid ou l'acier inoxydable, offrant des propriétés imperméables, antipoussière, résistantes à la corrosion et aux intempéries, adaptées aux environnements haute tension intérieurs ou extérieurs.

2. Borne de connexion du câble principal : cette pièce est utilisée pour les câbles haute tension de grande section, supportant des conducteurs en aluminium ou en cuivre, garantissant un contact fiable et une faible impédance.

3. Bornes de dérivation : une structure à sortie unique, isolée intérieurement avec des matériaux à haute isolation et résistants à la chaleur pour garantir l'isolation électrique et des distances de sécurité entre les branches.

4. Système d'isolation et de protection : équipé de bagues haute tension et de couvercles isolants pour éviter les courts-circuits, les flashovers ou les accidents de choc électrique.

5. Dispositifs de protection : facultatifs en fonction des exigences du projet, y compris les fusibles haute tension, les interrupteurs de charge, la protection contre la foudre et les surintensités. Une protection indépendante des circuits de dérivation est possible, tandis que la ligne principale maintient une alimentation électrique continue.

Caractéristiques du produit

1. Sécurité et isolation haute tension

Le boîtier de dérivation de câble haute tension adopte un boîtier métallique à haute résistance avec un couvercle isolant, prenant en charge le branchement de câble haute tension de 1 kV ~ 35 kV et plus. Les branches haute tension sont entièrement isolées du tronc principal, empêchant les contournements, les courts-circuits ou les chocs électriques, répondant aux normes de sécurité de distribution d'énergie haute tension CEI/GB.

2. Fonction de dérivation multi-circuits

Ce produit prend en charge le branchement de câble à une prise dans plusieurs prises, permettant une configuration flexible du nombre de circuits selon les besoins. La structure interne du jeu de barres ou du conducteur distribue uniformément le courant, et différentes capacités de courant de dérivation peuvent être personnalisées en fonction des exigences de charge, simplifiant ainsi le câblage des câbles haute tension et réduisant la complexité de la construction.

3. Indice de protection élevé

Shangming peut personnaliser les boîtiers de dérivation extérieurs avec des indices de protection IP54/IP65 basés sur les conditions environnementales réelles, résistant à la pluie, à la poussière, aux rayons ultraviolets et aux environnements corrosifs, et adaptables à un fonctionnement à long terme dans des environnements à haute température, basse température et humides.

4. Structure modulaire

Nos boîtes de dérivation ont une structure compacte, un câblage clair et un temps d'installation sur site court, ce qui permet de gagner du temps par rapport aux puits de câbles traditionnels. Les options d'installation incluent le montage mural, le montage au sol ou la fixation par support. La maintenance et l'expansion sont simples, améliorant l'efficacité opérationnelle.

5. Longue durée de vie et faibles coûts de maintenance

Grâce à la sélection de matériaux hautement résistants aux intempéries et à la corrosion, la durée de vie du produit est effectivement prolongée. La conception scellée empêche la poussière, l'humidité et les parasites de pénétrer, ce qui entraîne un entretien quotidien minimal et de faibles coûts d'exploitation.

Comparaison des boîtiers de distribution par câbles haute tension et basse tension

FAQ

Q : Si l'indicateur de tension sur la surface du boîtier est éteint, puis-je savoir si le circuit est hors tension ?

R : Absolument pas. L'indicateur de tension sert uniquement de référence supplémentaire. Un indicateur non lumineux peut être dû à un indicateur endommagé, à un capteur défectueux ou à un fusible grillé. Avant toute opération, un testeur haute tension de tension nominale appropriée doit être utilisé pour les tests sur site.

Q : Que dois-je faire si j’entends un léger sifflement provenant du boîtier pendant l’inspection ?

R : Demandez immédiatement une panne de courant pour inspection. Un sifflement est généralement un signe de décharge partielle, indiquant que l'isolation interne peut être fissurée ou qu'un chemin de décharge peut avoir été créé en raison d'une mauvaise installation. S'il n'est pas résolu rapidement, cela peut rapidement dégénérer en un court-circuit entre phases, voire provoquer l'explosion du boîtier.

Q : Comment choisir entre une isolation SF6 et une isolation solide ?

R : Isolation SF6 : technologie extrêmement mature avec de fortes capacités d'extinction d'arc, mais implique des émissions de gaz à effet de serre et nécessite une surveillance régulière du manomètre.

Isolation solide : protection sans gaz, plus respectueuse de l'environnement, adaptée aux zones aux exigences environnementales extrêmement élevées ou aux régions de haute altitude, évitant les bulles d'air internes.
