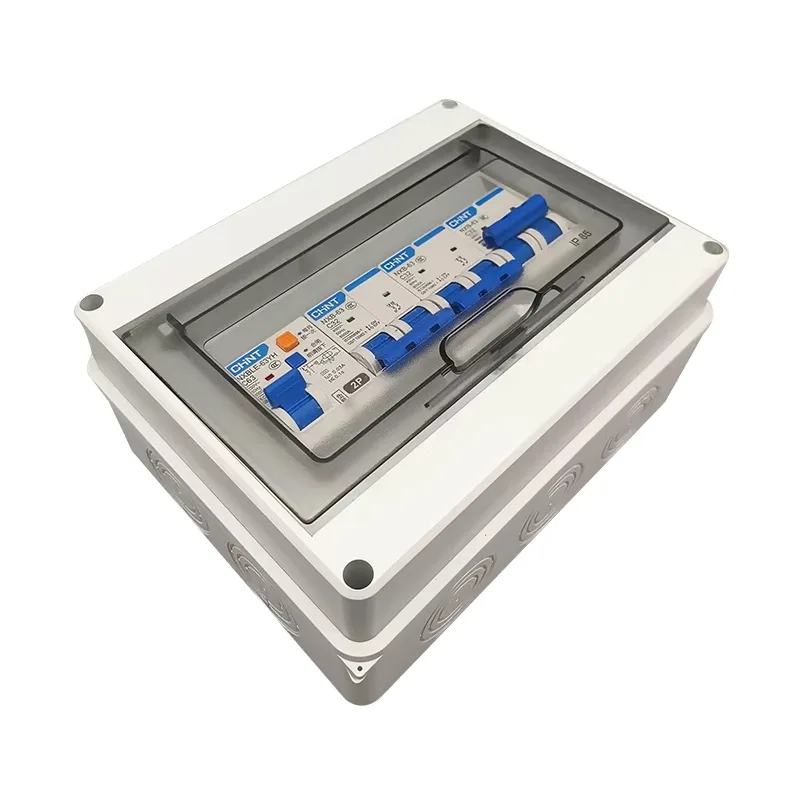

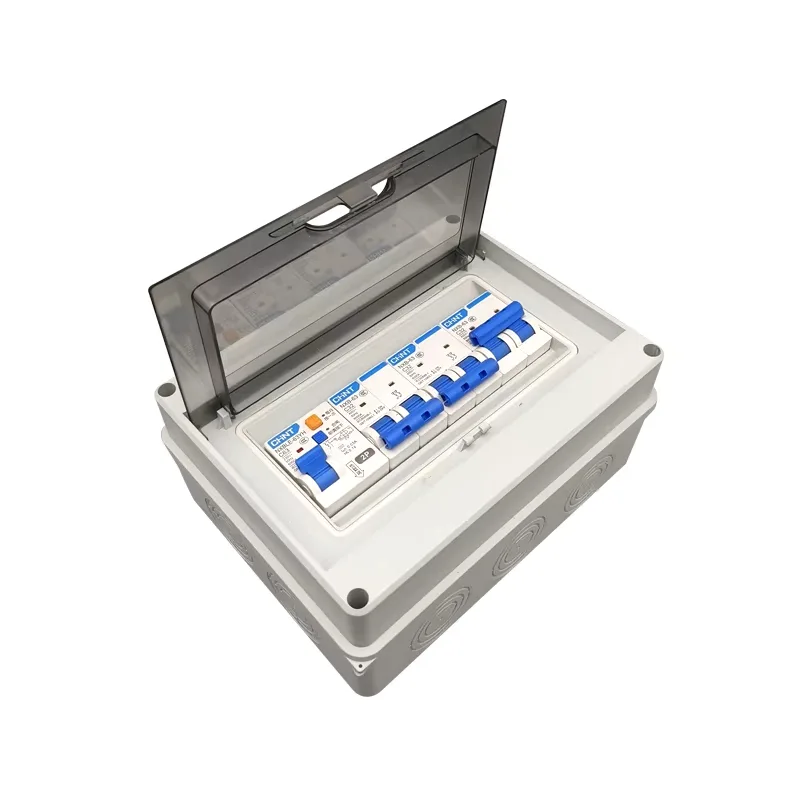

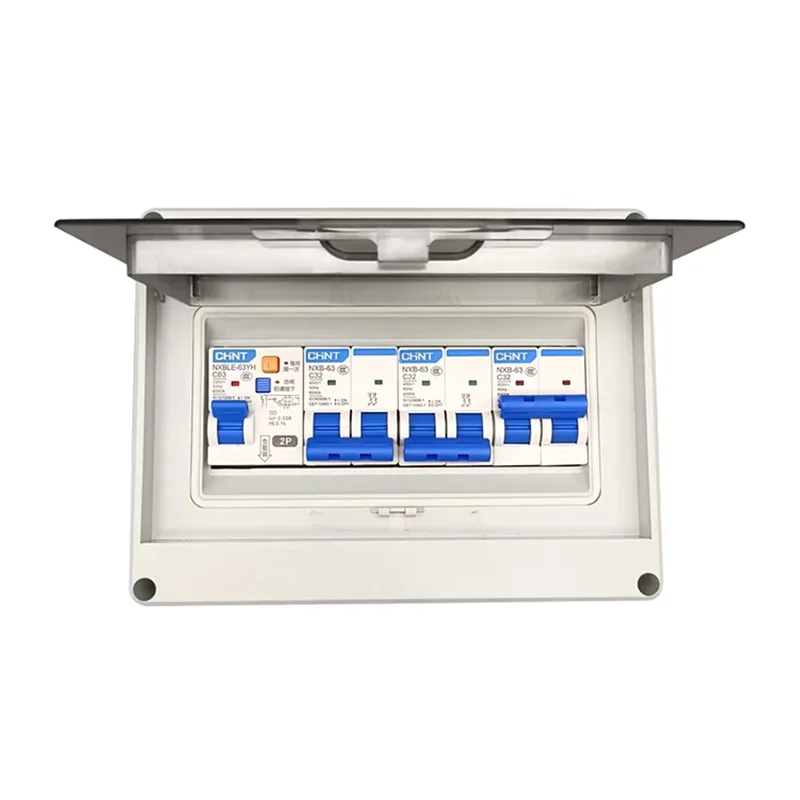

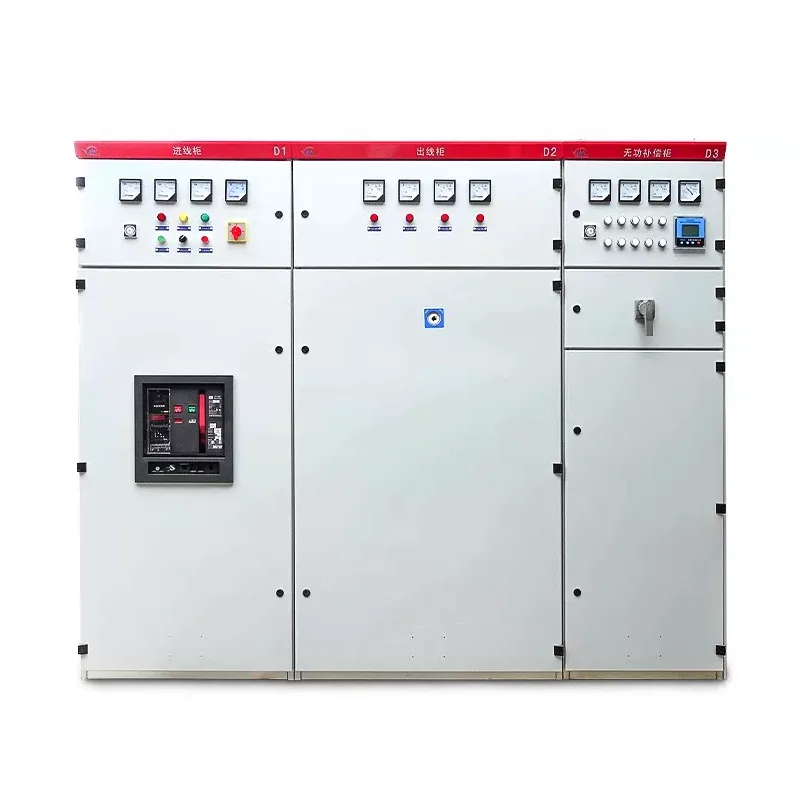

Boîte de distribution de disjoncteur pneumatique

En choisissant Shangming, une entreprise chinoise, comme fournisseur de boîtiers de distribution de disjoncteurs à air, vous aurez accès à un support technique et à des prix compétitifs. Ce boîtier de distribution prend en charge la surveillance intelligente et le contrôle à distance.

Fonctions principales

Contrôle de l'alimentation principale : en tant qu'interrupteur principal entrant pour le système basse tension, le boîtier de distribution du disjoncteur à air est responsable du contrôle de l'interrupteur d'alimentation principal pour l'ensemble du bâtiment ou de la ligne de production, contrôlant l'état marche/arrêt de l'ensemble du système de distribution d'énergie.

Protections multiples : l'équipement offre une protection précise en trois étapes : surcharge à long retard, court-circuit, court-circuit instantané et protection contre les défauts à la terre.

Surveillance de l'alimentation : le disjoncteur pneumatique peut intégrer un contrôleur intelligent pour afficher des données en temps réel telles que la tension, le courant, la fréquence et le facteur de puissance.

Verrouillage hiérarchique : le boîtier de distribution du disjoncteur à air peut être logiquement verrouillé avec des transformateurs en amont ou des armoires de dérivation en aval pour empêcher les déclenchements en cascade de provoquer des pannes de courant à grande échelle, protégeant ainsi les câbles, les équipements et la sécurité du personnel.

Comparaison de produits : boîte de distribution de disjoncteur aérien par rapport à une boîte de distribution standard

Comment choisir les bonnes spécifications du boîtier de distribution de disjoncteur à air ?

Une sélection correcte améliorera l’installation ultérieure, la maintenance, les performances et la durée de vie. Shangming, en tant que fabricant de coffrets de distribution de disjoncteurs à air, fournit des conseils basés sur un processus de sélection standard : Application → Tension → Courant → Capacité de court-circuit → Forme structurelle → Spécifications de l'armoire → Schéma de ligne de sortie → Configuration intelligente → Vérification environnementale.

I. Clarifier la demande

Avant de sélectionner les spécifications, déterminez d’abord la fonction du boîtier de distribution du disjoncteur à air dans votre système.

Boîte de distribution principale de ligne d'arrivée basse tension : sert d'interrupteur principal pour l'ensemble du système basse tension, correspondant à la charge maximale et au courant de court-circuit maximal.

Boîte de distribution de liens de bus : utilisée pour la connexion entre deux sections de jeu de barres ; les principales considérations sont la capacité des traverses et la fréquence de fonctionnement.

Coffret de distribution de départ de charge important : alimente les équipements critiques, nécessitant une grande fiabilité et une protection sélective.

Différentes applications nécessitent des spécifications très différentes ; c'est la première étape.

II. Déterminer la tension nominale et le type de système

Tensions nominales communes : AC 380 V/400 V/690 V, doivent être cohérentes avec le système d'alimentation électrique sur site.

Type de système : Triphasé à trois fils / Triphasé à quatre fils. Veuillez confirmer si une ligne neutre (N) et une ligne de terre de protection (PE) sont requises.

Une tension et un type de système incorrects rendront directement l'équipement inutilisable.

III. Calculer et sélectionner le courant nominal

Calculez le courant de charge réel et résumez le courant de conception de tous les circuits en aval, en fonction des conditions de fonctionnement simultanées maximales.

Lors de la sélection, nous vous recommandons de réserver une marge raisonnable, généralement de 10 à 30 % pour une expansion future.

Courants nominaux ACB courants : 630A, 800A, 1 000A, 1 250A, 1 600A, 2 000A, 2 500A, 3 200A, 4 000A à 6 300A.

En principe, le courant de fonctionnement à long terme doit être ≤ 80 à 90 % du courant nominal ACB.

IV. Vérification du pouvoir de coupure des courts-circuits

De nombreux clients négligent ce point lors de la sélection des disjoncteurs, mais il est crucial. Un pouvoir de coupure insuffisant peut entraîner de graves risques pour la sécurité.

Le courant de court-circuit au point d'installation doit être déterminé, calculé à partir de la capacité du transformateur, de l'impédance et de la longueur du câble.

Choisir un pouvoir de coupure adapté : Icu / Ics ≥ courant de court-circuit maximum du système.

Valeurs nominales courantes : 50 kA, 65 kA, 80 kA, 100 kA.

V. Sélection de la structure du disjoncteur

ACB fixe : faible coût, la maintenance nécessite une coupure de courant.

ACB de type tiroir : maintenance pratique, prend en charge une maintenance ininterrompue, plus couramment utilisée dans les projets industriels.

VI. Détermination des spécifications et de la structure des armoires de distribution

Les dimensions de l'armoire dépendent des spécifications de l'ACB, de la capacité du jeu de barres et du nombre de circuits de départ. Les principaux types sont muraux et sur pied.

Indice de protection : Intérieur : IP30 / IP40 ; Extérieur : IP54 / IP65.

VII. Sélection de la configuration du jeu de barres et de la ligne de départ

Les spécifications du jeu de barres doivent être sélectionnées en fonction du courant nominal et de la section transversale du jeu de barres en cuivre, en tenant compte de l'échauffement et du fonctionnement à long terme.

Types de circuits de ligne sortante : ligne sortante MCCB, ligne sortante MCB, ligne sortante par câble direct.

Un circuit de secours est-il requis ? Si tel est le cas, réservez de l’espace pour une future expansion de la capacité.

VIII. Fonctionnalités intelligentes et configuration des accessoires

Les fonctions optionnelles incluent : la surveillance du courant, de la tension et de l'énergie ; interface de communication ; ouverture et fermeture à distance ; alarme de défaut et retour d'état.

Le type intelligent est recommandé pour les projets d’usines, de centres de données et de bâtiments publics.

IX. Vérification des conditions environnementales et d'utilisation

Veuillez confirmer les facteurs environnementaux suivants :

Température ambiante (déclassement requis pour les températures élevées)

Altitude d'installation

Présence de poussière, d'humidité ou de gaz corrosifs

Une conception sismique est-elle requise ?
