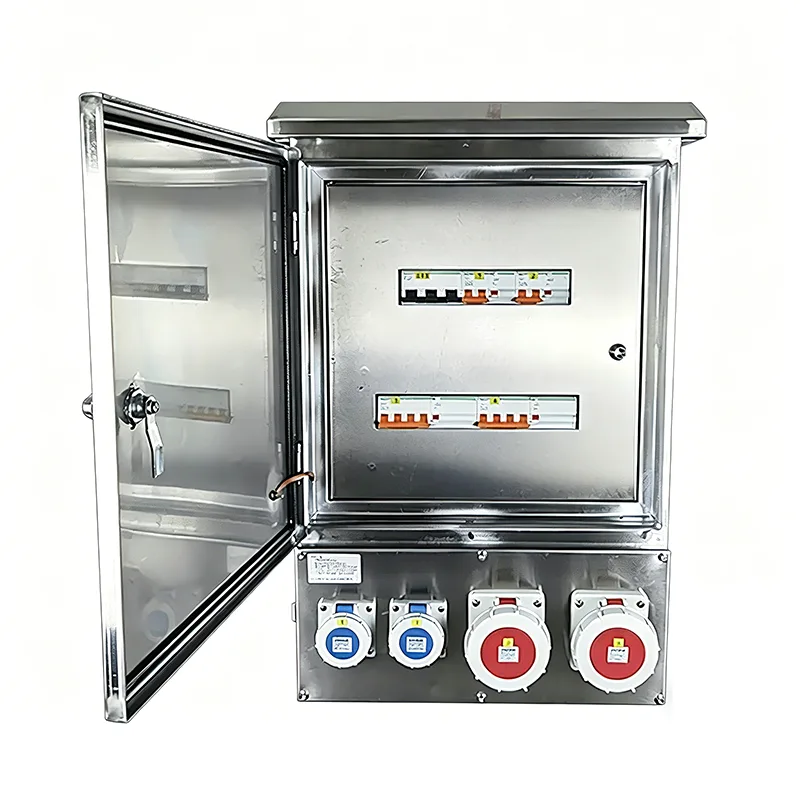

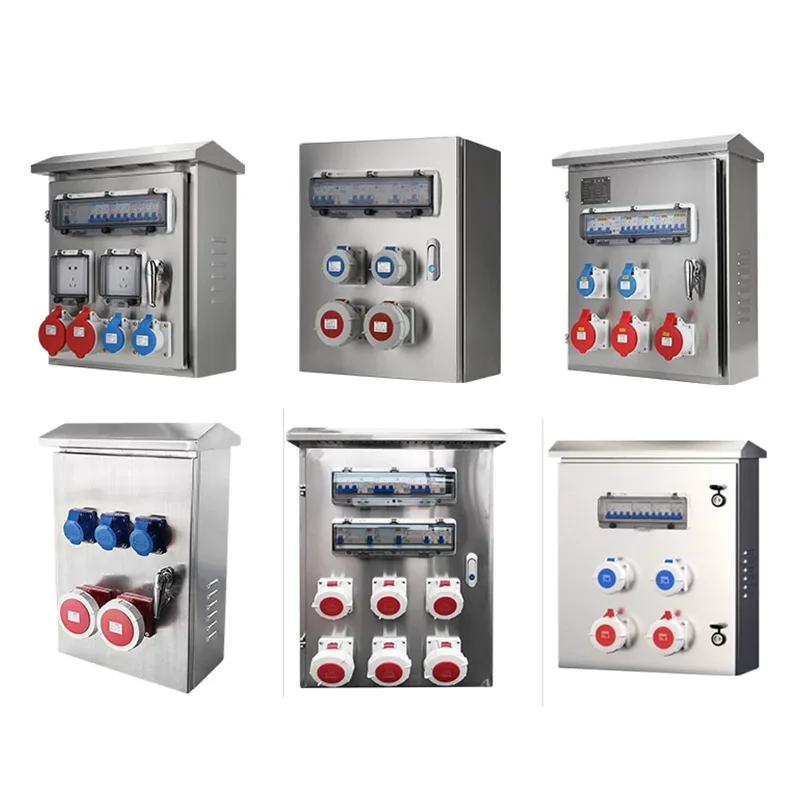

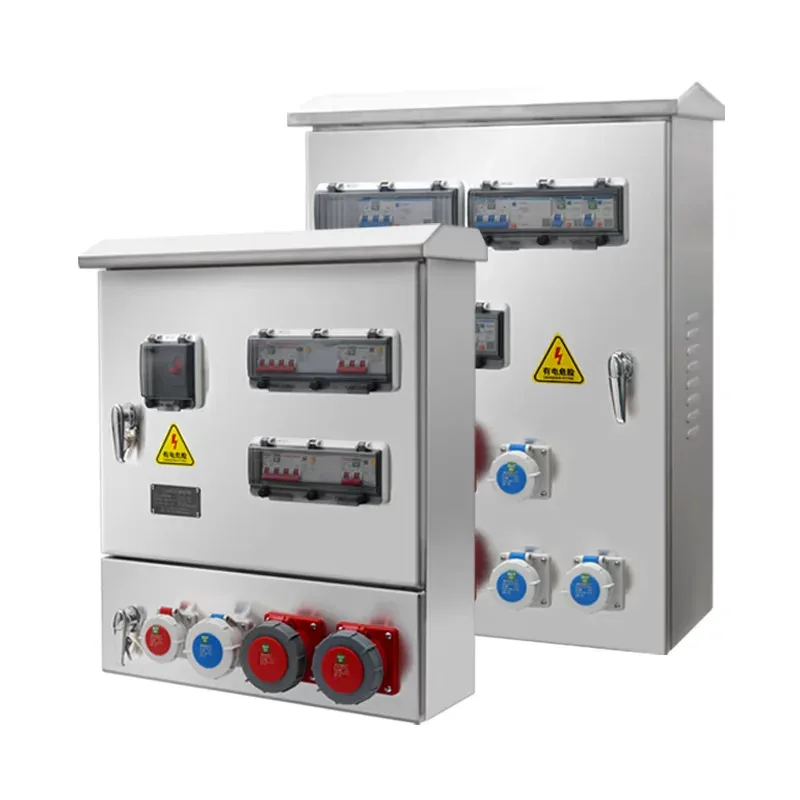

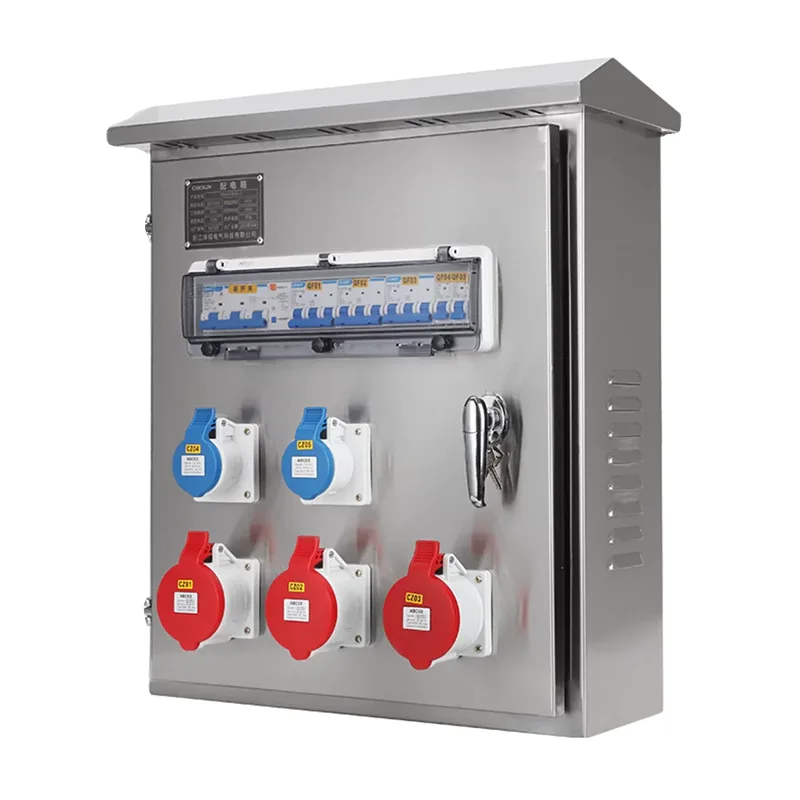

Boîte de distribution d'énergie de maintenance de prise industrielle

Les boîtes de distribution d'énergie de maintenance de prises industrielles sont des unités de distribution d'énergie hautement sûres, modulaires et plug-and-play. Le personnel de maintenance peut consommer de l'énergie en toute sécurité en insérant simplement des outils sans ouvrir l'armoire de distribution principale ou le câblage. Shangming, en tant qu'usine professionnelle, conçoit et fabrique des solutions fiables pour vous et prend en charge une personnalisation complète.

Pourquoi une boîte de distribution de maintenance dédiée est-elle nécessaire ?

Plug and Play : avec un boîtier d'alimentation de maintenance à prise industrielle, le personnel de maintenance peut se connecter directement à l'alimentation via des prises industrielles standard sans démonter les fils, améliorant ainsi l'efficacité de la maintenance.

Isolation de sécurité : ce produit est spécialement conçu pour les tâches de maintenance, évitant les interférences du câblage temporaire avec le système d'alimentation électrique de la ligne de production principale.

Gestion standardisée : des interfaces de prise uniformes empêchent les erreurs de phase ou les courts-circuits causés par un câblage désordonné.

Conception de fenêtre de visualisation claire : le boîtier comporte une fenêtre de fonctionnement transparente, permettant au personnel de maintenance d'observer l'état du disjoncteur ou d'effectuer des opérations de réinitialisation sans ouvrir le couvercle.

Structure et configuration fonctionnelle

1. Méthode de saisie

Type d'installation fixe : puissance tirée de l'armoire ou du jeu de barres MCC en amont, bornes d'accès aux câbles

Type mobile : équipé de prises industrielles, peut être connecté à des chariots électriques ou à des générateurs temporaires

2. Configuration de sortie

Combinaison de prises industrielles multicanaux, comprenant :

Prise triphasée : 32A/63A rouge CEE

Prise monophasée : 16A/32A bleu ou jaune CEE

Tension spéciale : prise d'isolation de sécurité 110 V

Protection indépendante pour chaque circuit : Disjoncteur miniature + dispositif différentiel différentiel (RCD) en option

Objectif, tension et courant du circuit clairement étiquetés

3. Conception de sécurité et de protection

Indice de protection : IP54 ou IP65

Verrouillage de porte (en option) : coupe automatiquement la puissance de sortie lorsque la porte est ouverte pour empêcher un fonctionnement sous tension

Bouton d'arrêt d'urgence : coupure d'un seul bouton de toutes les sorties

Continuité de mise à la terre : toutes les bornes PE de la prise sont connectées de manière fiable à la barre omnibus de mise à la terre principale

4. Matériau du boîtier

Intérieur : acier laminé à froid avec revêtement en poudre (IP54) ;

Environnement extérieur : acier inoxydable 304 (IP65+) ;

Comparaison de produits

Scénarios d'application

1. Maintenance des équipements d'atelier de fabrication : les boîtes de distribution d'énergie pour la maintenance des prises industrielles conviennent à une installation à proximité de machines-outils CNC, de machines de moulage par injection et de postes de travail robotisés. Pendant la maintenance, les clés électriques, les oscilloscopes et l'éclairage temporaire peuvent être directement branchés sans interrompre l'alimentation principale.

2. Maintenance des installations énergétiques et électriques : les applications courantes incluent les plates-formes de turbines de centrales électriques et les salles de protection des relais de sous-stations, fournissant de l'énergie aux testeurs de protection des relais, aux caméras thermiques infrarouges et aux ventilateurs temporaires.

3. Dépôts de transport ferroviaire : les boîtiers d'alimentation de maintenance peuvent être utilisés à proximité des voies de maintenance du métro et des trains à grande vitesse, fournissant des interfaces d'alimentation standard pour les tests de climatisation des trains, le chargement des batteries et l'éclairage du train de roulement.

4. Industries pétrochimiques et minières : convient aux zones de maintenance en dehors des zones antidéflagrantes, utilisant des prises de tension de sécurité de 110 V pour réduire le risque de choc électrique dans les environnements humides.

5. Construction navale et plates-formes offshore : ce produit peut être utilisé dans les points de maintenance de la salle des machines ou du pont. Un boîtier en acier inoxydable IP66 est requis pour résister à la corrosion par brouillard salin.

Précautions d'utilisation

Contrôle de compatibilité : avant de connecter l'appareil, assurez-vous que le courant et la tension nominale de la fiche de l'appareil correspondent à la prise. Cela se distingue par la couleur : le bleu représente 220 V et le rouge représente 380 V.

Ne pas brancher ou débrancher sous charge : pour les charges à courant élevé (au-dessus de 63 A), éteignez d'abord le disjoncteur du boîtier d'alimentation de maintenance de la prise industrielle avant de brancher ou de débrancher.

Auto-vérification régulière : le dispositif à courant résiduel (RCD) dans le boîtier de maintenance doit être testé mensuellement en cliquant sur le bouton Test pour garantir qu'il peut couper instantanément l'alimentation en cas de défaut.
