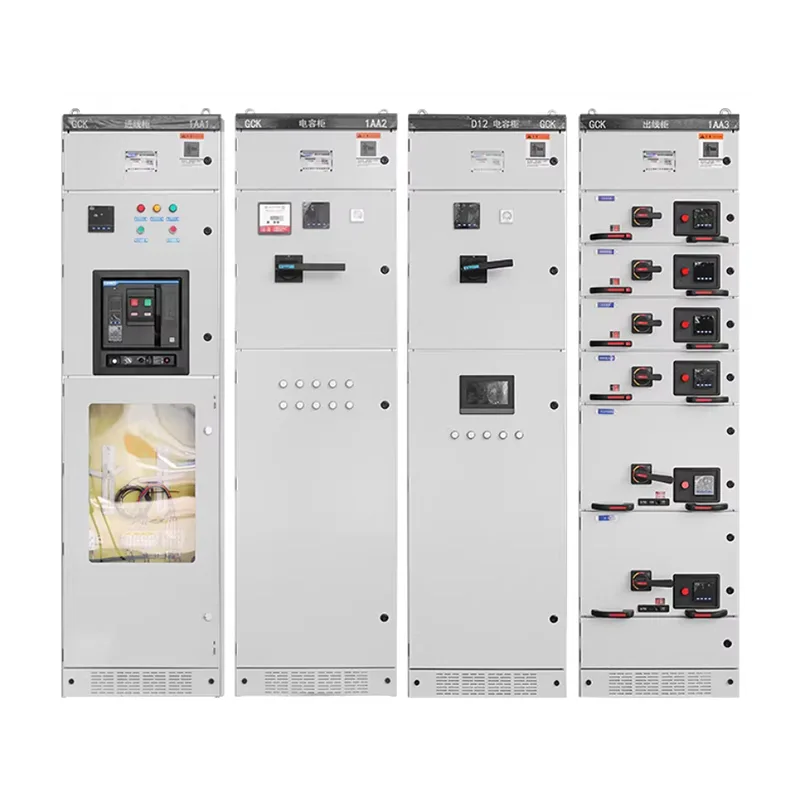

Appareillage de commutation débrochable basse tension MNS

Vous recherchez un fournisseur fiable d’appareillage de commutation débrochable basse tension MNS ? Shangming de Chine est un choix digne de confiance. Cet appareillage comporte des zones isolées, améliorant l’efficacité de la maintenance du système et la continuité opérationnelle. Il a été exporté dans plus de 50 pays et régions du monde.

Qu'est-ce que l'appareillage de commutation débrochable basse tension MNS ?

Initialement développé par ABB en Suisse et sous licence pour une fabrication mondiale, l'appareillage de commutation débrochable basse tension MNS est un système de distribution d'énergie avancé. L'usine Shangming dispose d'une technologie de traitement mature pour ce produit et prend en charge la personnalisation.

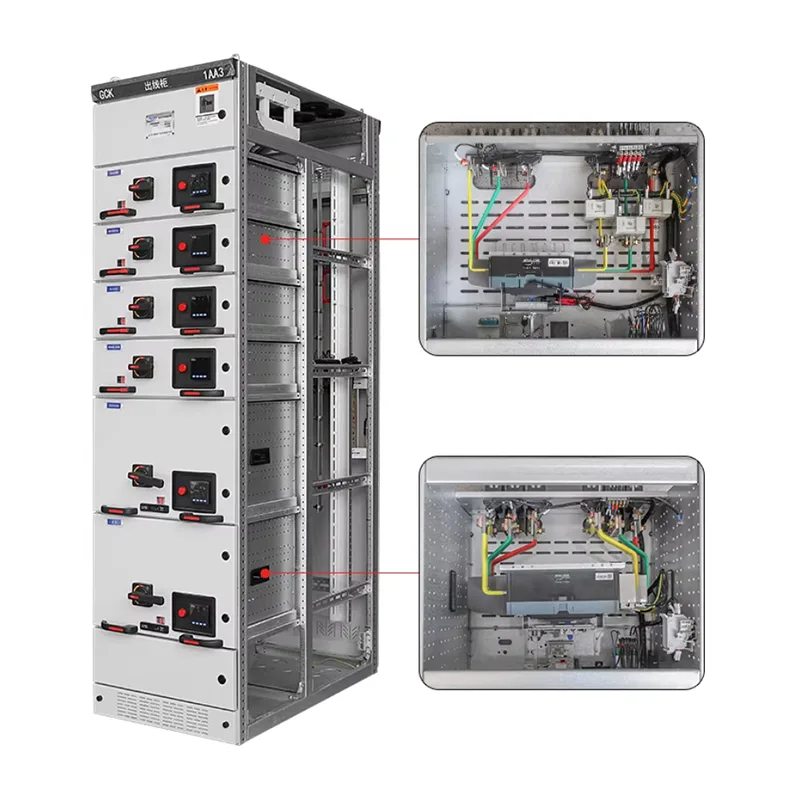

Contrairement à l'appareillage fixe GGD, chaque circuit du MNS est installé dans un module à tiroir extractible indépendamment. En cas de panne d'un circuit, l'opérateur peut directement retirer le tiroir pour le réparer ou le remplacer, tandis que les autres circuits de l'armoire continuent de fonctionner normalement, obtenant ainsi une alimentation électrique ininterrompue pendant la maintenance. Les tiroirs présentant les mêmes spécifications sont interchangeables, ce qui réduit le temps de récupération après panne.

Caractéristiques structurelles

Le cadre de l'appareillage débrochable basse tension MNS est assemblé à l'aide de profils en forme de C avec des trous modulaires de 25 mm, ce qui donne une structure légère avec une résistance mécanique et une résistance aux chocs élevées.

L'intérieur de l'armoire est rigoureusement divisé en trois zones indépendantes pour éviter la propagation des défauts :

Compartiment des unités fonctionnelles : contient des modules de tiroirs.

Compartiment de jeu de barres : situé à l'arrière ou en haut de l'armoire, abritant les jeux de barres principaux et de distribution.

Compartiment pour câbles : situé sur le côté de l'armoire, pour les connexions de câbles externes.

MNS utilise également des panneaux multifonctionnels en plastique ignifuge à haute résistance, isolant efficacement les jeux de barres horizontaux et verticaux et empêchant la formation d'arcs entre les compartiments.

Paramètres techniques

Conception de sécurité

Pendant l'utilisation, l'appareillage de commutation nécessite une prise en compte approfondie de la sécurité des personnes et de la protection des équipements. Les produits de Shangming sont soumis à sept processus d'inspection de qualité avant de quitter l'usine pour garantir que toutes les principales conceptions de sécurité sont en place, répondent aux normes internationales et nationales telles que CEI 61439-1 / GB 7251.1 et fournissent des documents de certification et des rapports de test complets.

Isolation complète : l'appareillage de commutation débrochable basse tension MNS utilise des plaques métalliques pour isoler complètement le compartiment de l'unité fonctionnelle, le compartiment des jeux de barres et le compartiment des câbles. L'énergie des défauts est confinée dans ce compartiment, n'affectant pas les circuits adjacents et empêchant la propagation des arcs de défaut.

Verrouillage quintuple : empêche les chocs électriques ou les dommages matériels causés par une erreur humaine.

Le tiroir ne peut être retiré de la position connectée que lorsque le disjoncteur est ouvert ; la tige de verrouillage mécanique verrouille le mécanisme de poussée. → Empêche l'ouverture et la fermeture du circuit principal en charge.

La porte du compartiment de l'unité fonctionnelle et la position du tiroir sont verrouillées ; la porte ne peut pas être ouverte si le tiroir n'est pas complètement sorti ; l'ouverture du compartiment jeu de barres/câbles nécessite des outils spéciaux. →Empêche toute entrée accidentelle dans les compartiments sous tension

L'interrupteur de mise à la terre et l'interrupteur principal sont mécaniquement verrouillés ; l'interrupteur de mise à la terre ne peut pas être fermé lorsque le circuit principal est sous tension. →Empêche de connecter les fils de terre lorsqu'il est sous tension

Lorsque l'interrupteur de mise à la terre est fermé, l'interrupteur principal ne peut pas être avancé en position de connexion. →Empêche la mise sous tension avec le fil de terre connecté.

Le verrouillage par clé ou le verrouillage logique électronique en option garantit une séquence de fonctionnement correcte. →Empêche l'ouverture et la fermeture accidentelles des disjoncteurs.

Décompression en cas de défaut : L'armoire MNS est conçue avec un canal de décompression dédié. En cas de court-circuit accidentel interne, du gaz à haute température et haute pression est évacué vers le haut, protégeant les opérateurs devant et répondant aux exigences de test de défaut d'arc CEI 61641.

Pour quelles industries recommandons-nous les appareillages de commutation débrochables basse tension MNS ?

1. Industrie pétrochimique

L’industrie pétrochimique nécessite une production continue et ne peut tolérer des coupures de courant prolongées. Les conditions de fonctionnement impliquent de nombreux circuits moteur, de grandes capacités de charge et des démarrages fréquents. Les appareils de commutation fixes sont trop risqués et entraînent d'énormes coûts de maintenance.

Les unités de type tiroir de l'appareillage de commutation MNS permettent une maintenance en direct dans un environnement sûr, assurent une isolation claire des circuits, réduisent l'impact des accidents et facilitent l'expansion et les mises à niveau.

2. Fabrication à grande échelle

Les industries manufacturières à grande échelle telles que les usines d’acier, de ciment et d’automobile fonctionnent en permanence avec des charges de moteurs denses et des systèmes électriques à grande échelle.

MNS prend en charge les schémas MCC, normalise les circuits et permet une maintenance et un remplacement rapides. Des unités fonctionnelles peuvent être ajoutées progressivement à mesure que les lignes de production se développent. Si vous envisagez d'étendre votre production à l'avenir et avez besoin d'une utilisation à long terme, l'appareillage MNS est plus adapté.

3. Centres de données et grands complexes commerciaux

Ces applications ont des exigences extrêmement élevées en matière de continuité électrique, avec une répartition des charges dense et complexe, nécessitant une surveillance intelligente et une gestion zonée. Les pannes de courant peuvent entraîner des pertes économiques importantes.

MNS offre un zonage clair, une structure d'alimentation électrique plus sûre et la possibilité d'intégrer des modules de surveillance intelligents, garantissant que la maintenance n'affecte pas l'ensemble du système.

4. Infrastructures municipales

Y compris les métros, les aéroports, les hôpitaux, les stations d'épuration, etc.

La stabilité de l’alimentation électrique est la bouée de sauvetage de l’infrastructure, nécessitant un contrôle par zones et une récupération rapide après la maintenance. MNS permet le remplacement des unités fonctionnelles même en cas de pannes de courant mineures.

5. Industrie de l’électricité et de l’énergie

Systèmes auxiliaires de centrales électriques, systèmes de distribution d'énergie éolienne et solaire et côtés basse tension des sous-stations. Ces scénarios ont des exigences élevées en matière de niveaux de sécurité et de fiabilité du système. La structure cloisonnée et les unités à tiroirs de MNS répondent mieux aux normes de conception.
